Erstellt am 14 Dez. 2025 | zuletzt bearbeitet vor 1 Woche ago von Steffen

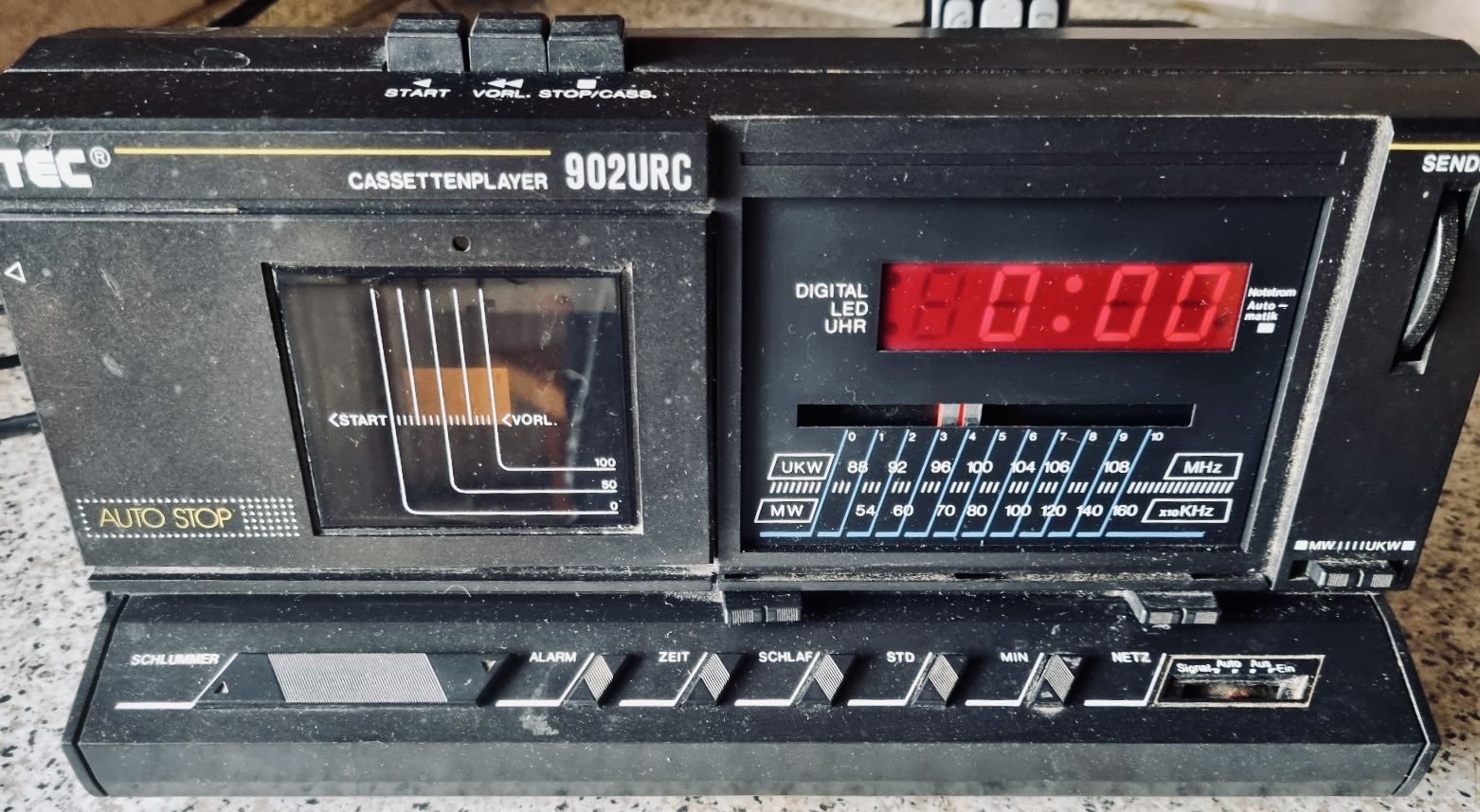

Der TEC 902 URC ist ein Kombigerät aus Kassettenabspiegerät, Radio und Uhr. Es wurde Anfang der 1980er gebaut.
Tauchen Sie ein in die Nostalgie der 80er Jahre mit dem TEC Cassettenplayer 902URC, einem zeitlosen Uhrenradio mit integriertem Cassettenlaufwerk. Dieses Vintage-Schmuckstück vereint klassisches Design mit praktischer Funktionalität und bietet Ihnen die Möglichkeit, Ihre liebsten Kassetten zu hören und gleichzeitig die Zeit im Blick zu behalten. Ob als stilvolles Accessoire für Ihre Sammlung oder als funktionales Gerät für den Alltag, der TEC Cassettenplayer 902 URC ist die perfekte Ergänzung für Liebhaber des Retrostils. Erleben Sie die Musik und das Flair der Vergangenheit mit diesem einzigartigen Stück Technikgeschichte.
Das gute Stück wird als DEFEKT angeboten – weil ich GAR NICHTS über dieses Gerät weiss und auch nicht weiss ob es läuft … Uhr geht an …
https://www.radiomuseum.org/r/tec_902_urc.html

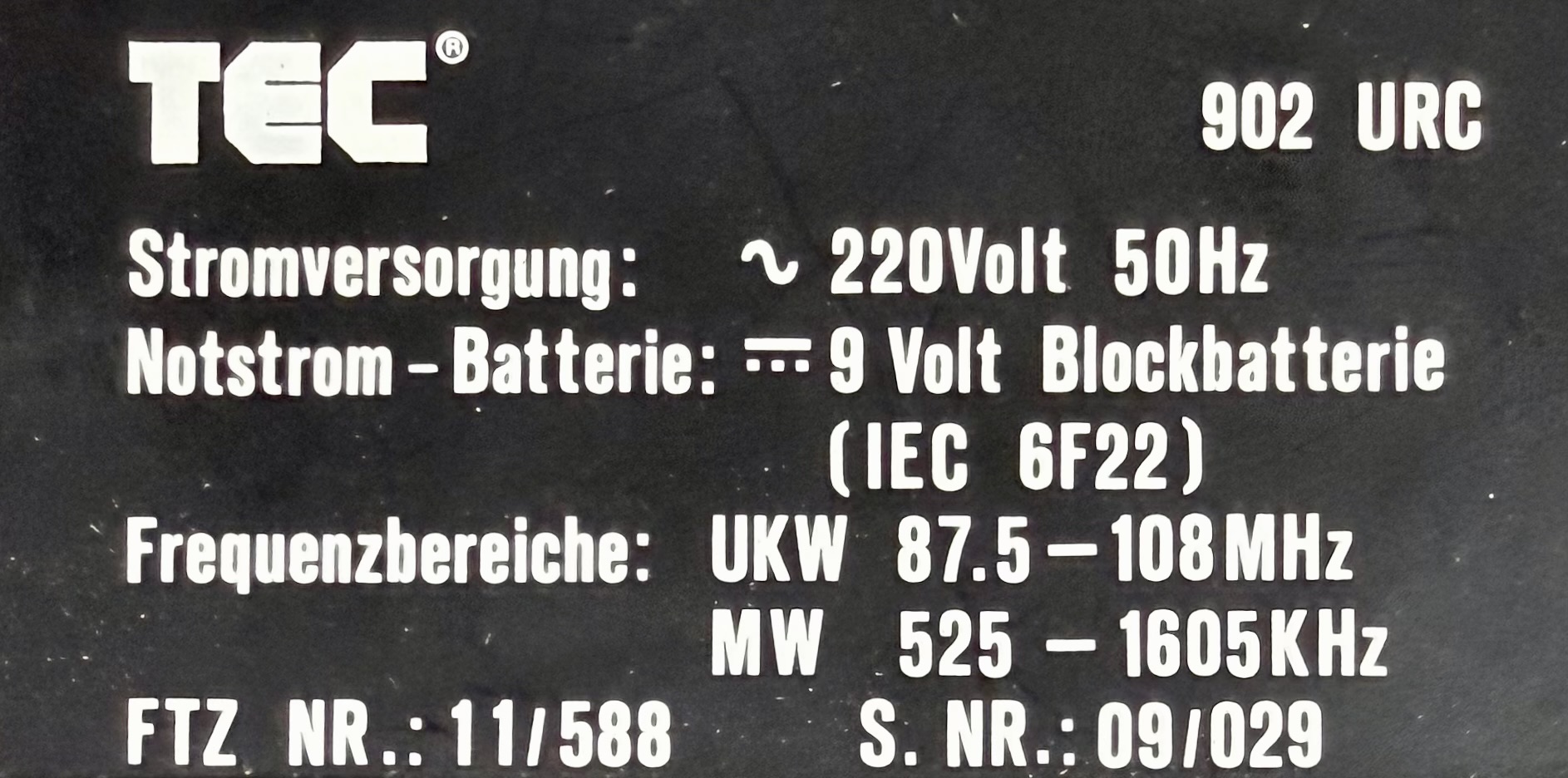

- Hersteller: TEC Dieter Beer
- Typ: 902 URC
- Baujahr: 1982 ?
- Empfangsprinzip: Superhet
- Wellenbereiche: MW, UKW
- Spannungsarten: Wechselspannung, 9-V-Block
- Zustand Gehäuse: befriedigend
- Zustand Technik: ungeprüft
- Herkunft: Privatkauf
- Datum: 12/2025
- Kosten: 3 € zzgl. Versand

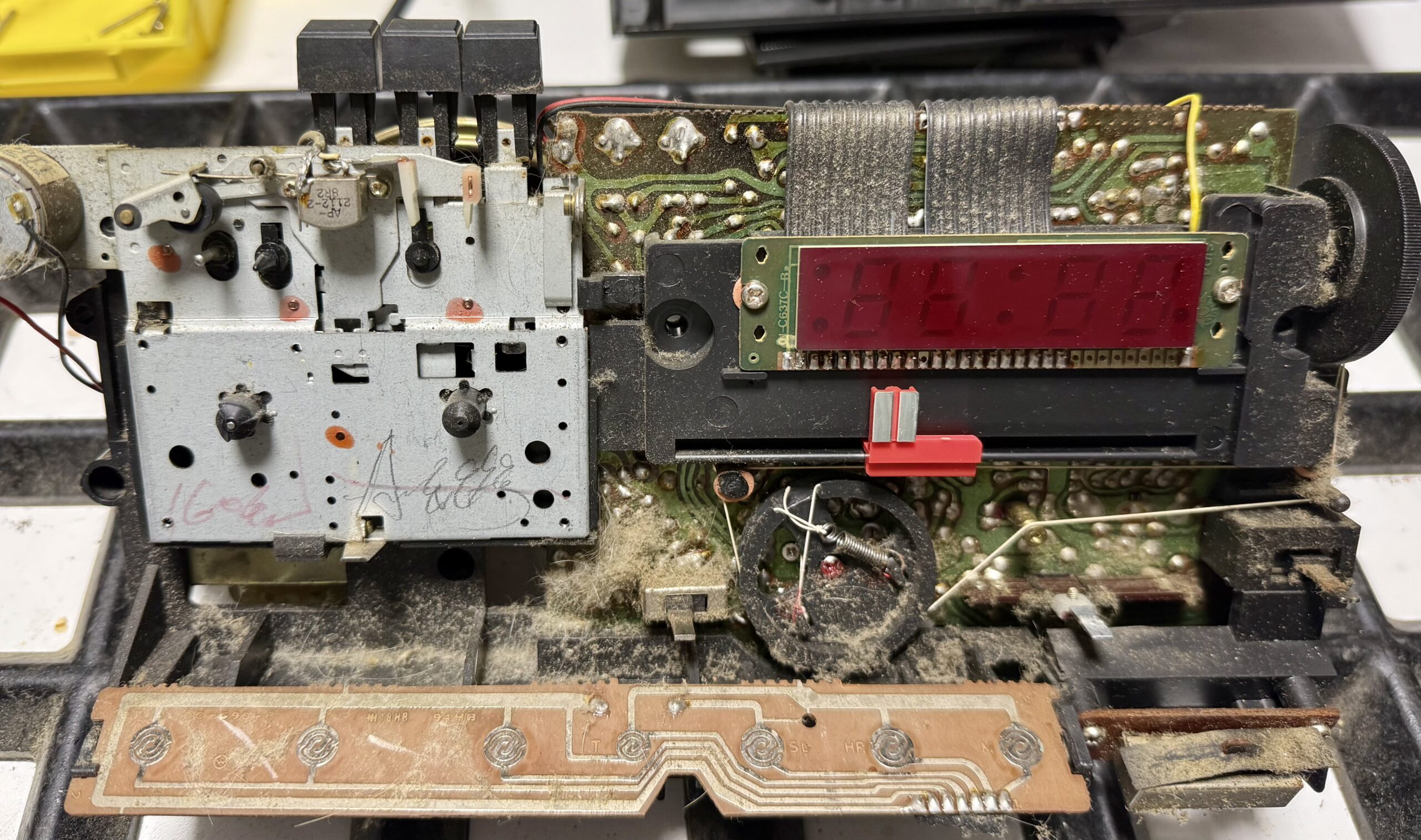

Zustand bei Erhalt
Es ist mein zweites Uhrenradio innerhalb kurzer Zeit. Reizvoll an diesem ist der eingebaute Kassettenspieler. Eine Aufnahmefunktion gibt es nicht, es erinnert mich eher an die damals verbreiteten Walkman.

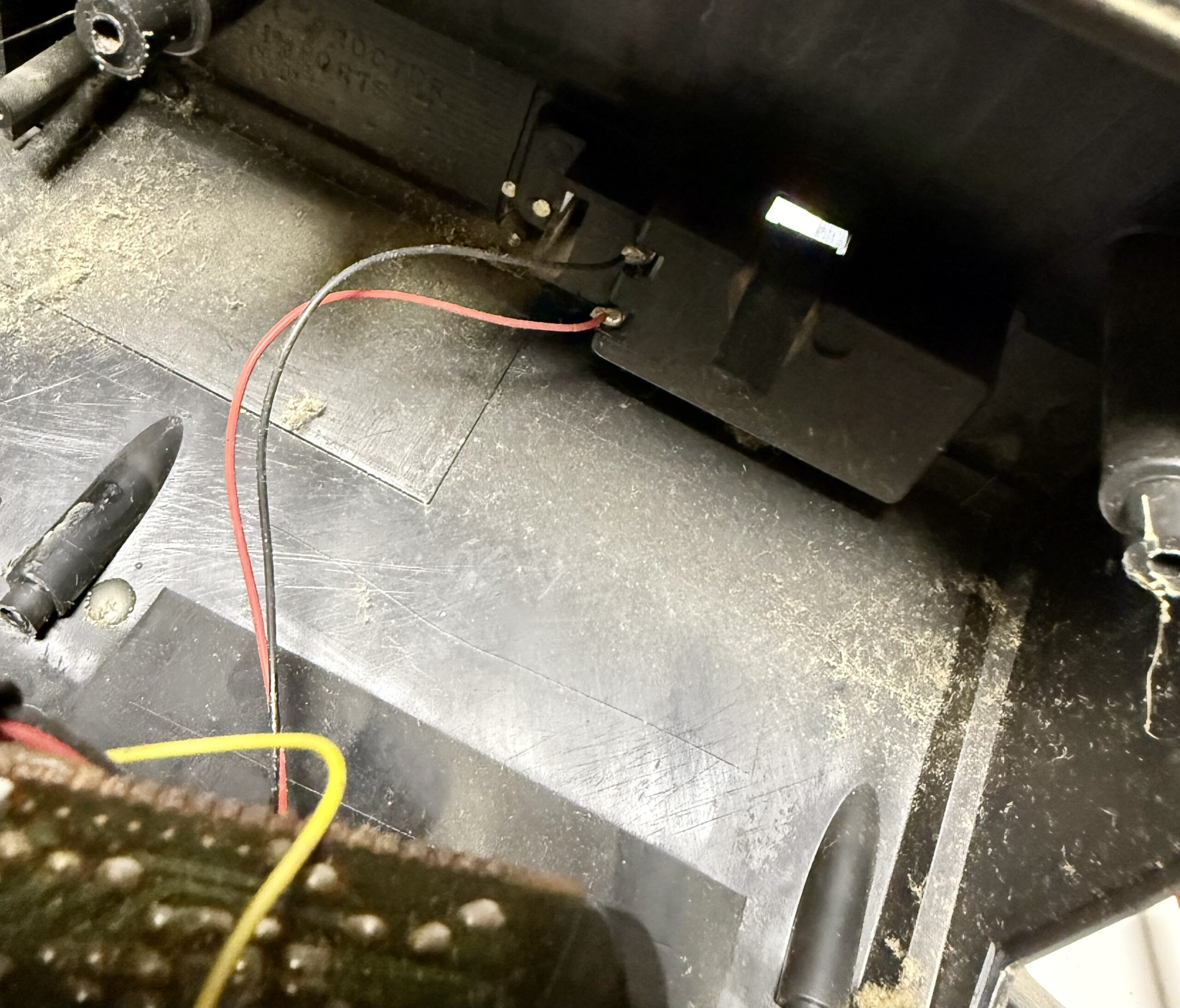

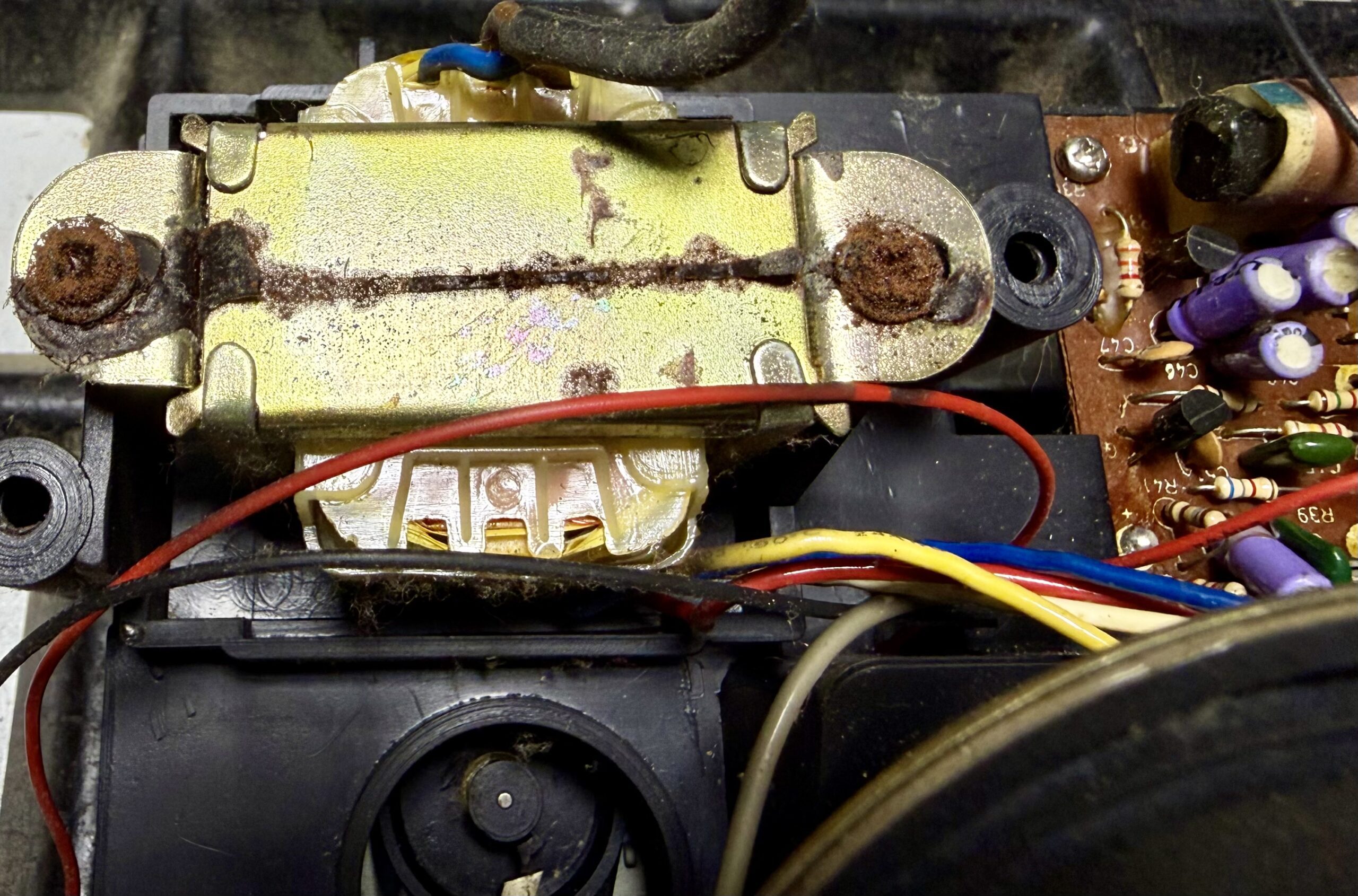

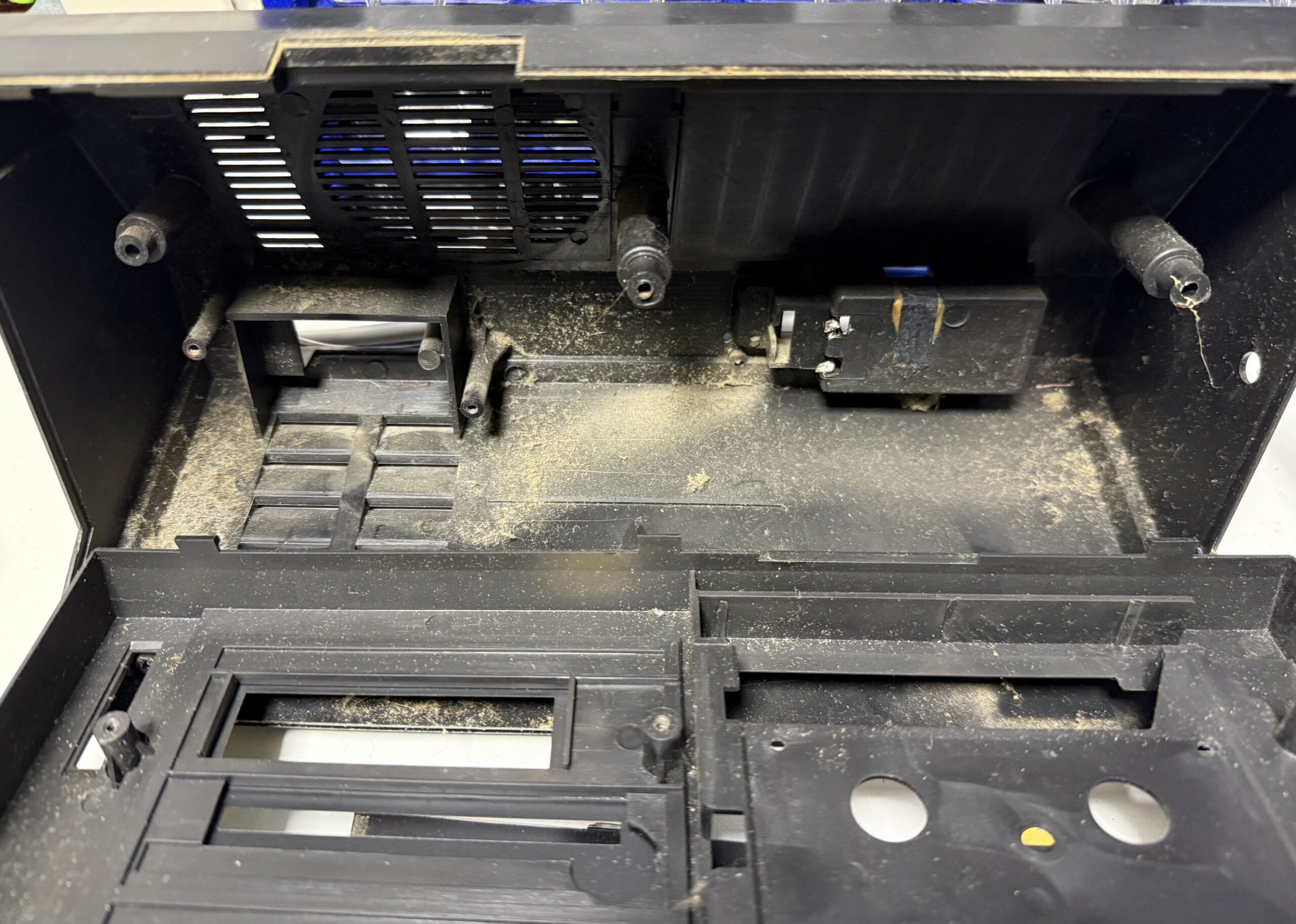

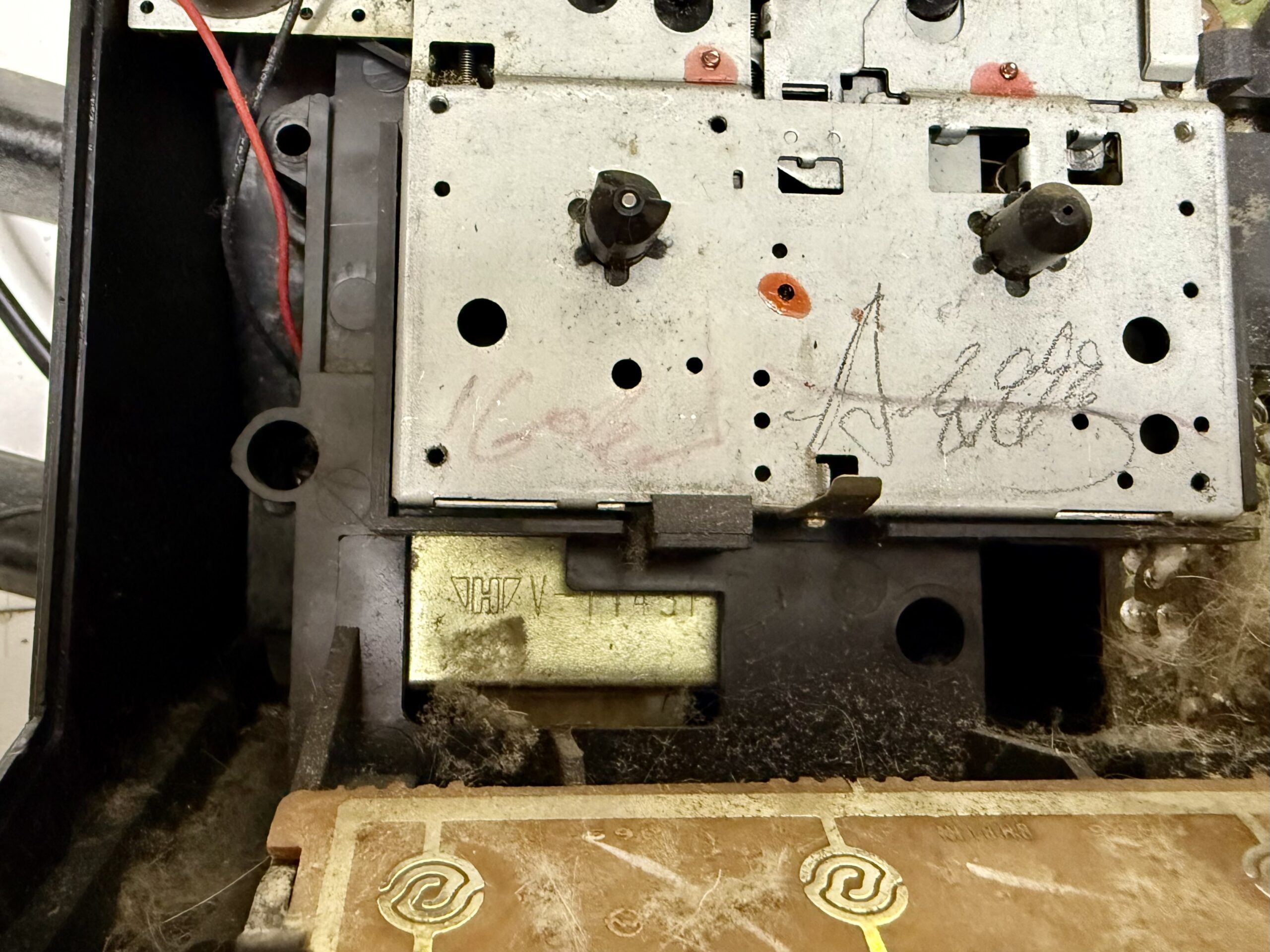

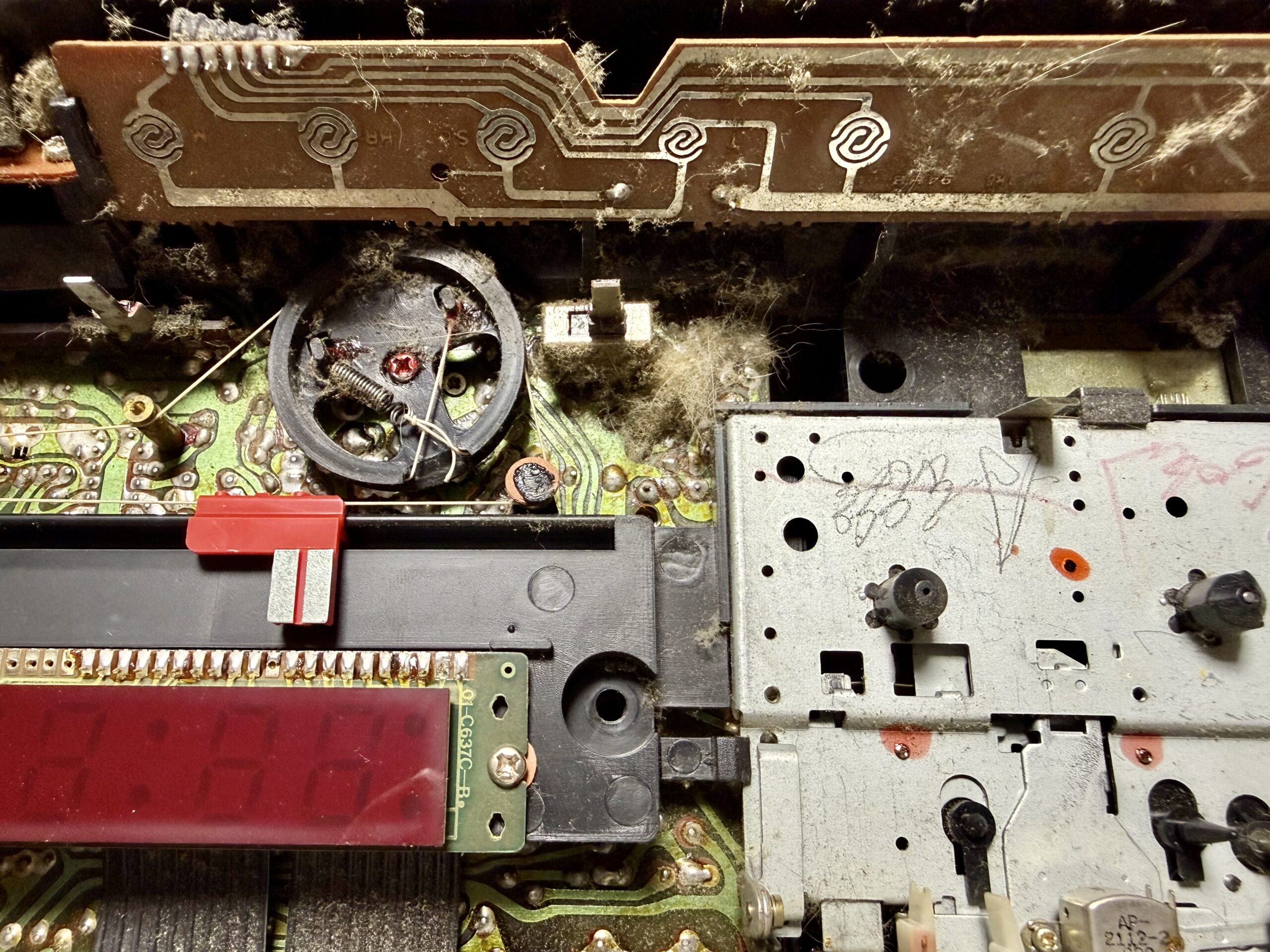

Der Zustand ist in Ordnung, es gibt „tonnenweise“ Staub im Inneren und Rostanflug am Transformator.

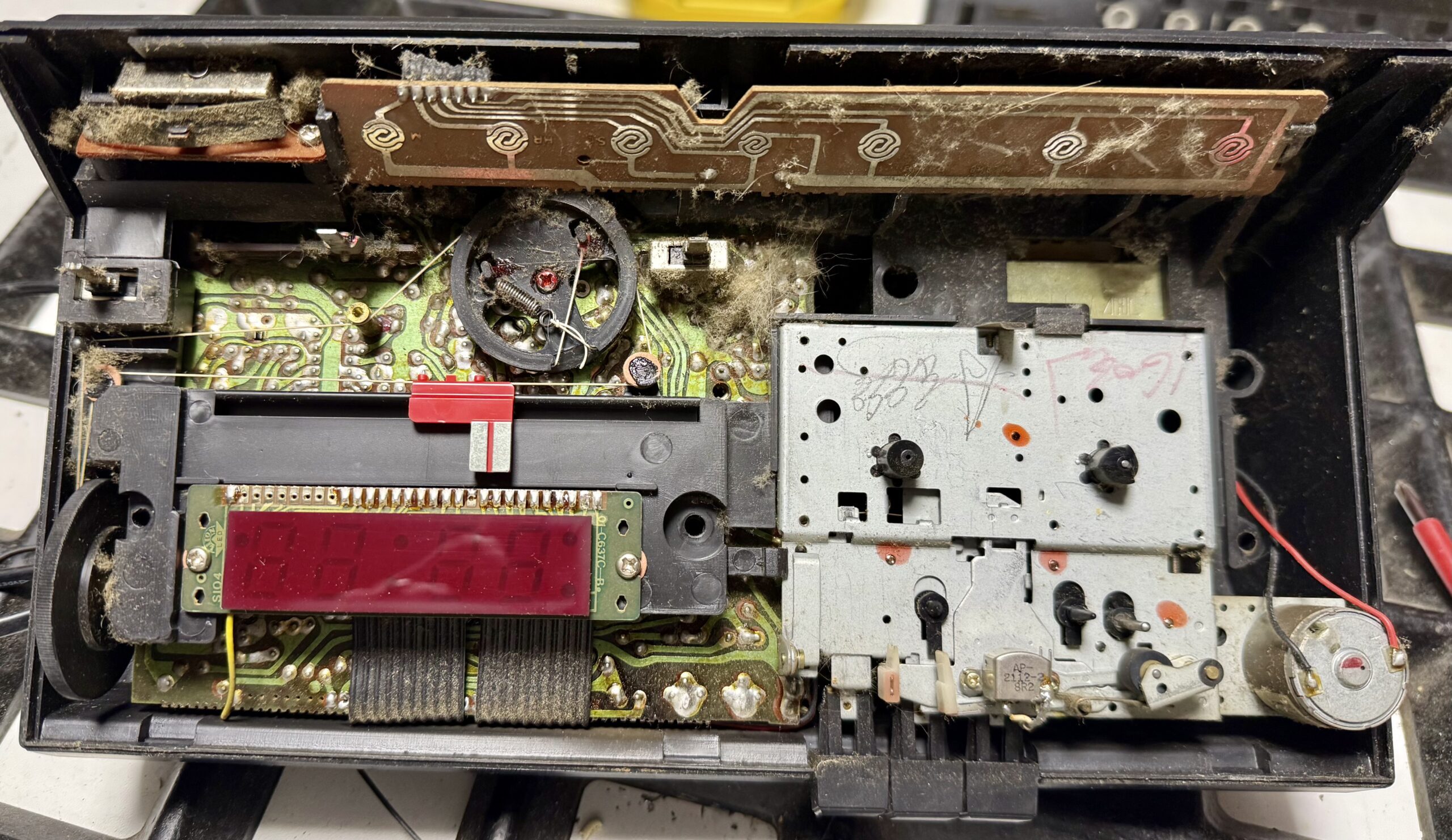

Im Gerät gibt es neben den zu der Zeit verbreiteten Transistoren zwei IC:
- LM8560: Displaysteuerung, Alarm und Sleep-Timer
- TDA1083: One Chip AM/FM Radio with Audio Power Amplifier (MW- und UKW-Radio einschließlich Endstufe)
Instandsetzung des TEC 902 URC

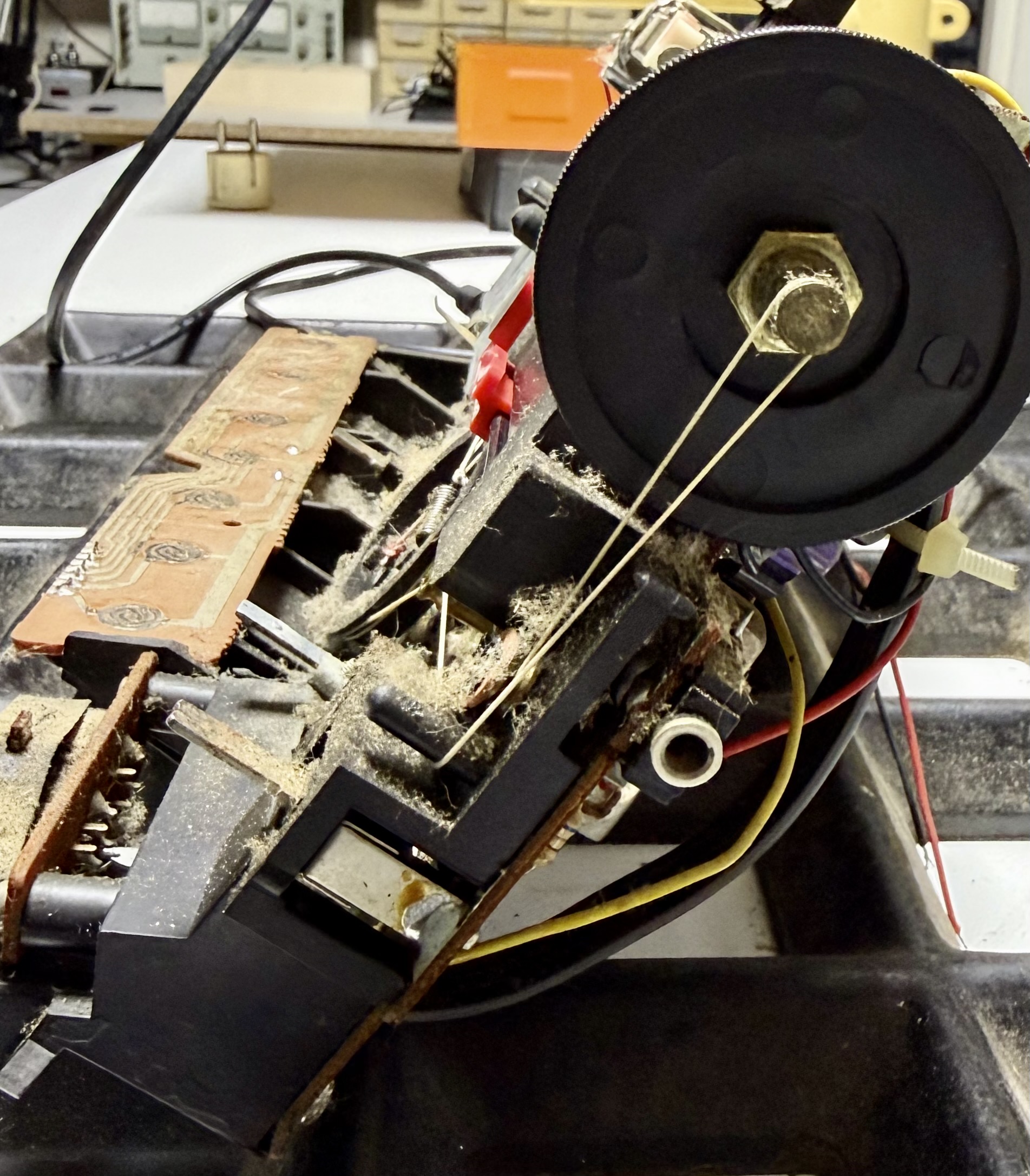

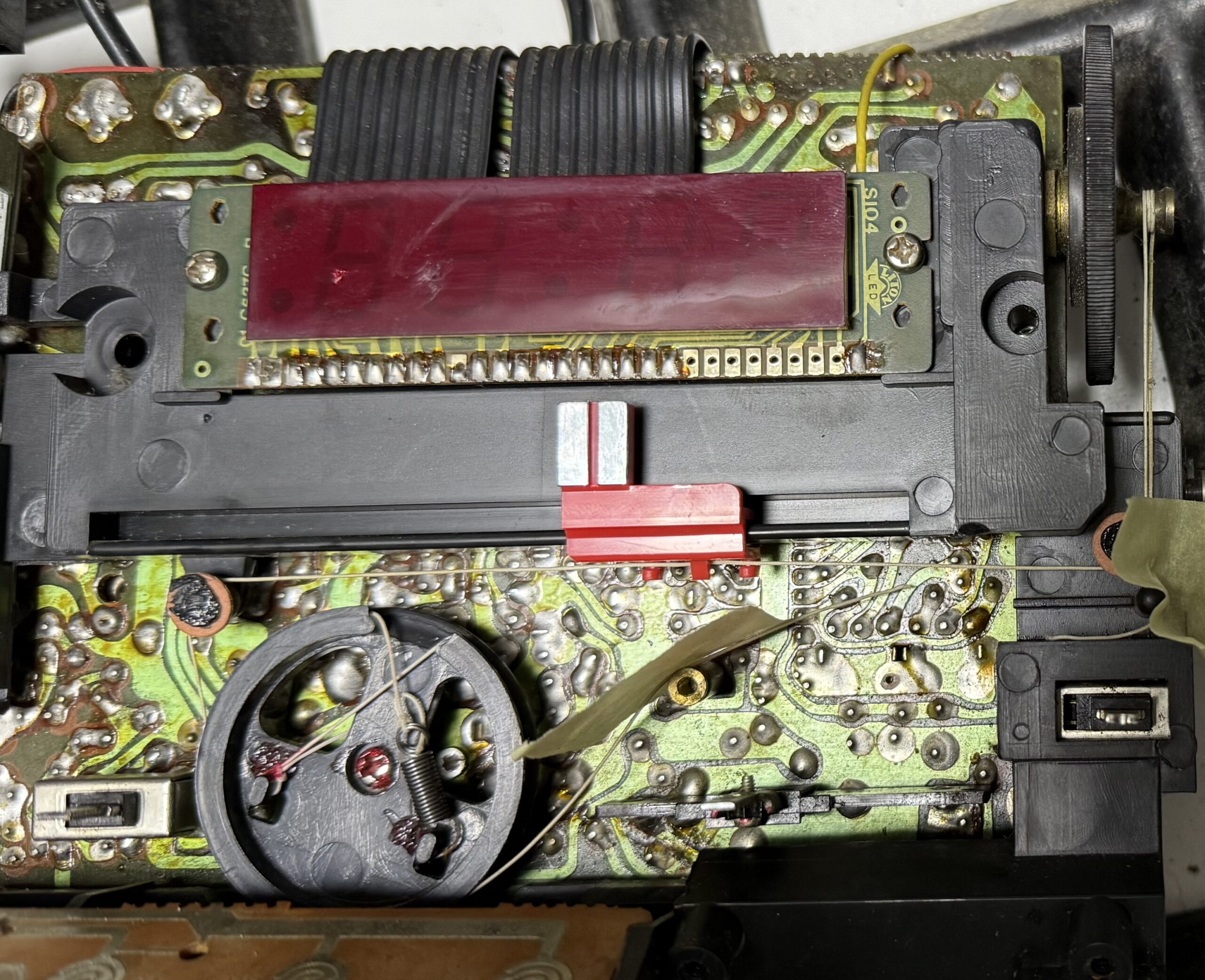

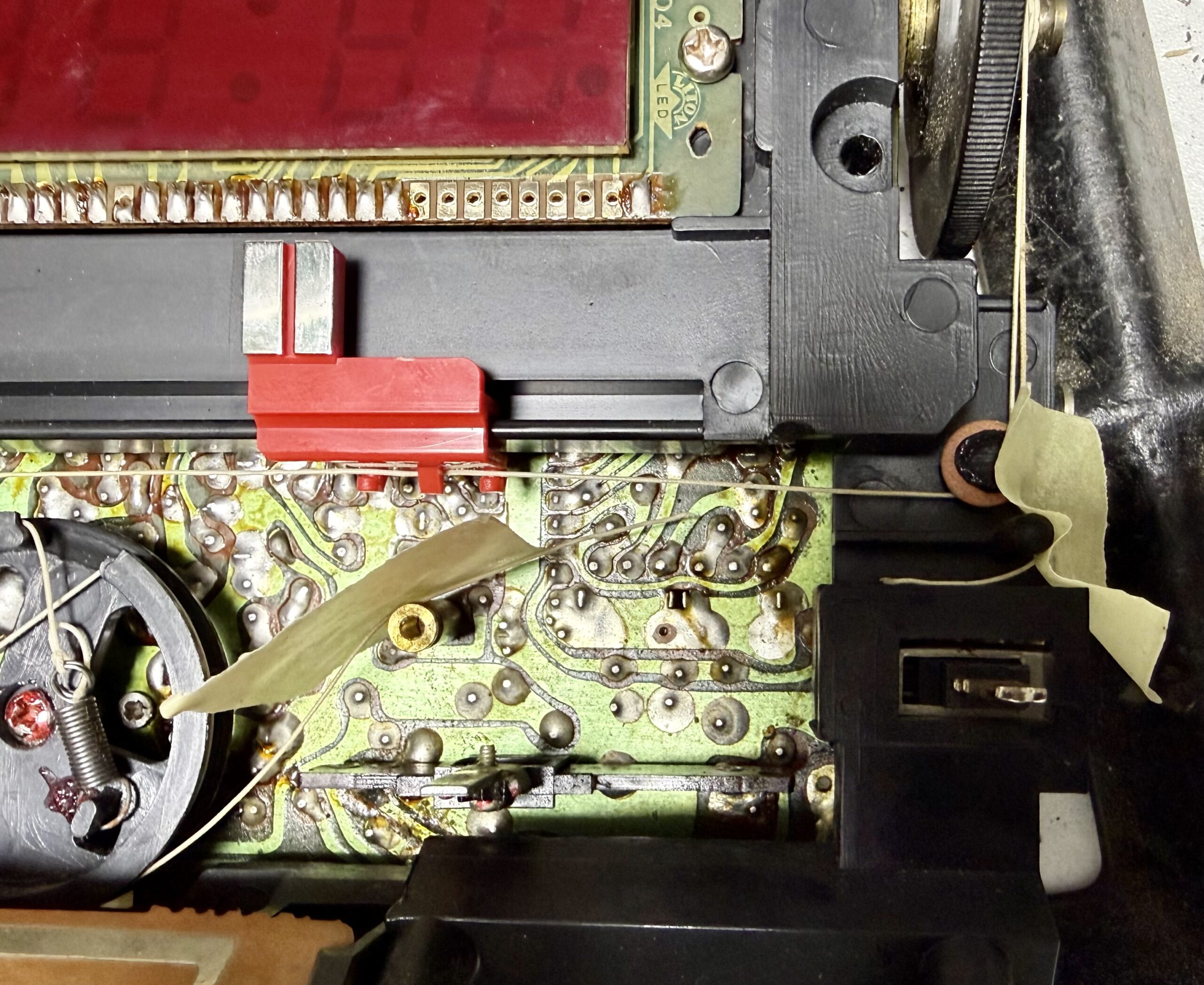

Es waren einige der Elkos außerhalb der Toleranz. Trotz des Wechsels spielt das Radio extrem leise. Zuerst hatte ich das Potentiometer in verdacht, welches im eingebauten Zustand seltsame Werte lieferte. Also hieß es: Ausbauen. Sch… …und schon war es passiert. Ich habe mit dem Lötkolben das Skalenseil erwischt.
Auf die Frickelei freue ich mich riesig!!!

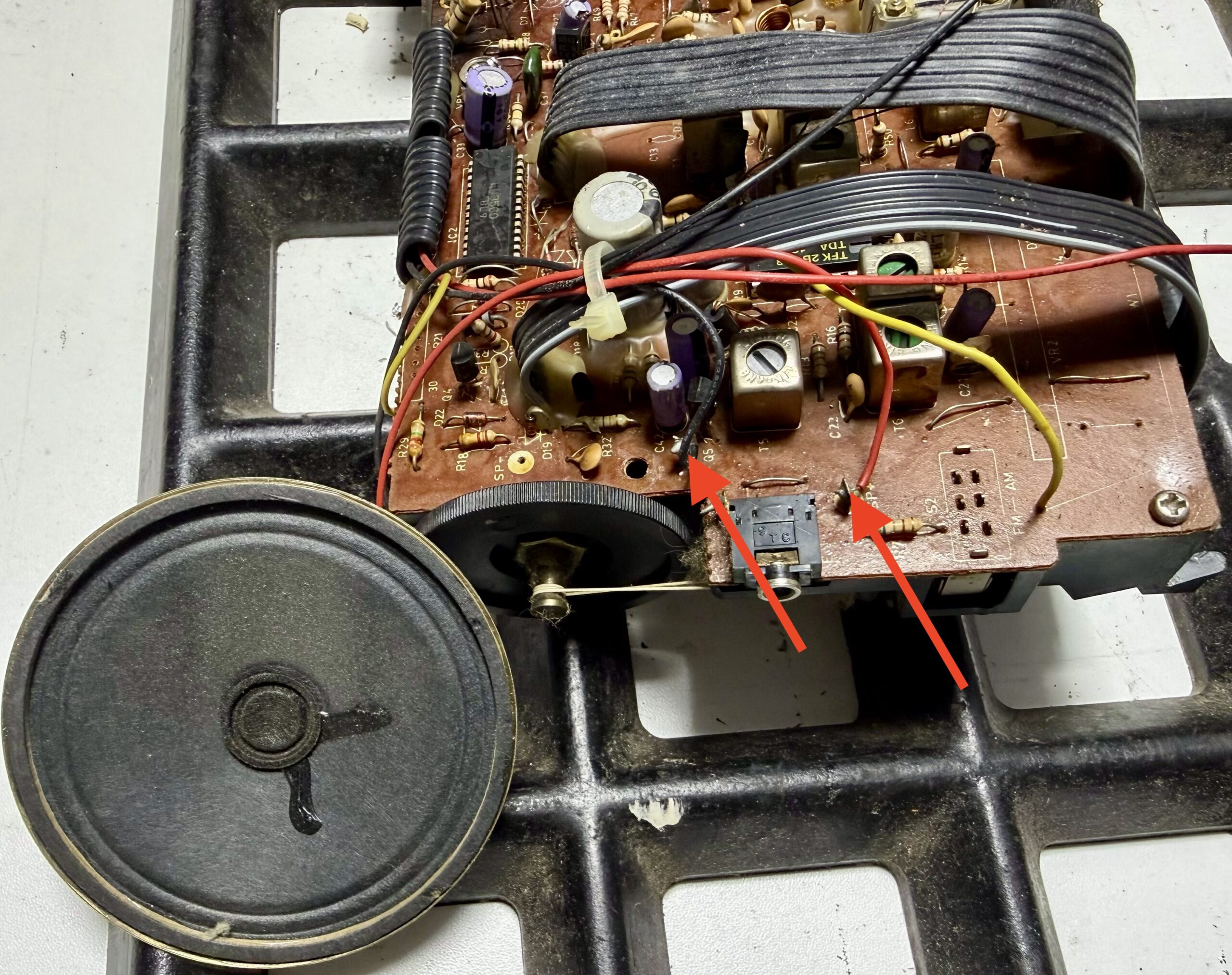

Doch zuerst gilt es, den Fehler zu finden, der die sehr leise Wiedergabe verursacht.
Dokumente
Schaltplan:
Datenblatt LM8560:
Datenblatt TDA1084:
