Erstellt am 19 Jun 2021 | zuletzt bearbeitet vor 2 Monaten von Steffen

Das Europhon Superla RC62 kam passend in einer Mozzarella-Kiste verpackt bei mir an.

  • Hersteller: Europhon
  • Typ: Superla RC62
  • Baujahr: 1962
  • Empfangsprinzip: Superhet
  • Wellenbereiche: LW, MW, KW
  • Spannungsarten: Wechselspannung
  • Zustand Gehäuse: sehr gut
  • Zustand Technik: revidiert, funktioniert

https://www.radiomuseum.org/r/europhon_superla_rc62.html

https://radio-bastler.de/forum/showthread.php?tid=13470&highlight=superla

Superla RC62 plastic
mijn Italië

Es ist ein italienisches Billigradio aus den 1960ern (1962, wie der Name vermuten lässt). Es wurde in Kaufhäusern vertrieben. Es gibt keinen UKW-Teil, ein Empfang ist nur auf LW, MW und KW möglich. Das ist aus Sicht des Nutzwertes weniger schön. Das ist aber nicht mein Hauptkriterium, weswegen ich Radios wieder aufbereite. Mich interessiert hier, wie mit wenigen technischen Mitteln Rundfunkempfang funktioniert. Das Superla ist dabei bereits ein Superhet-Empfänger, also keine ganz einfache Technik.

Inhaltsverzeichnis

Ausgangssituation des Superla RC62

Lasst Bilder sprechen:

Instandsetzung

Folgende Dinge sind nach der ersten Revision für mich ersichtlich:

  • gründliche Reinigung innen und außen
  • Gehäusebrüche reparieren
  • Antennenkabel neu anbringen
  • Kondensatorkur

Mal sehen, was nach der kompletten Demontage noch zu Tage tritt. Ich rechne allerdings nicht mit bösen Überraschungen.

Alle Kondensatoren waren erstaunlicherweise in gutem Zustand, ich habe keinen einzigen ersetzt. Das Antennenkabel war abgerissen, ich habe ein neues angelötet.

Nachtrag: Das Netzkabel hatte knapp hinter dem Netzstecker einen Kabelbruch. Schade, denn der Originalstecker sollte eigentlich dran bleiben…

Anfrage per Mail

Beste,

Ik heb een oude europhon RC62 van mijn oma staan.
Nu had ik hem in eerste instantie werkend door de buizen te vervangen echter nu loop ik toch tegen een probleem aan.
Het gaat om de as/draaiknop waarmee je de zender afstemt.
Deze zat los en kon ik er zo uit trekken.
Later bleek ook het messing busje waar hij in zit te zijn gebroken.
Ik heb geen foto of data hoe dat gemonteerd hoort te zitten.
Het asje heeft een afgeronde achterzijde wat haast lijkt alsof hij ergens contact mee zou moeten maken?
Heeft u misschien fotos waar ik het asje en de montage zou kunnen bestuderen? Dat zou vanaf de kant waar het lampje zit te zien moeten zijn.
Graag verneem ik van u om mijn oma’s radiootje te laten spelen, daar zit veel waarde in voor mij.

Anfrage vom 06.03.2024

Fertigstellung

Das Superla RC62 erstrahlt wieder in (fast) altem Glanz. Ich habe prompt einen Sender (auf Langwelle!!!) empfangen:

Das Radio verfügt über einen TA-Eingang (ital.: PU, was für Pickup steht, scheinbar haben die Italiener kein eigenes Wort dafür…), an den ich ein Bluetooth-Adapter angeschlossen habe. Im Dauertest lief eine Playlist von meinem Smartphone. Das fehlende Schildchen recht oben habe ich mit meinen Dymo „nachgebaut“.



Finaler Zustand des Superla RC62

Gekauft habe ich das Superla RC62 mit Versand für 22 €, investiert habe ich ca. 4 Stunden Arbeitszeit. Das optionale Bluetooth-Adapter schlägt mit 15 € zu Buche.
Der Wert des Radios wäre inkl. Bluetooth (als externe Lösung) mit 80 € zu beziffern, ohne BT mit 65 €.

Aber das ist eh uninteressant, da ich es behalte ?.

Schaltplan des Superla RC62

Der folgende Schaltplan ist wie so oft von den Niederländern eingescannt. Das Besondere ist, dass er handgezeichnet ist.

https://nvhrbiblio.nl/schema/Europhon_RC62.pdf

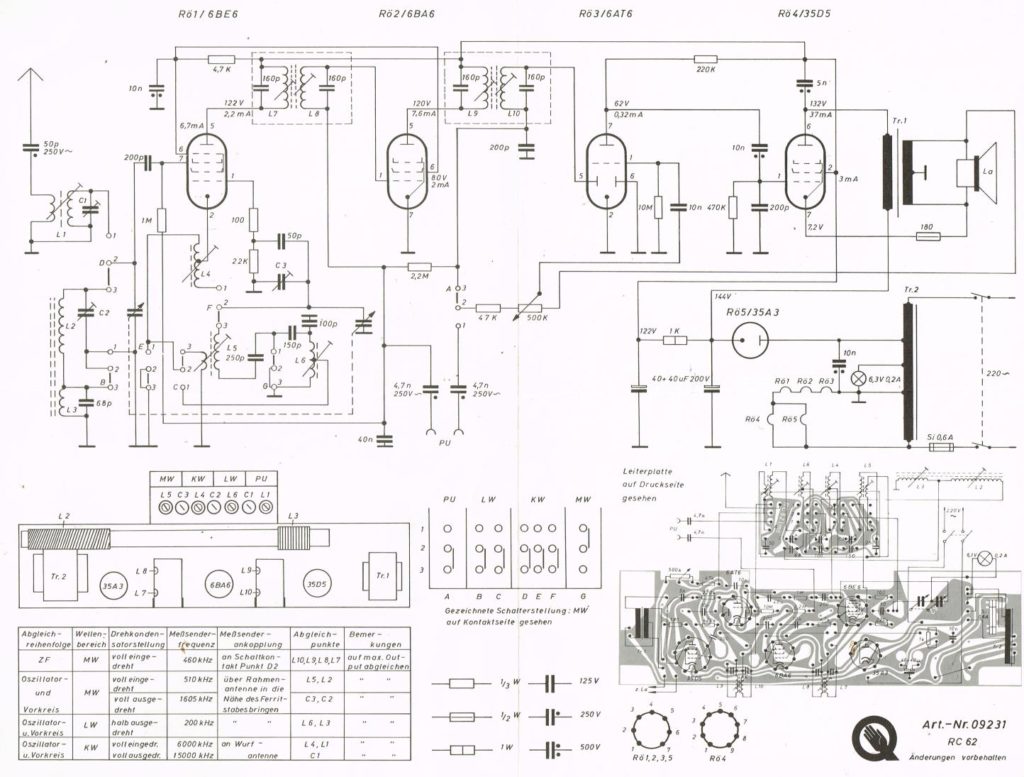

Im Radio-Bastler-Forum hat ein Nutzer den Schaltplan des baugleichen Simonetta RC62 (Quelle-Versand) zur Verfügung gestellt.
