Der Stern-Recorder R160 vom ehemaligen VEB Stern-Radio Berlin wurde zwischen 1973 und 1980 gebaut. Es gibt ihn in zwei Versionen:
- Stern-Recorder R 160 Abstimmanzeige mit Instrument (1973 – 1976)
- Stern-Recorder R160-10 LED (1976 – 1980)
https://www.radiomuseum.org/r/stern_berl_stern_recorder_r_160_r160.html
https://www.radiomuseum.org/r/stern_berl_stern_recorder_r160_10r_1.html
Ich habe die zweite Version zur Reparatur auf meiner Werkbank.
- Hersteller: Stern-Radio Berlin
- Typ: Stern-Recorder R160-10
- Baujahr: 1976 – 1980
- Empfangsprinzip: Superhet
- Wellenbereiche: MW, KW, UKW
- Spannungsarten: Wechselspannung
- Zustand Gehäuse: befriedigend
- Zustand Technik: in Revision
- Herkunft: Reparaturauftrag
- Datum: 03/2026
- Kosten Kauf: keine
- Kosten Ersatzteile: N/N
- Arbeitszeit: bisher ca. 1 h
Zustand bei Erhalt

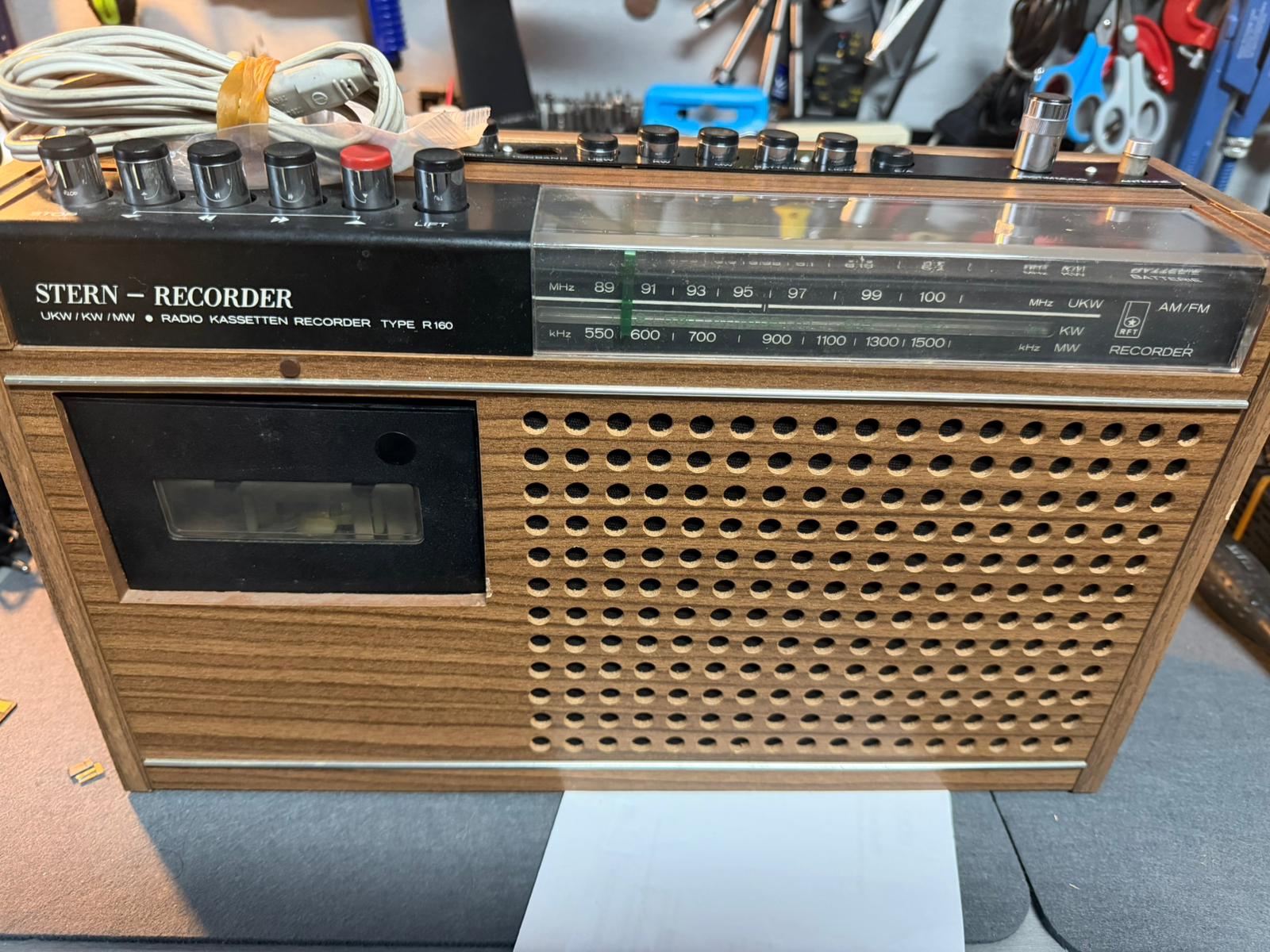

Vom Erhaltungszustand habe ich keine Fotos gemacht… Lediglich ein Foto des Besitzers ist verfügbar (s. Titelbild).

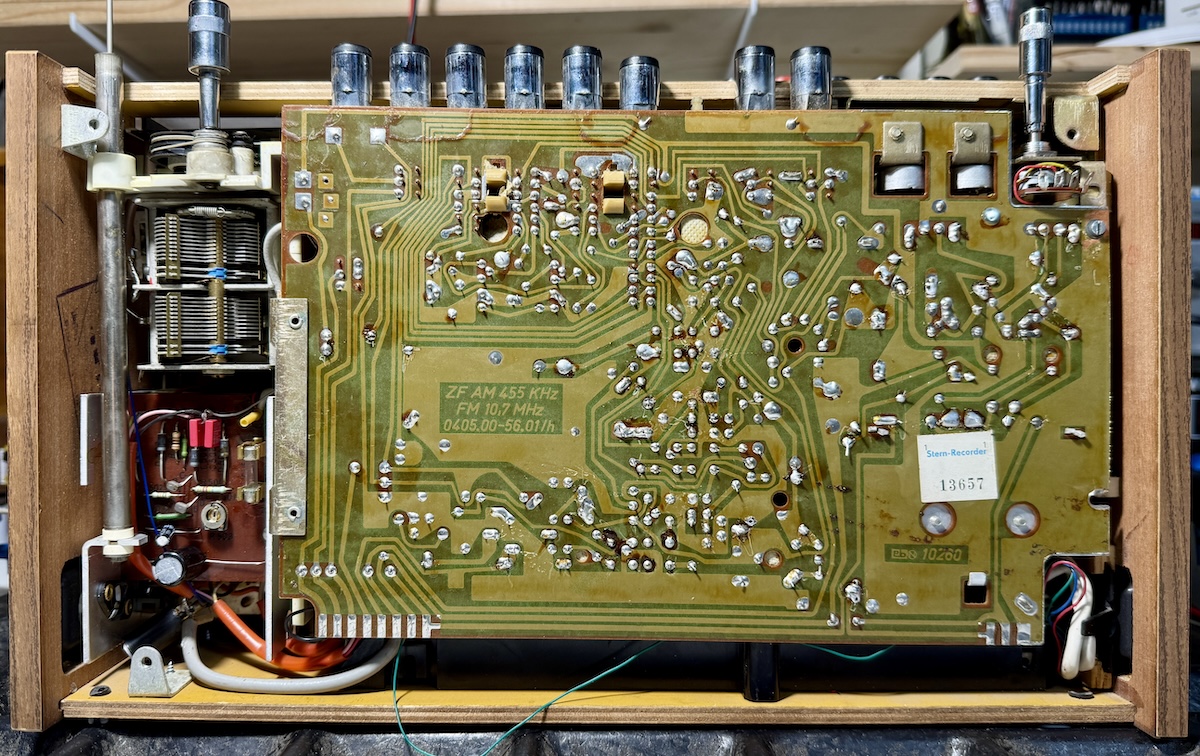

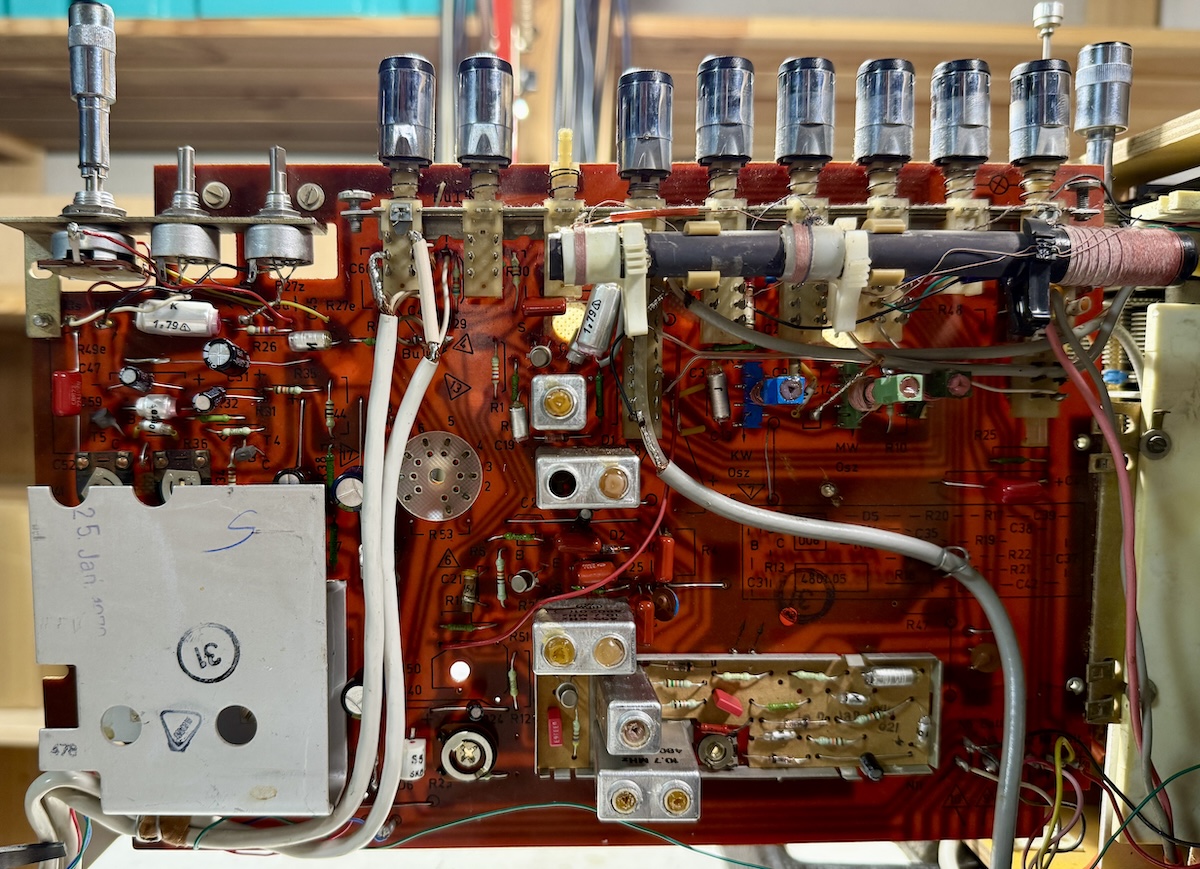

Instandsetzung des Stern-Recorder R160

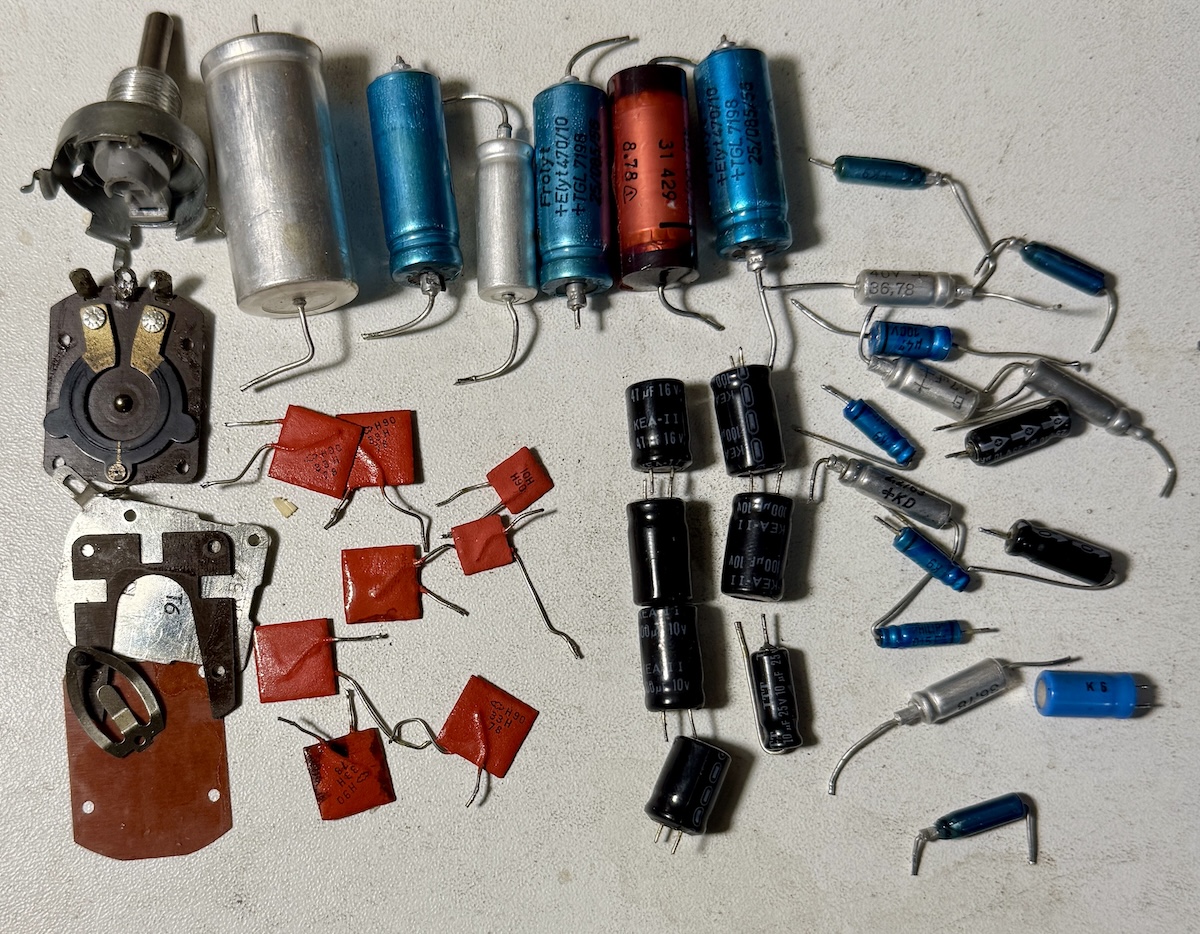

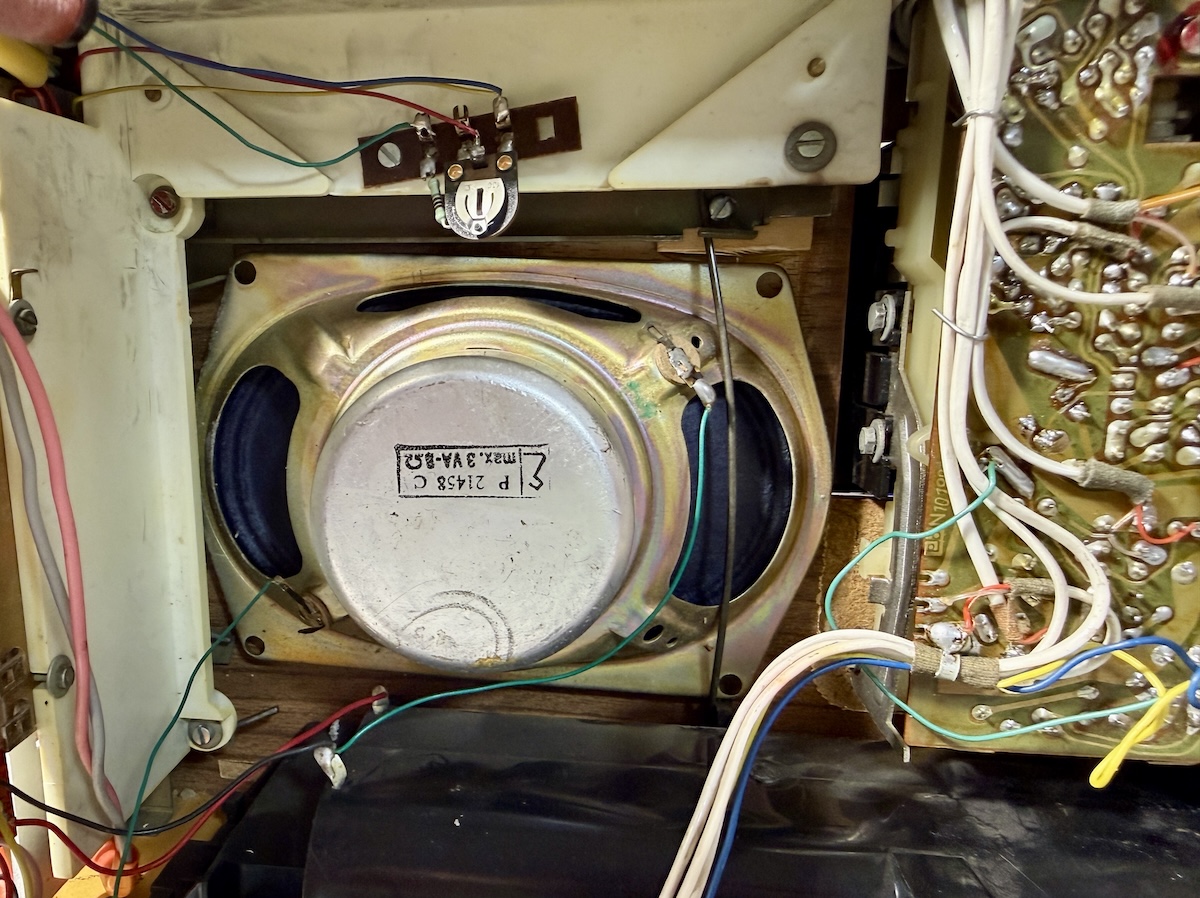

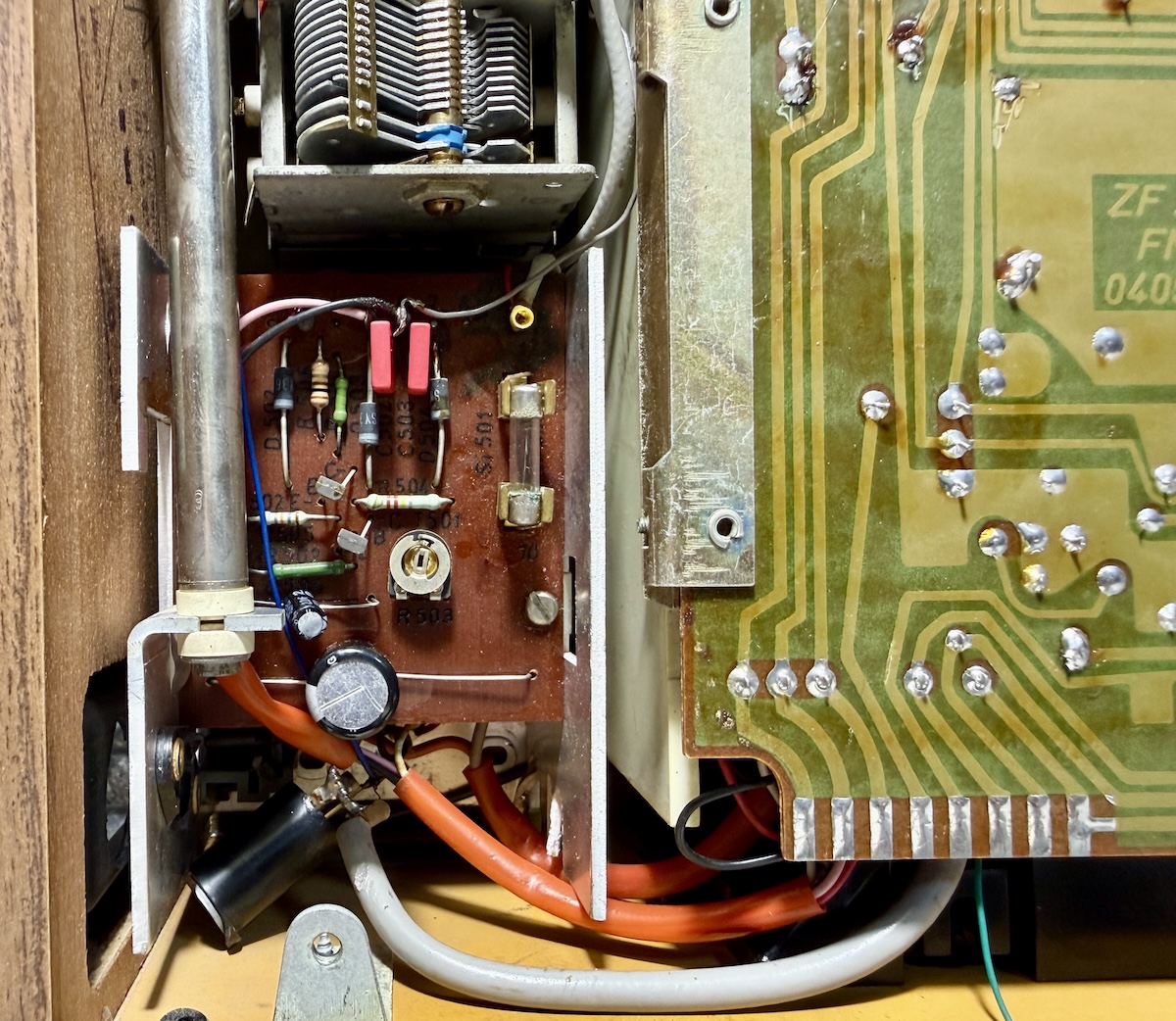

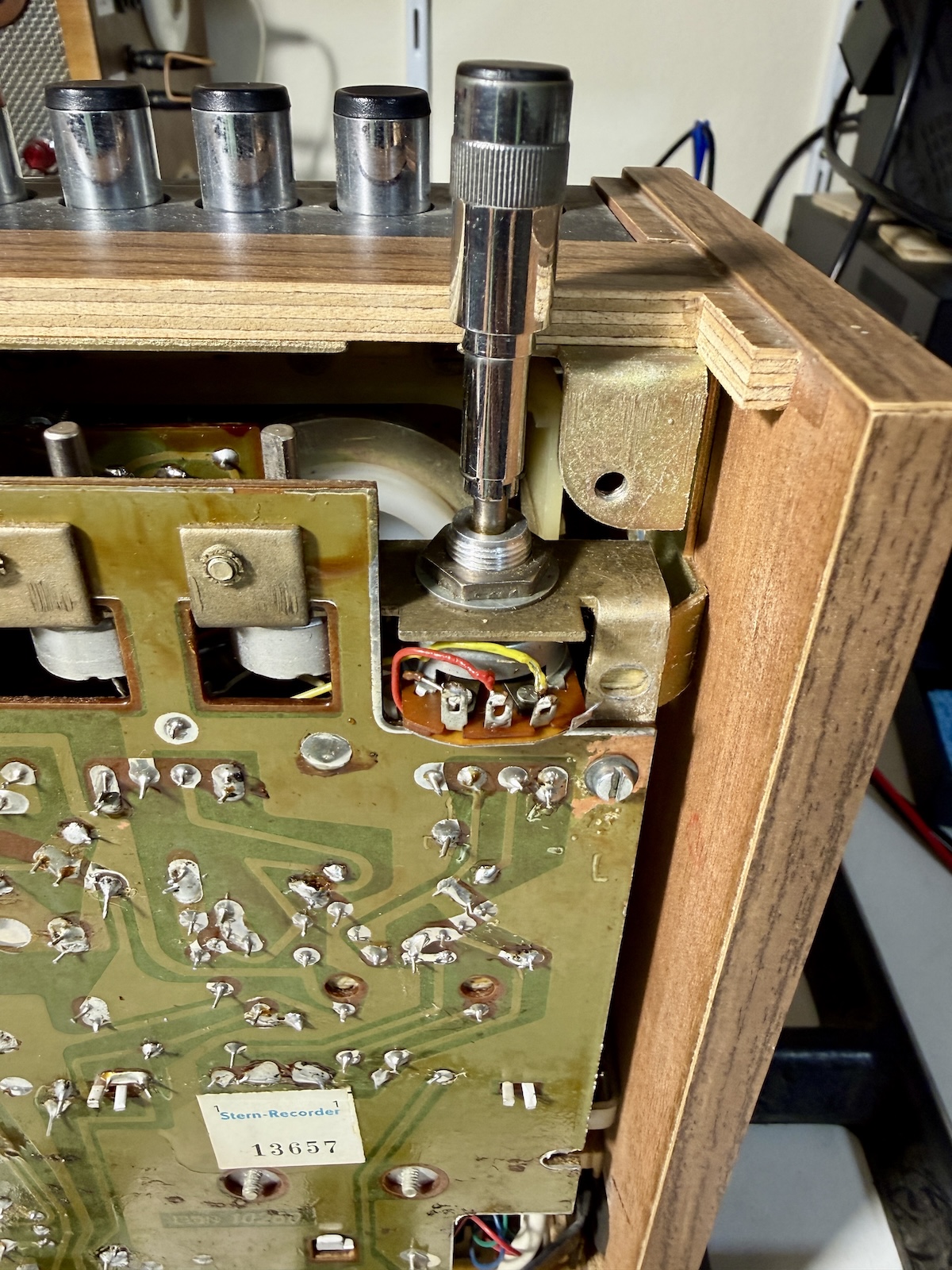

So ziemlich alle Elkos waren stark gealtert und mussten ersetzt werden. Hinzu kam ein defektes Potentiometer, welches der Besitzer bereits gekauft hatte. Zudem war der Lautsprecher aus seiner Halterung geflogen. Eventuell hat sich beim Versand die Halterung (die Rundstahlklemme auf der rechten Seite) gelöst.

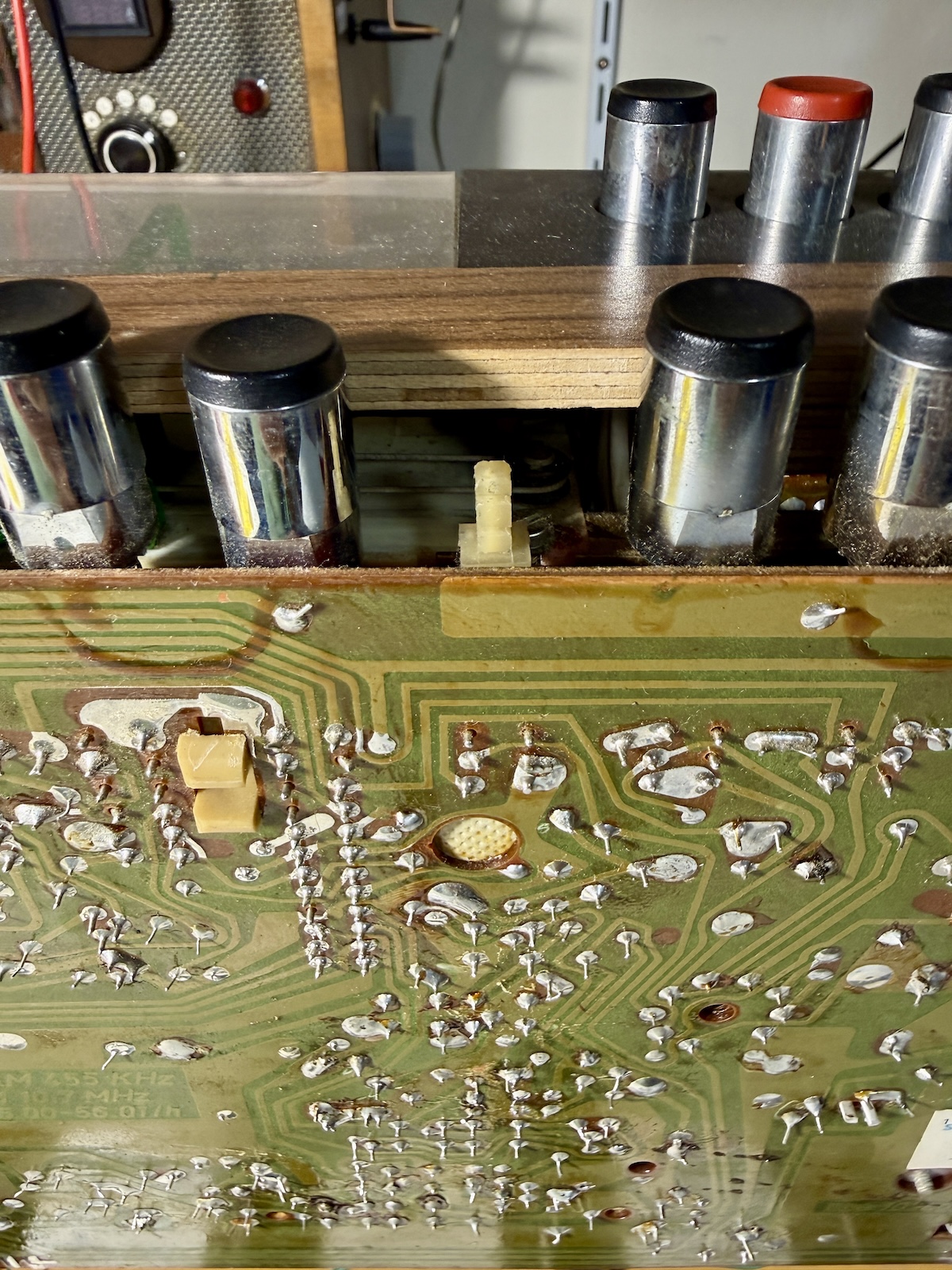

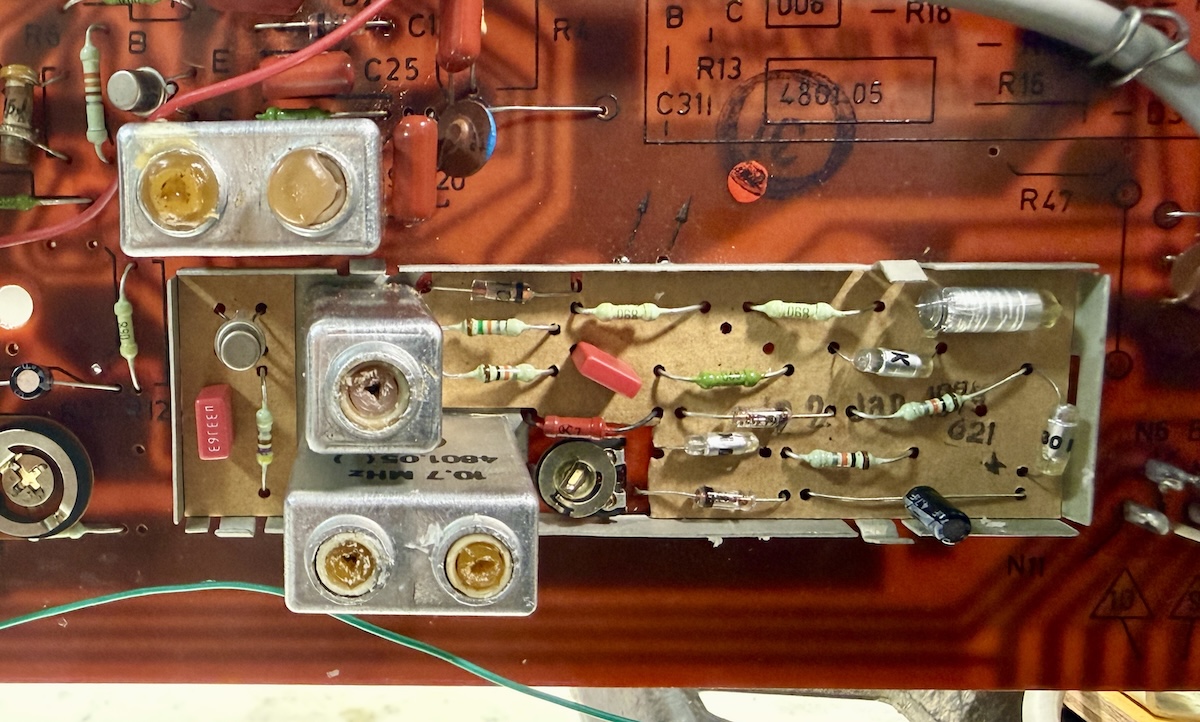

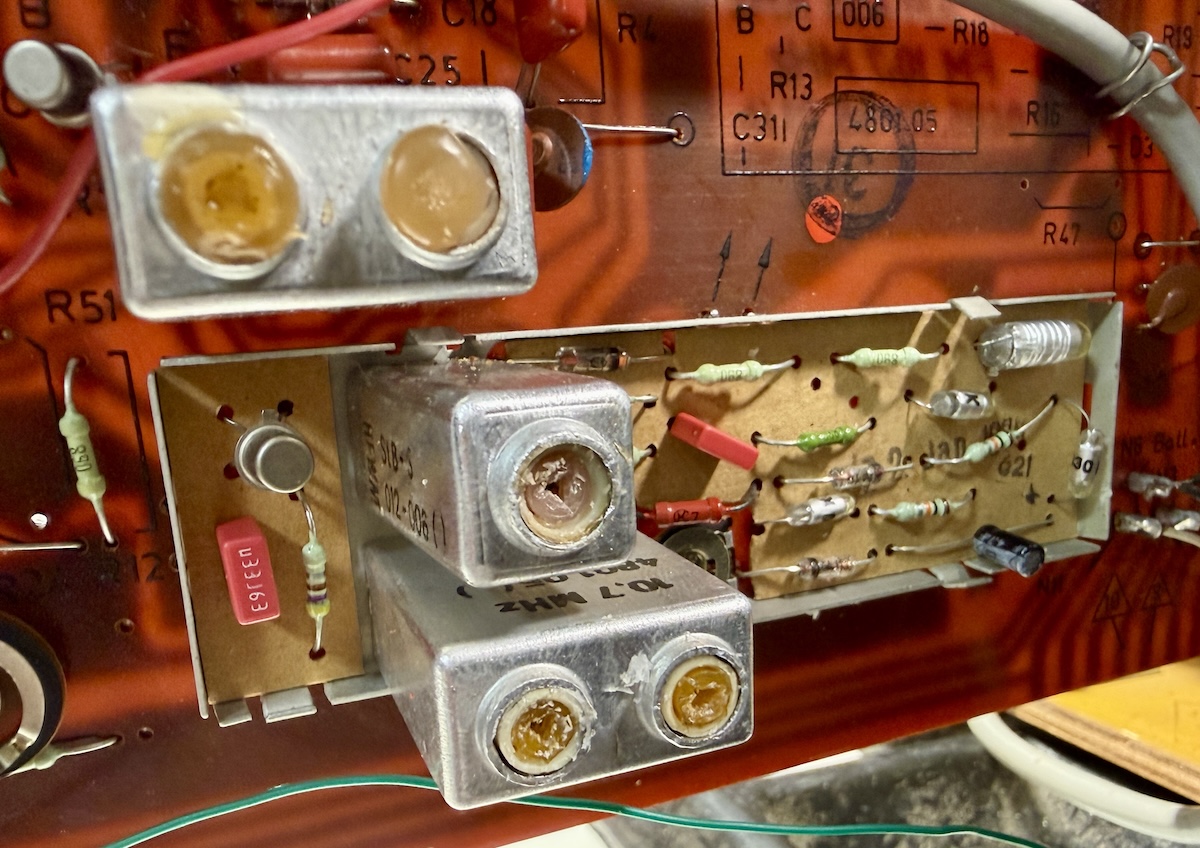

Der Hauptfehler, weswegen das Radio auf UKW extrem leise spielte, war ein gelöster Ferritkern im ZF-Filter. Leider habe ich auch davon kein Bild gemacht. Zu sehen sind lediglich die freigelegten Halterungen, die ich herausgedreht habe, um den Übeltäter zu finden. Zwei waren noch fest, einer war herausgefallen. Nachdem ich ihn wieder eingeklebt und einen Abgleich vorgenommen habe, läuft das Radio wieder einwandfrei.

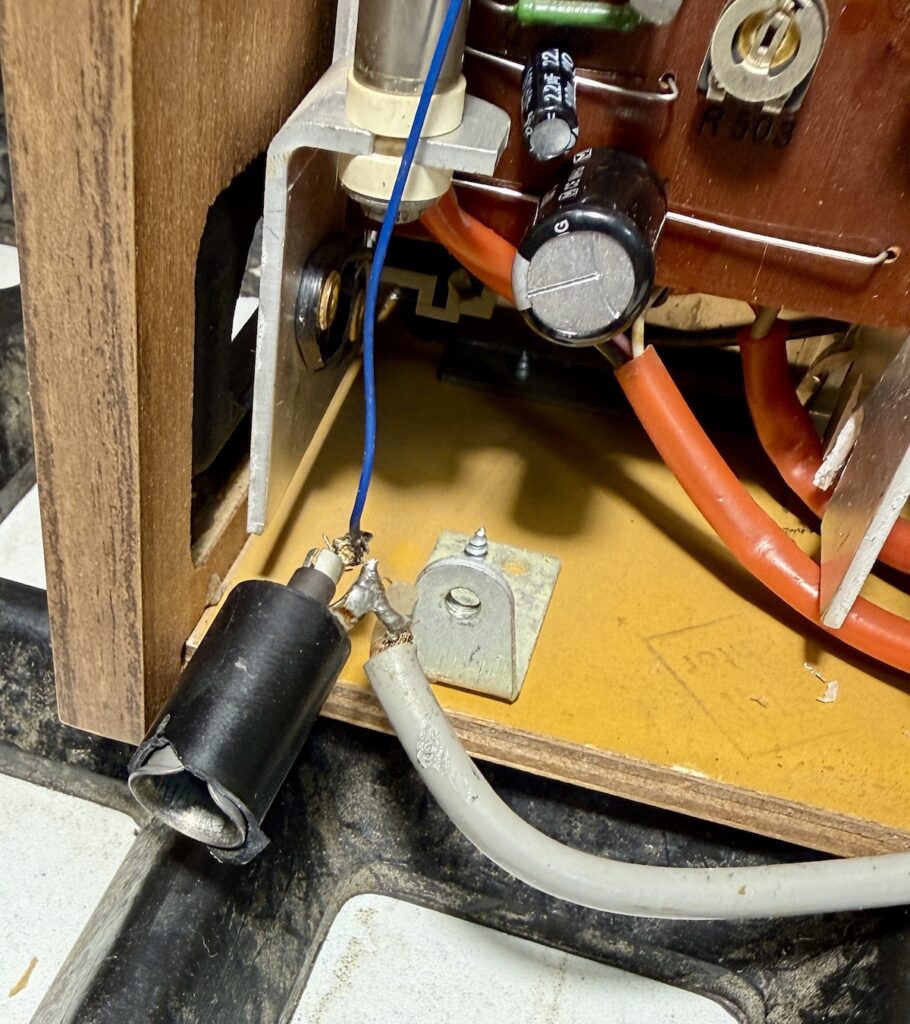

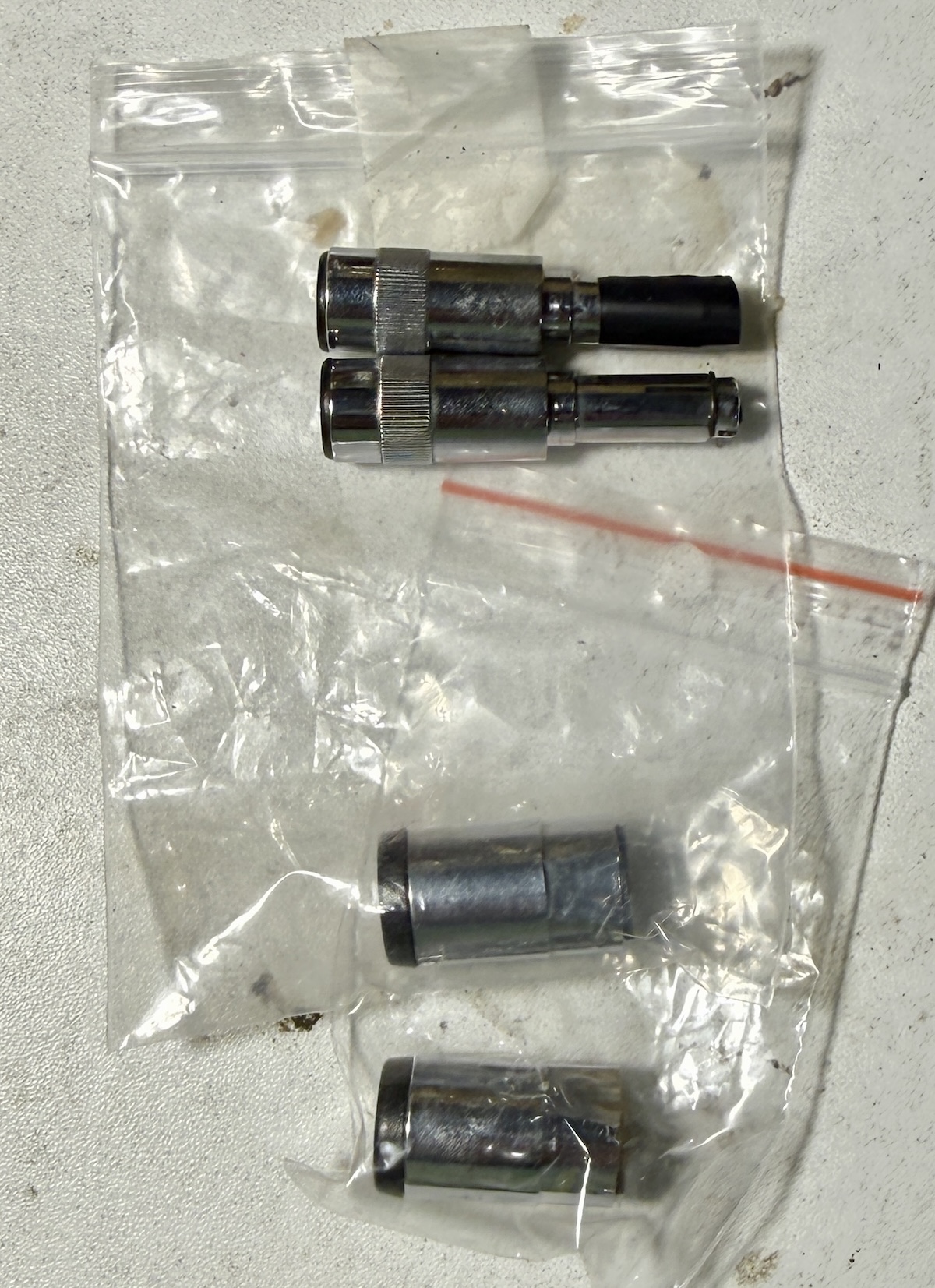

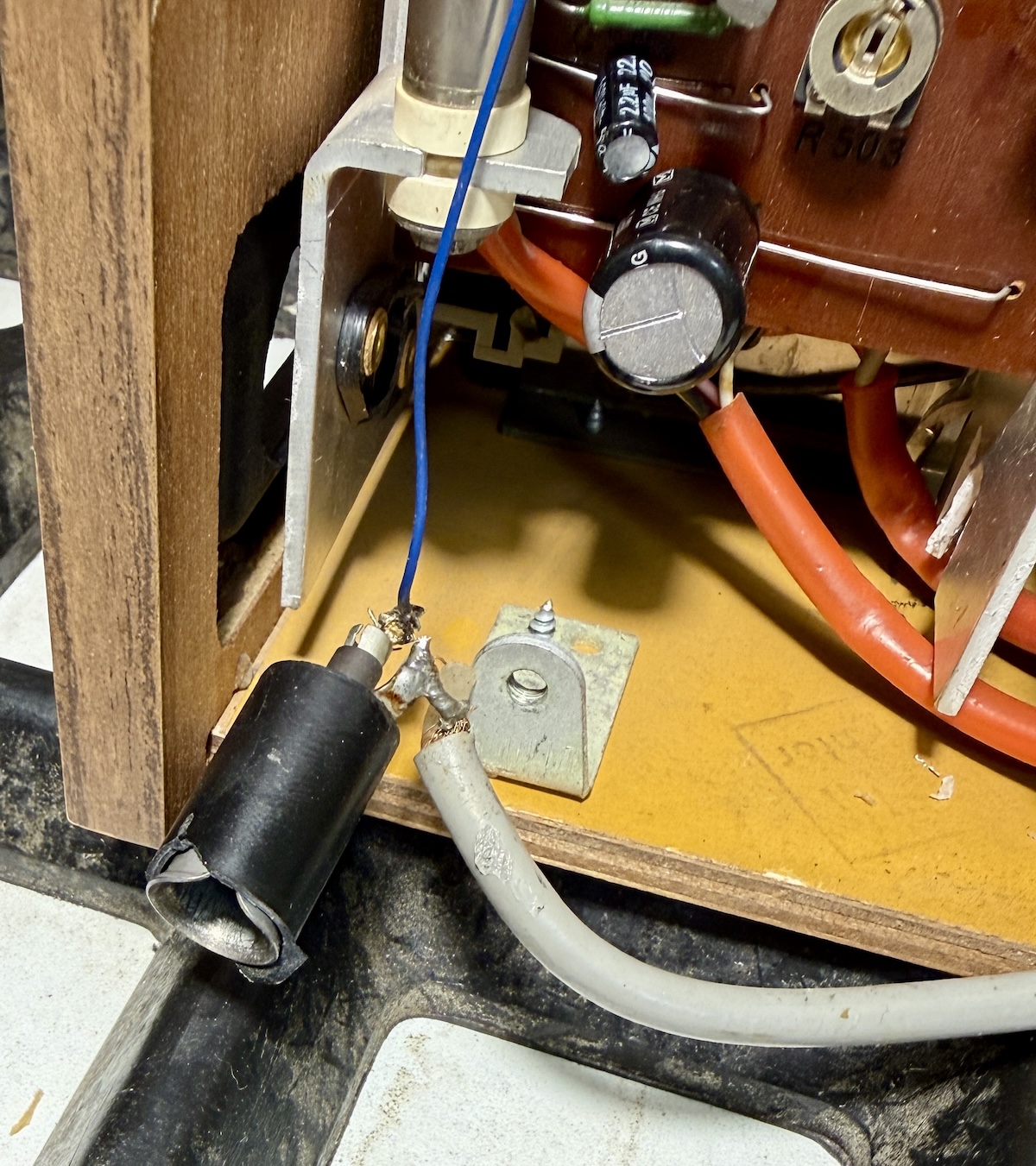

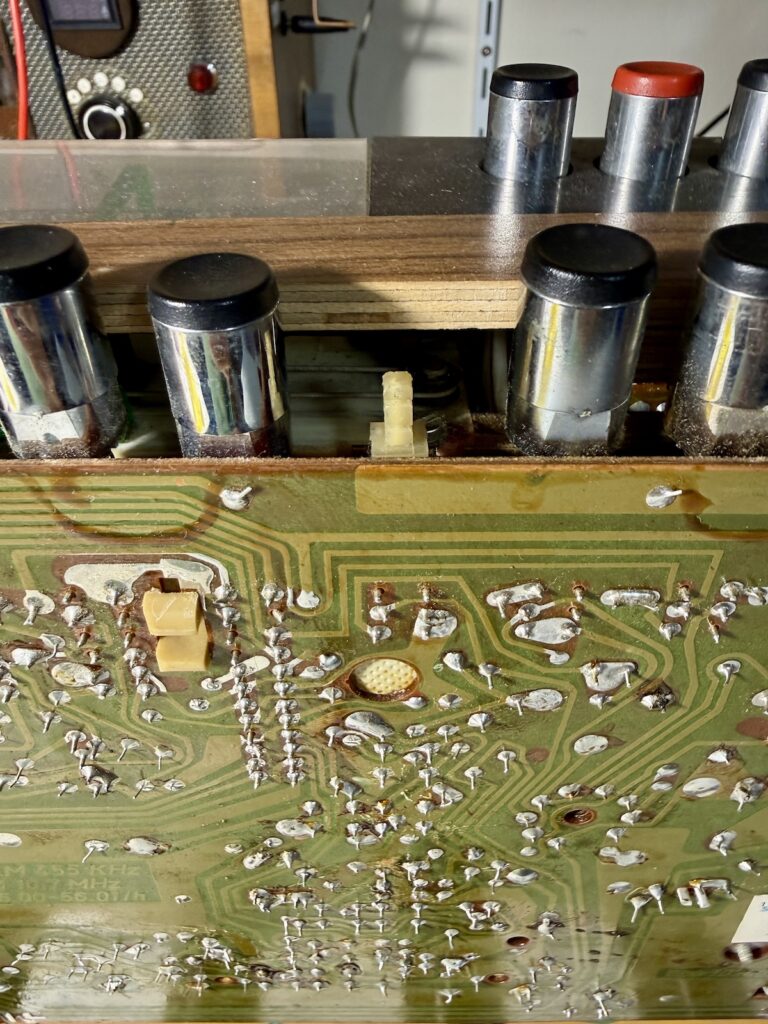

Was bleibt noch zu tun? Einige der Knöpfe fehlten oder sind defekt. Auch hier hat der Besitzer Ersatz mitgeliefert. Außerdem ist der Anschluss für eine externe Antenne abgebrochen. Mal schauen, wie ich das reparieren kann.
