Erstellt am 26 Nov. 2025 | zuletzt bearbeitet vor 5 Stunden ago von Steffen
Das Telefunken Jubilate 1651k gab es in zwei Ausführungen, einmal mit U-Röhren und einmal mit E-Röhren. Letztes hatte neben dem k noch ein e im Namen angehängt. Die Version 1651L entspricht der Version ke, empfängt aber Langwelle statt Kurzwelle.
- https://www.radiomuseum.org/r/telefunken_jubilate_1651k.html
- https://www.radiomuseum.org/r/telefunken_jubilate_1651ke.html
- https://www.radiomuseum.org/r/telefunken_jubilate_1651l_1651le.html
- Hersteller: Telefunken
- Typ: Jubilate 1651k
- Baujahr: 1965/66
- Empfangsprinzip: Superhet
- Wellenbereiche: MW, KW, UKW
- Spannungsarten: Wechselspannung
- Zustand Gehäuse: befriedigend
- Zustand Technik: ungeprüft
- Herkunft: Privatkauf
- Datum: 11/2025
- Kosten: 20 € zzgl. Versand

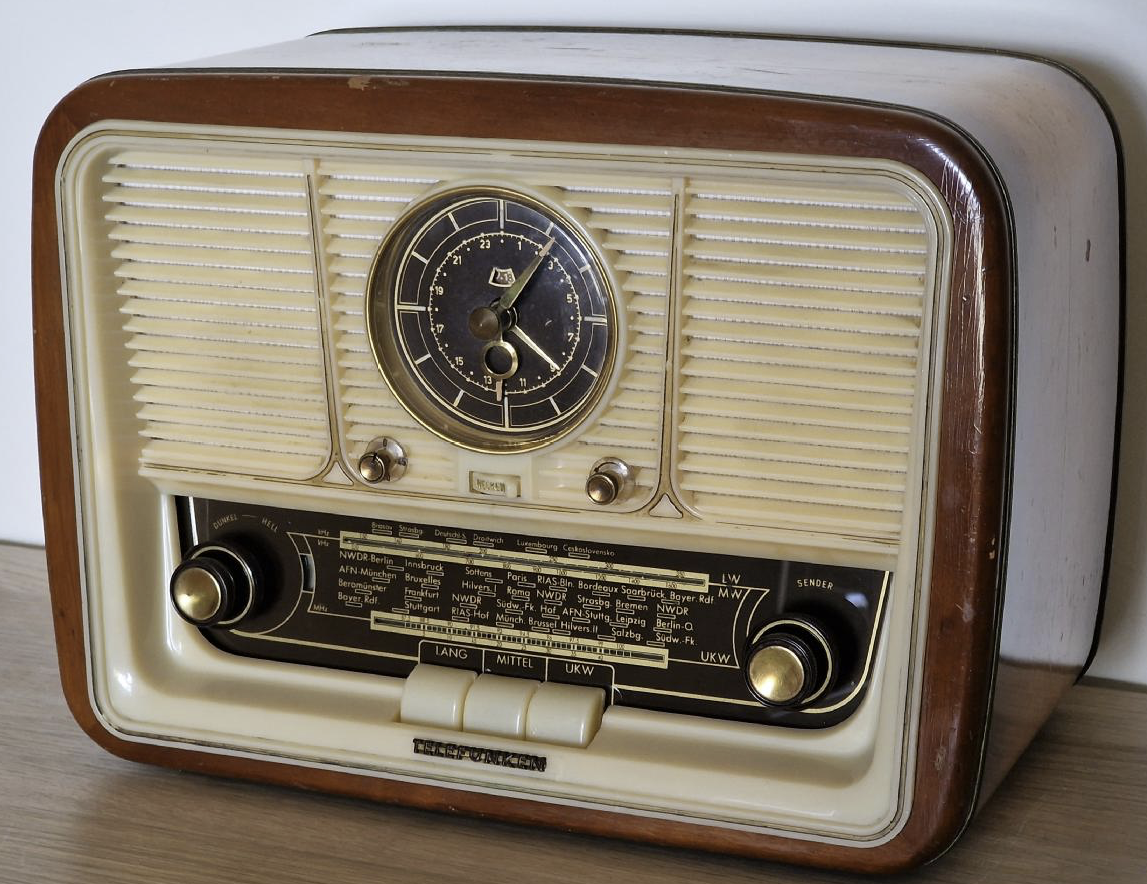

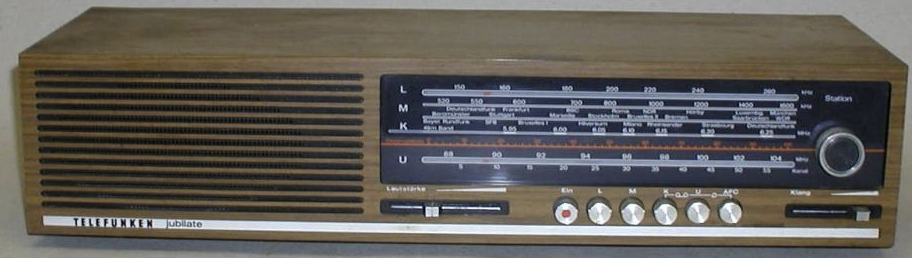

Das erste Modell der Jubilate-Serie wurde 1953 produziert und enthielt eine Schaltuhr. Das Jubilate 501 beendete 1977 die Serie.

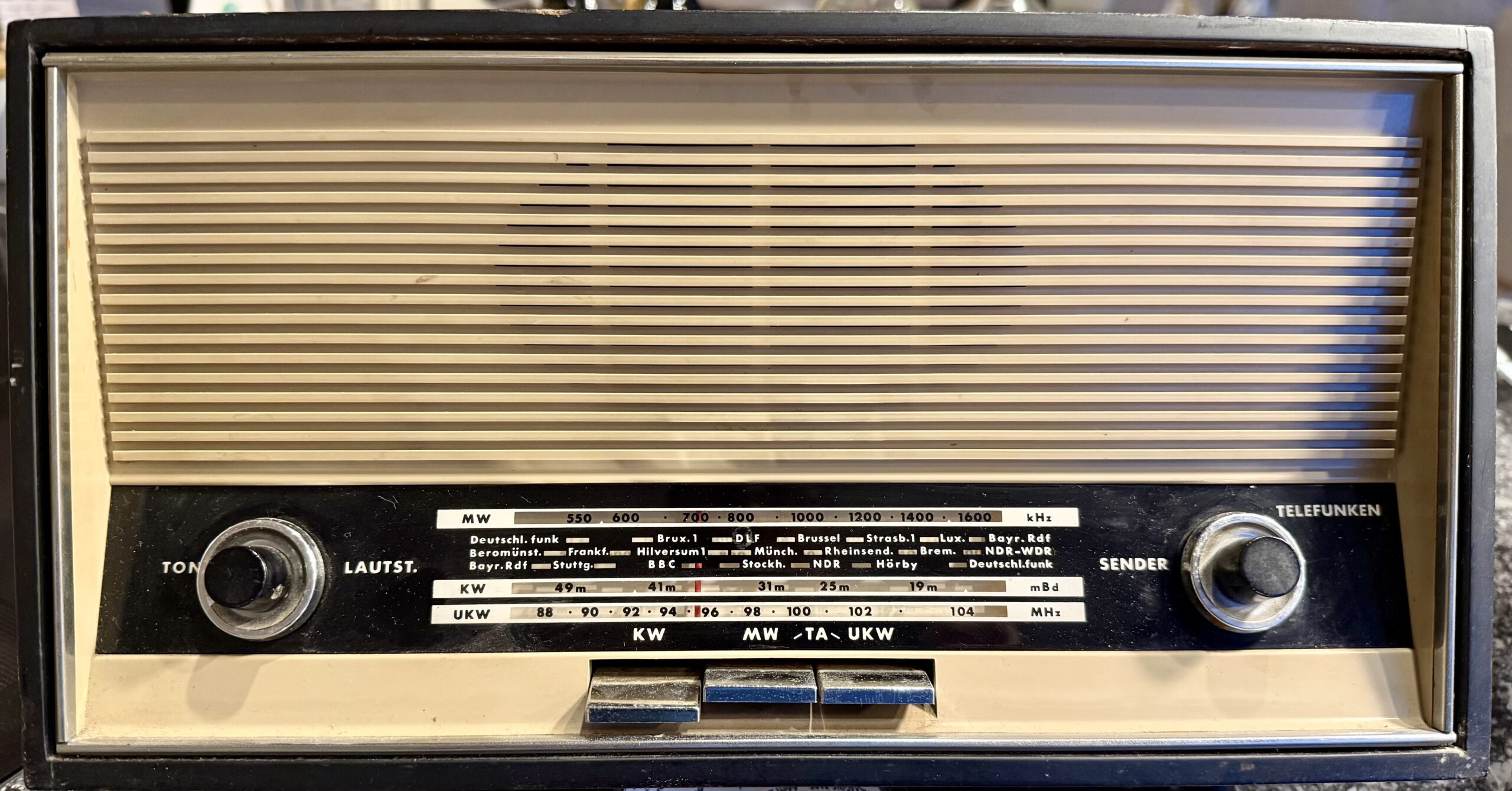

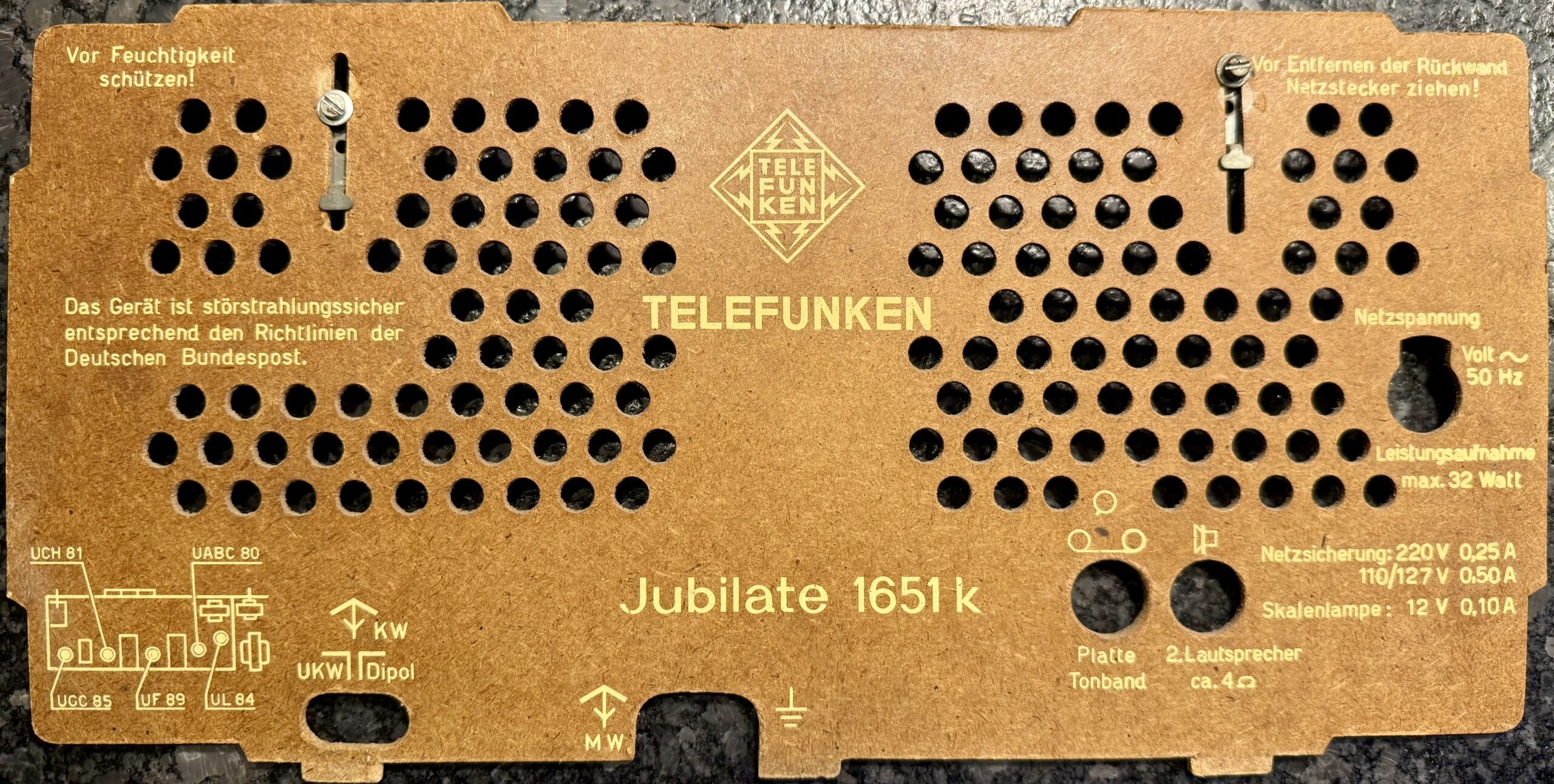

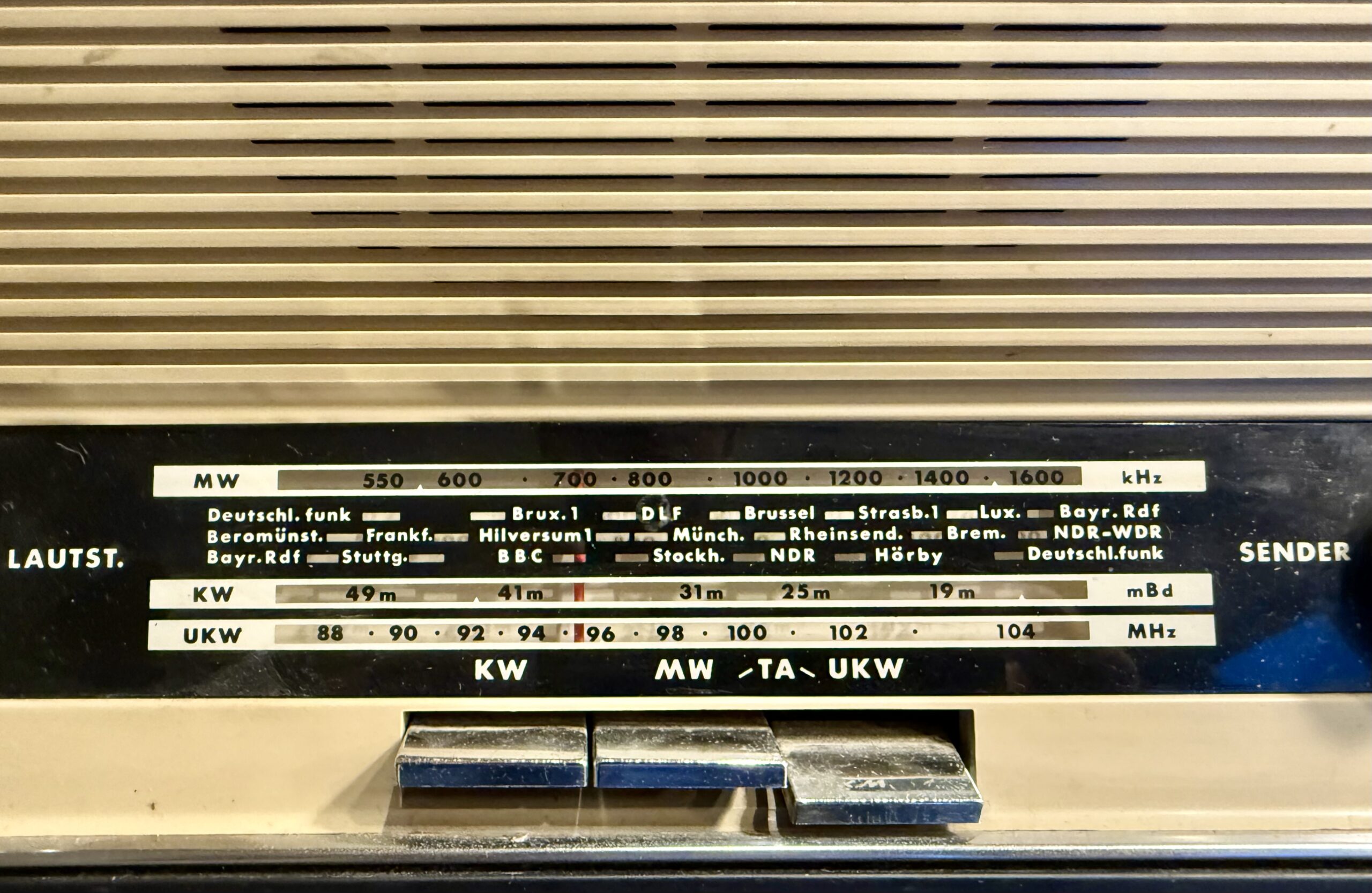

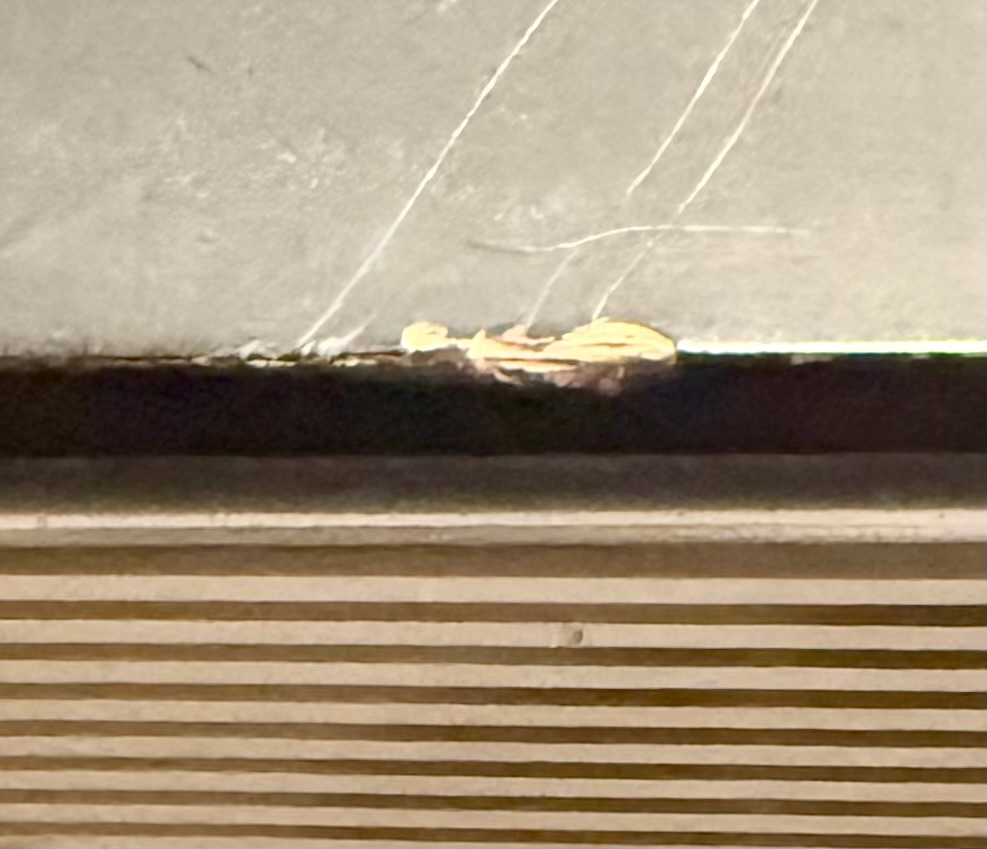

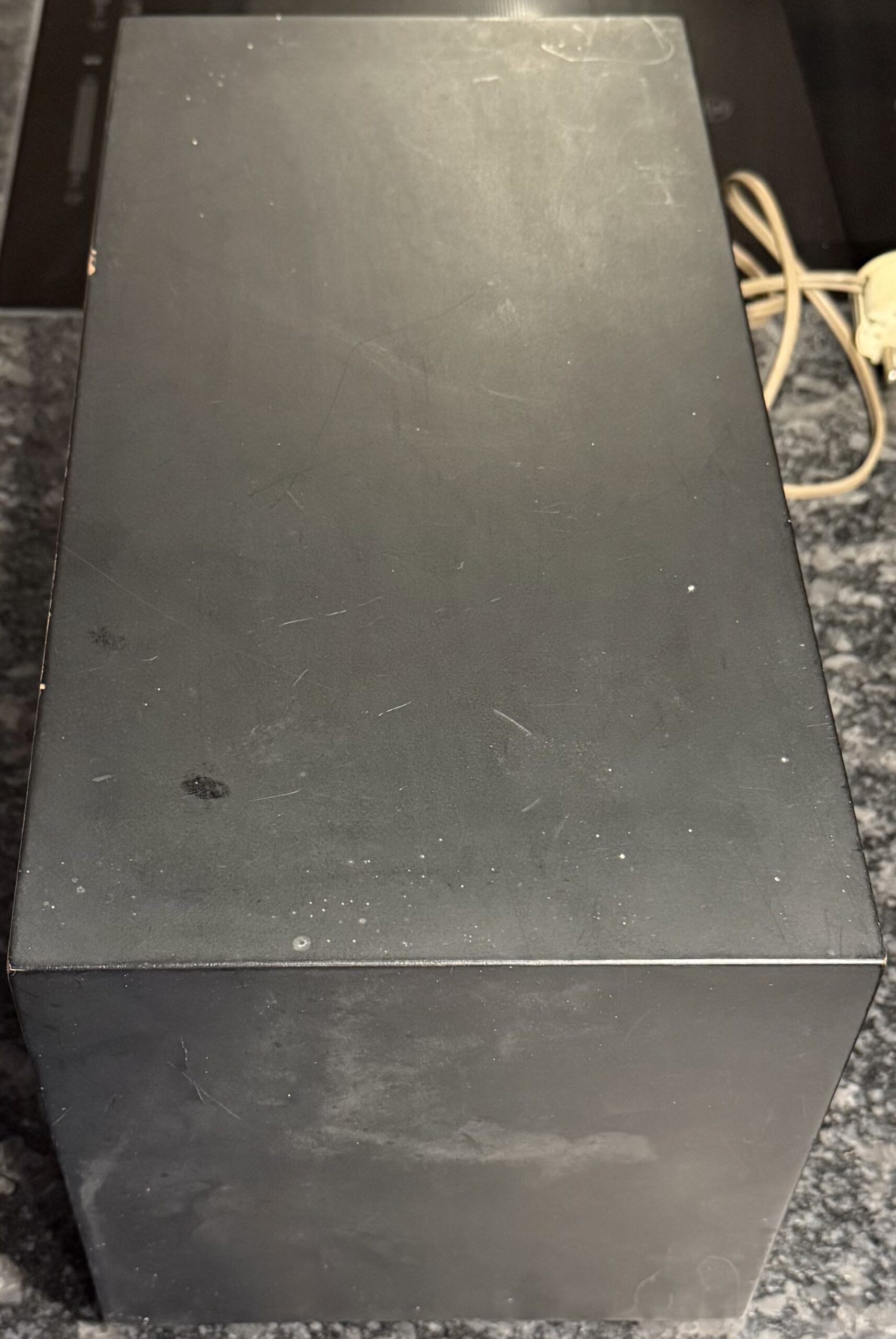

Zustand bei Erhalt

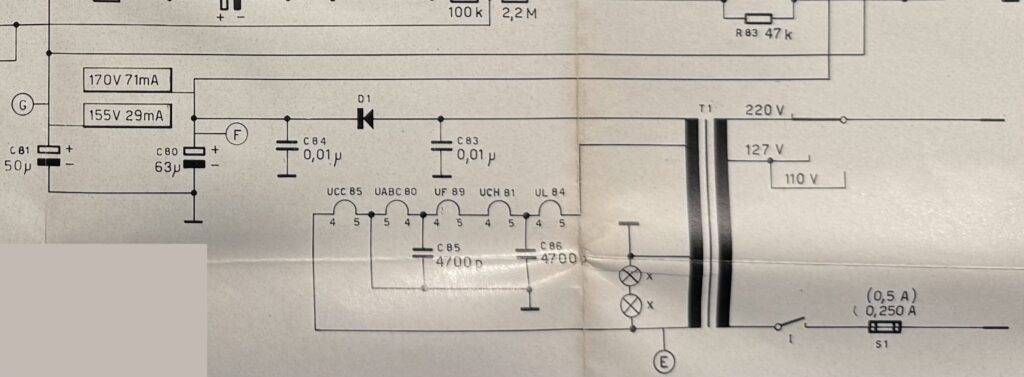

Interessant ist, dass das Gerät trotz U-Röhren kein Allströmer ist. Der Heizkreis ist in Serie, wird aber aus einer separaten Sekundärwicklung gespeist.
Diese muss eine Spannung von
- UCH81: 19 V
- UF89: 12,6 V
- UABC80: 28 V
- UL84: 45 V
- Summe: 104,6 V
liefern. Die Stromstärke liegt bei allen bei 0,1 A. Die UCC85 mit 26 V wird separat versorgt und liegt parallel zu zwei Glühlampen (2 x 12 V in Reihe). Sehr ungewöhnlich…

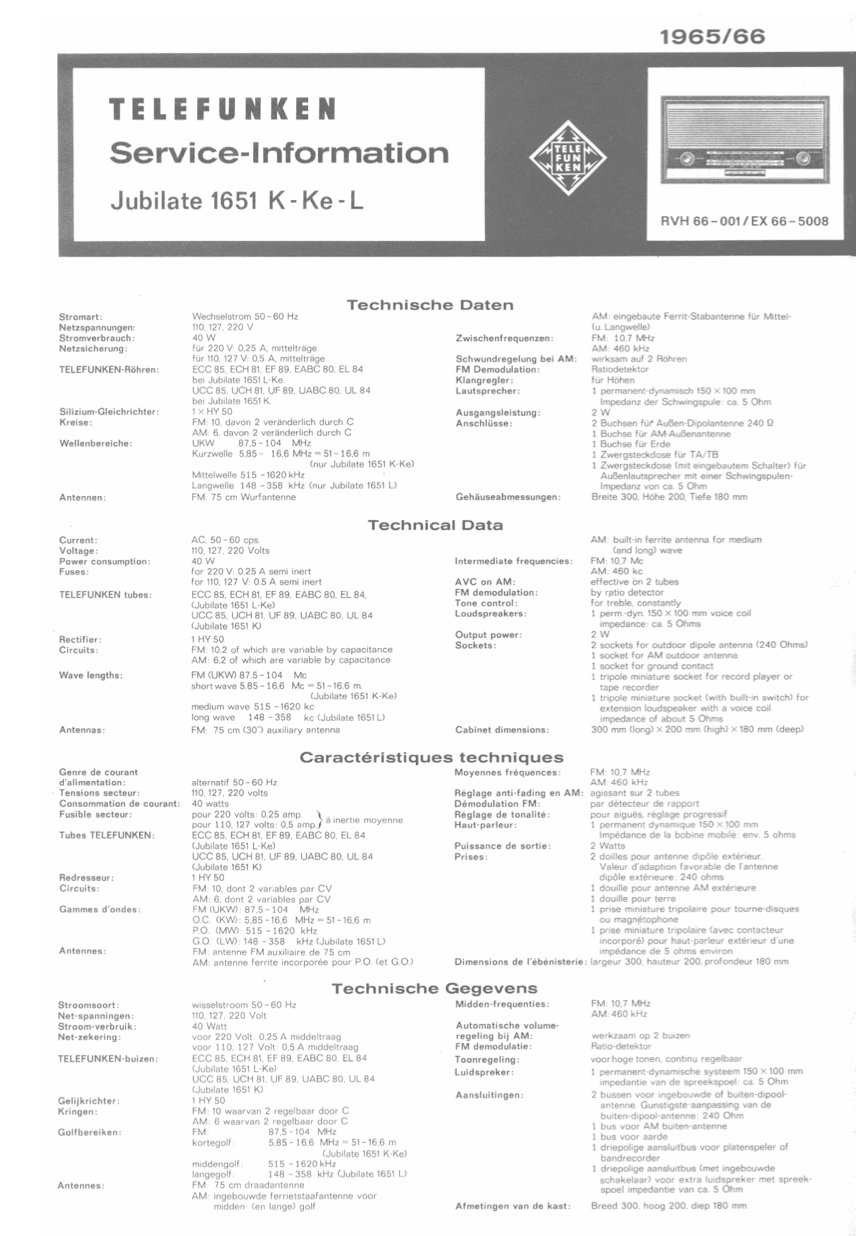

Dokumente zum Jubilate 1651k

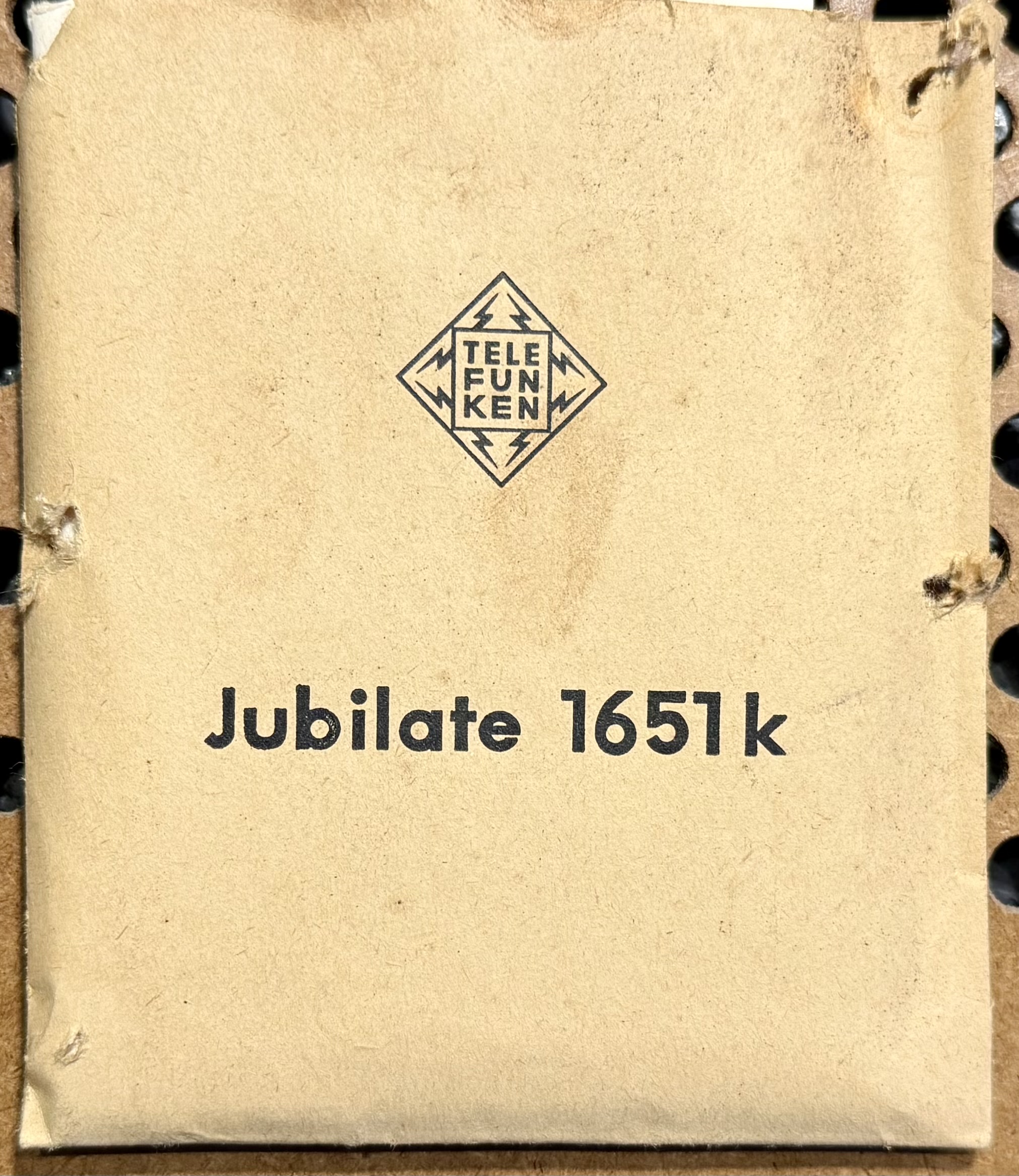

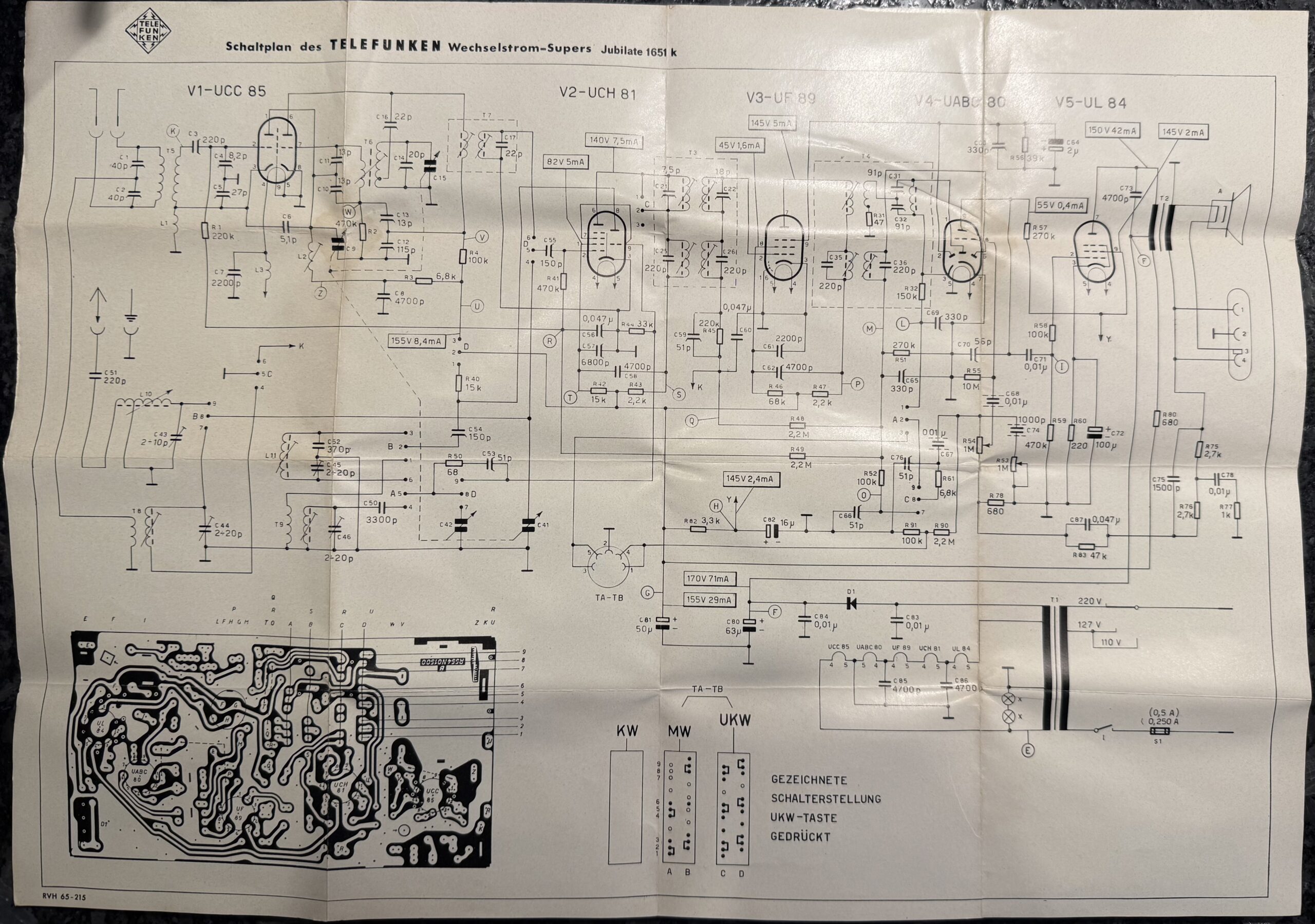

Dem Radio war ein Schaltplan beigefügt.
