Wer denkt bei Crash! Boom! Bang! nicht an Roxette? Wohl nur diejenigen, die schlicht zu spät geboren sind. Aber Scherz beiseite, der Titel steht hier nicht umsonst…

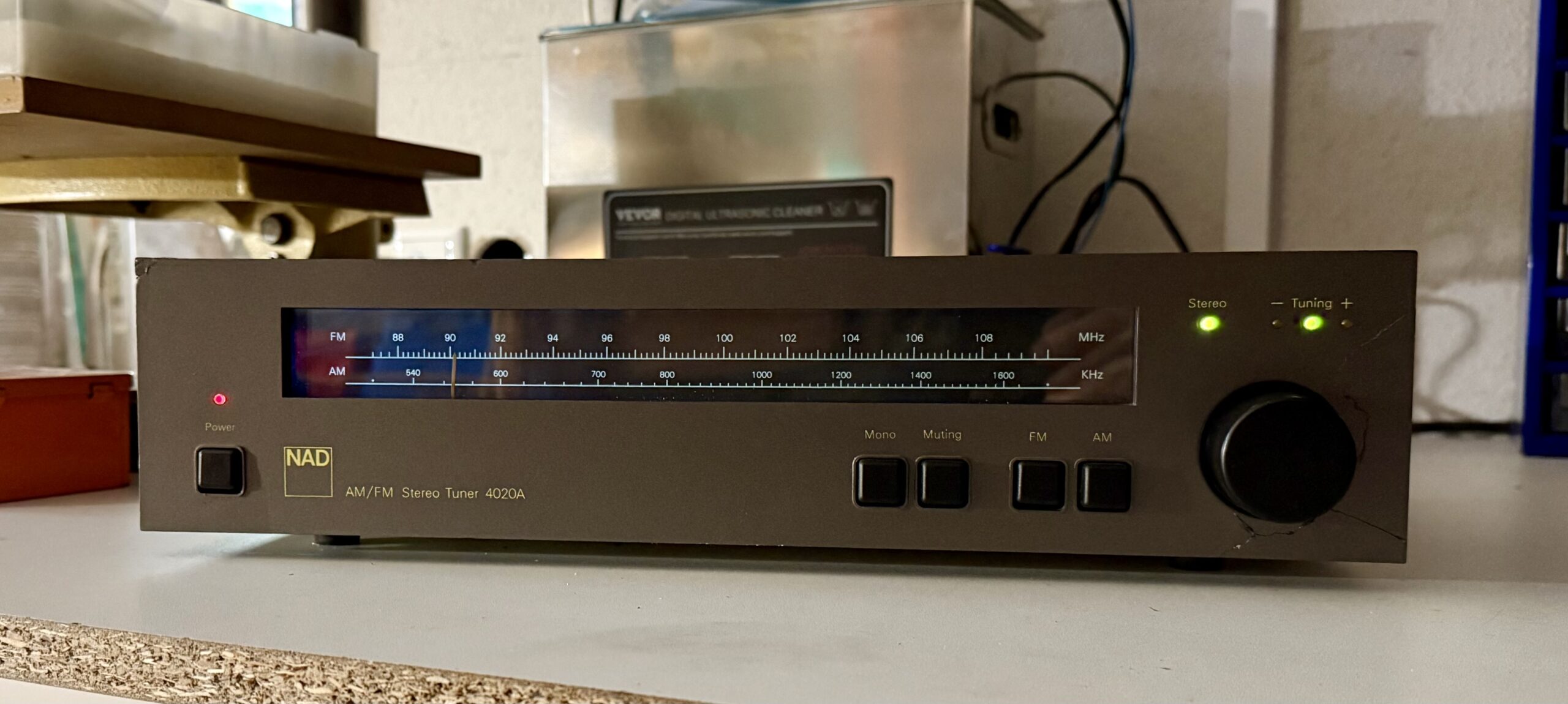

Der NAD Tuner 4020A war immerhin bereits über 10 Jahre alt, als das Lied 1994 erschien.
https://www.hifi-wiki.de/index.php/NAD_4020_A
- Hersteller: NAD
- Typ: 4020A
- Baujahr: 1981 – 1983
- Empfangsprinzip: Superhet
- Wellenbereiche: MW, UKW
- Spannungsarten: Wechselspannung
- Zustand Gehäuse: befriedigend
- Zustand Technik: revidiert, funktioniert
- Herkunft: Privatkauf
- Datum: 01/2026
- Kosten Kauf: 12,50 € zzgl. Versand
- Kosten Ersatzteile:
- Kondensatoren: 5 €
- Arbeitszeit: ca. 3 h

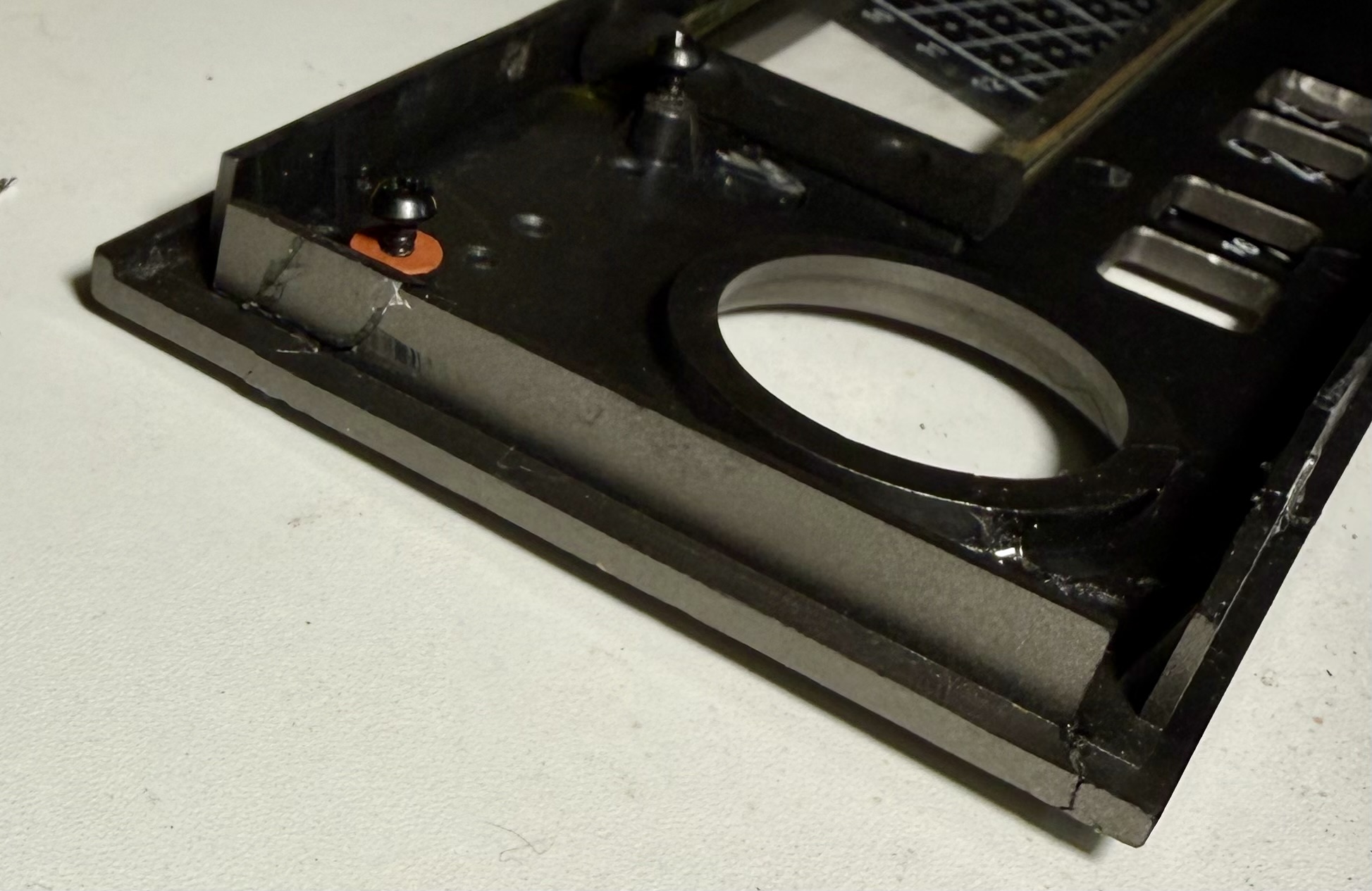

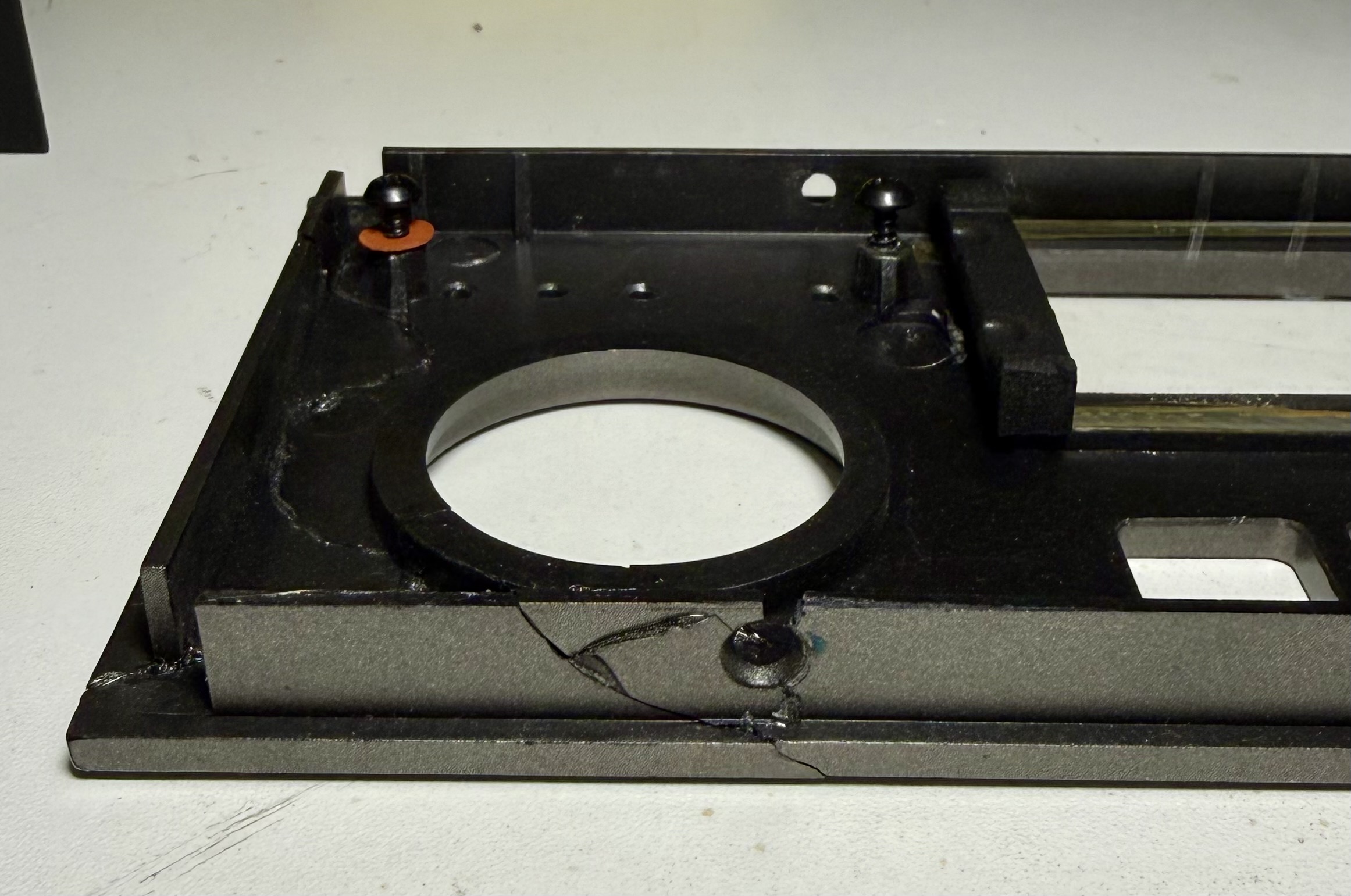

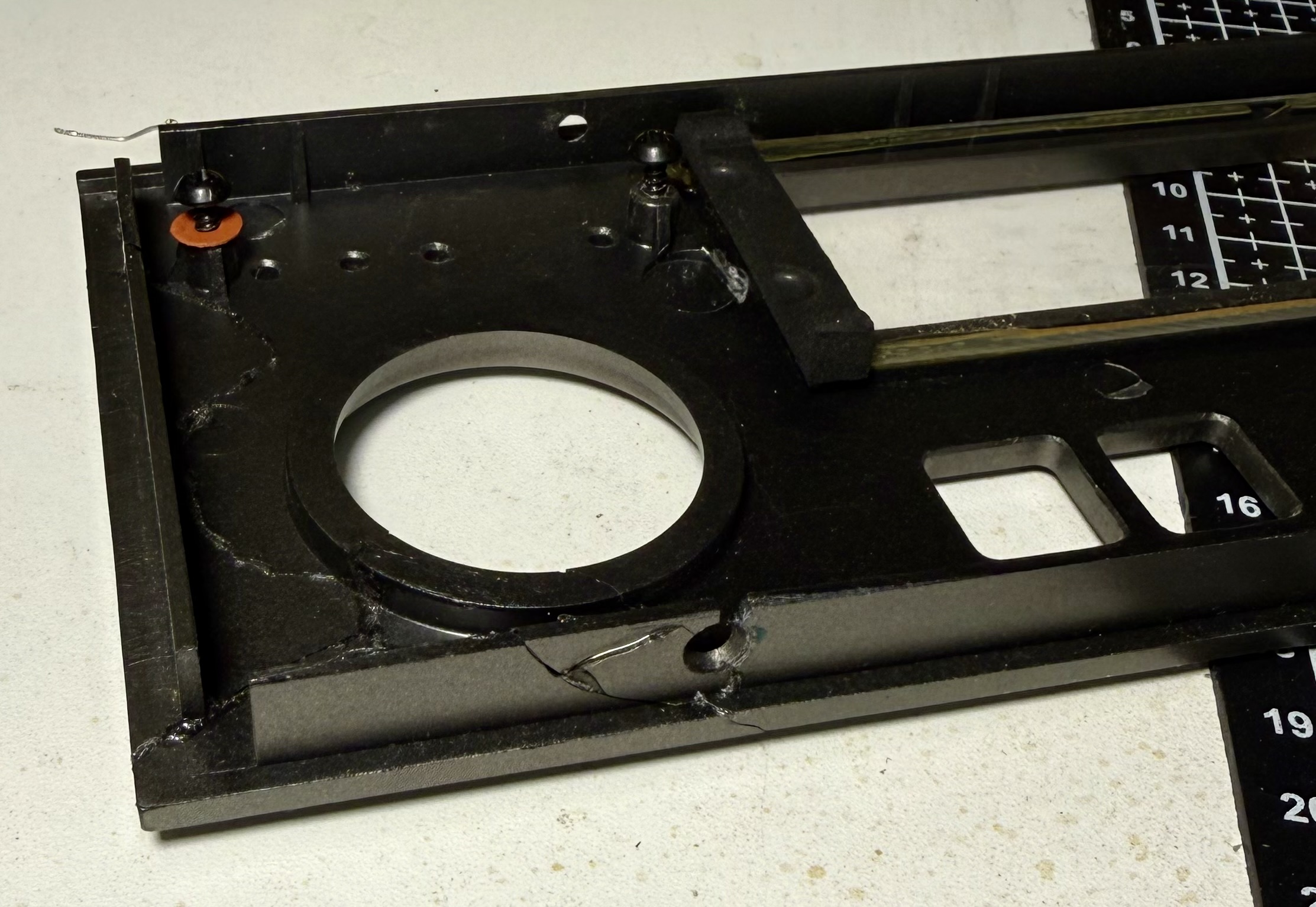

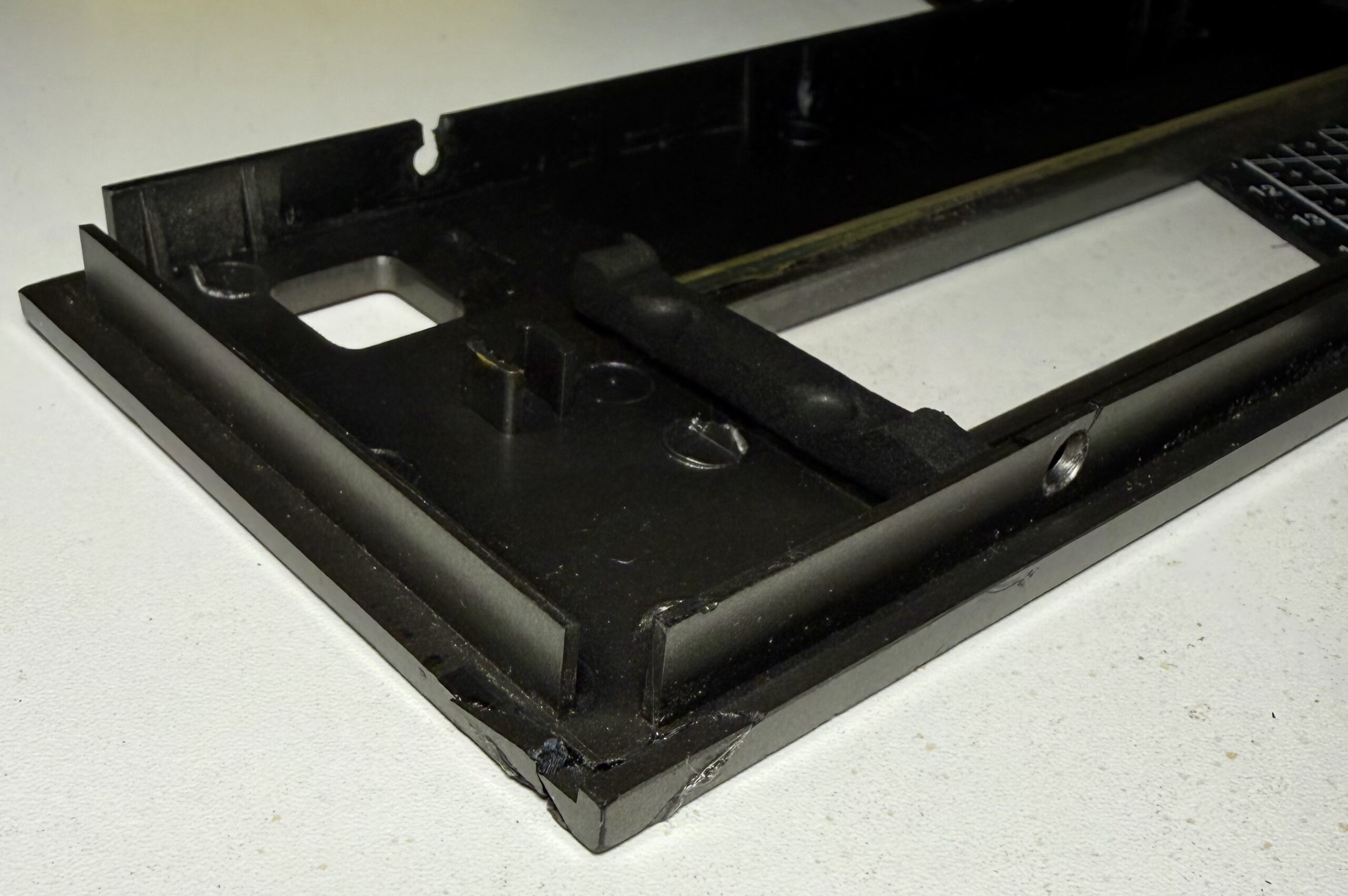

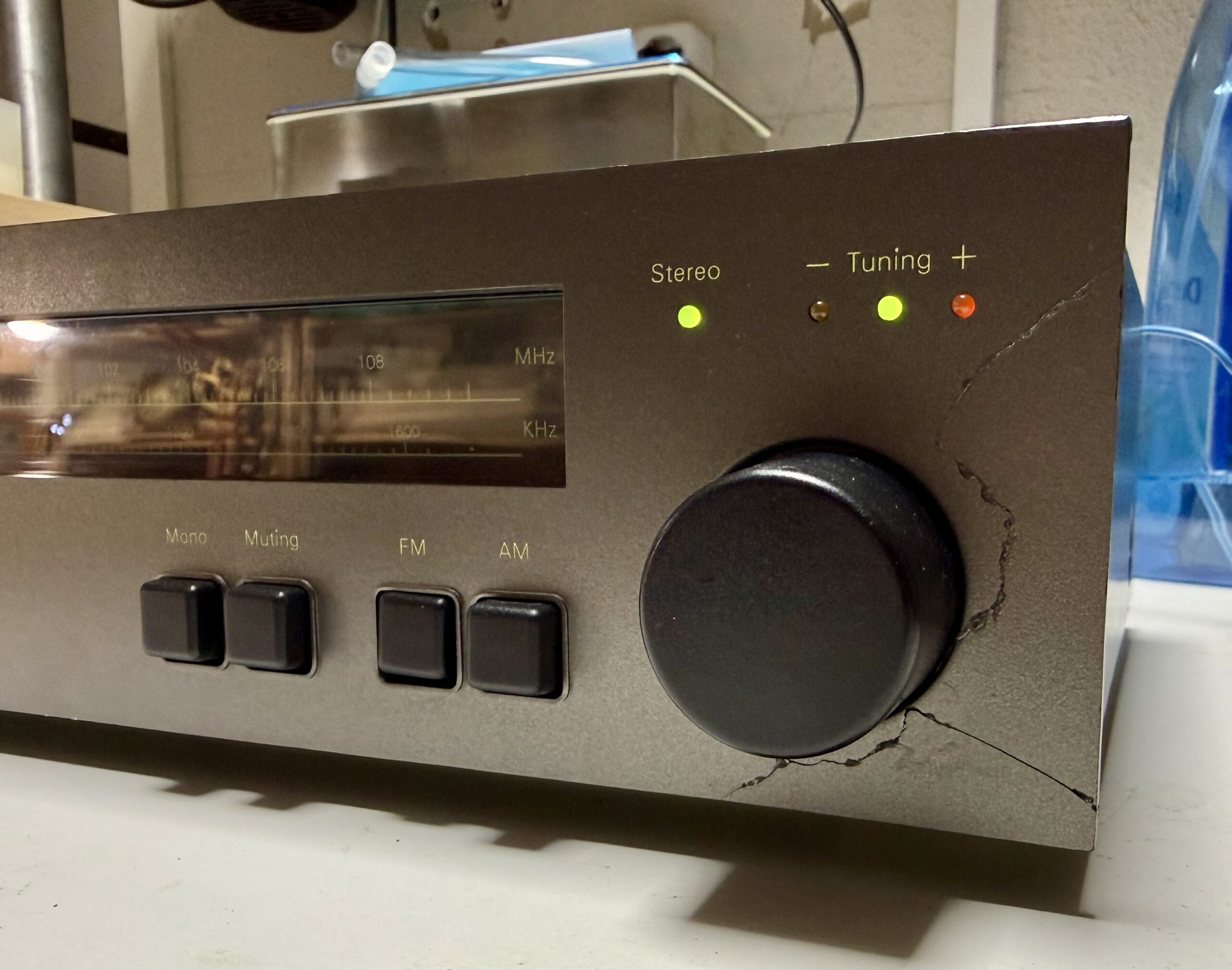

… und da war es wieder, das leidige Problem der Verpackung. Ohne Polsterung rundherum wird das leider nichts. Hier die Bilder des bereits gelösten Puzzles:
Da ich den Tuner in meiner Werkstatt stehen habe, um ab und zu Radio zu hören, belasse ich es so. Schön ist leider anders…

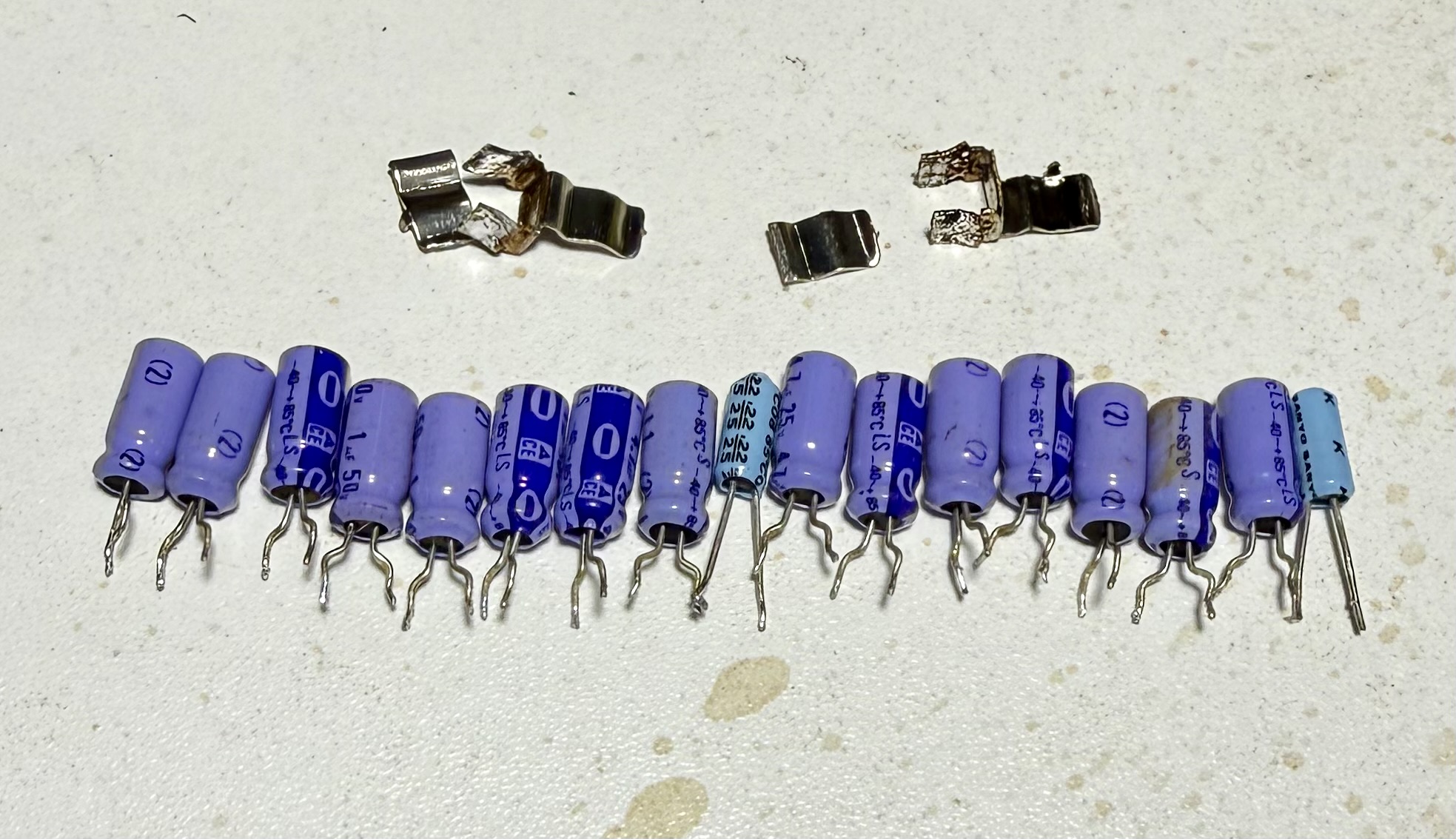

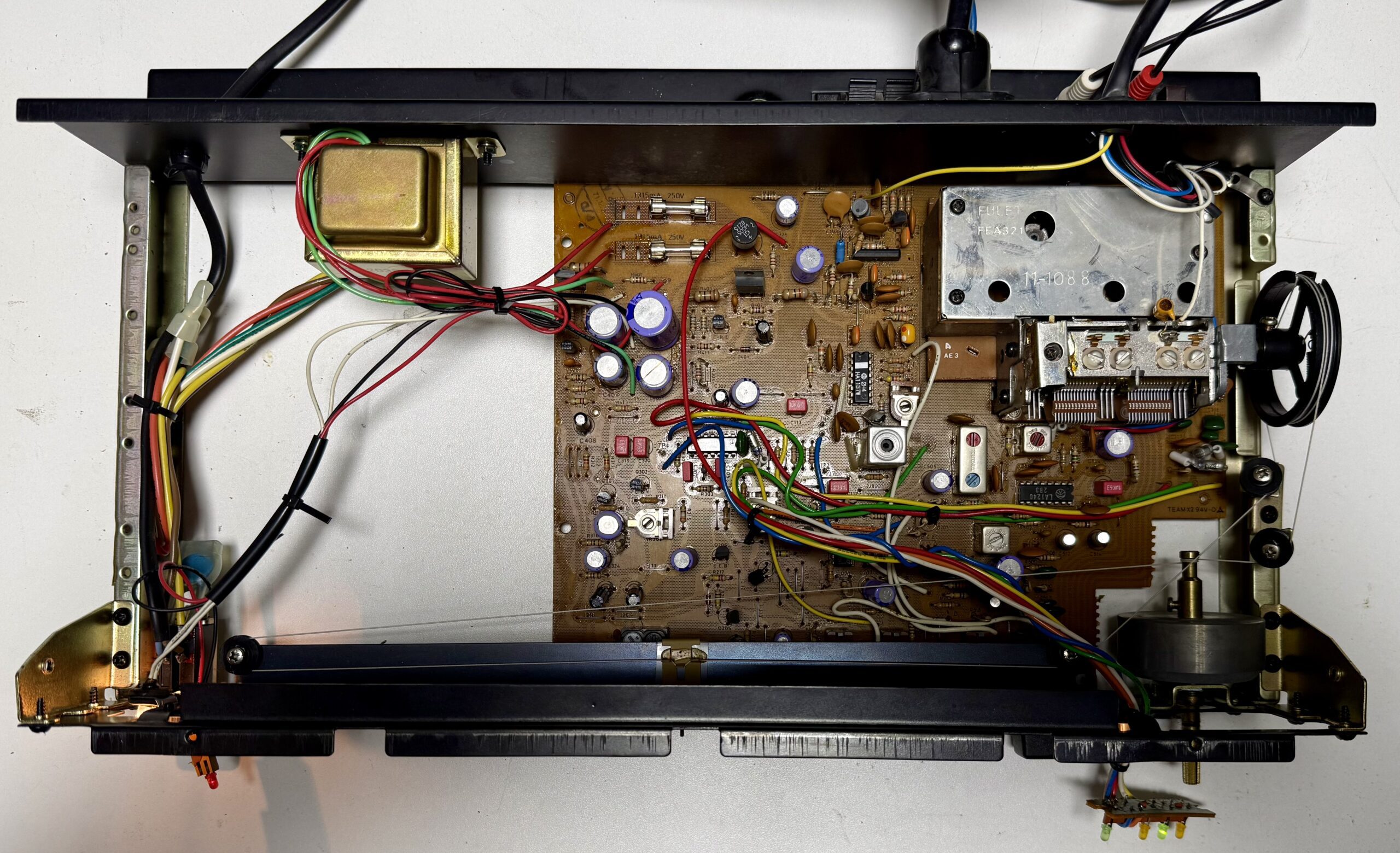

Technisch war es das Übliche. Die Elkos unterhalb von 10 µF waren überwiegend platt und mussten getauscht werden.
Was war darüber hinaus zu erledigen?
- kalte Lötstellen beseitigen
- Cinch-Buchsen reparieren
- Entstörkondensator prüfen
- Skalenbeleuchtung ersetzen

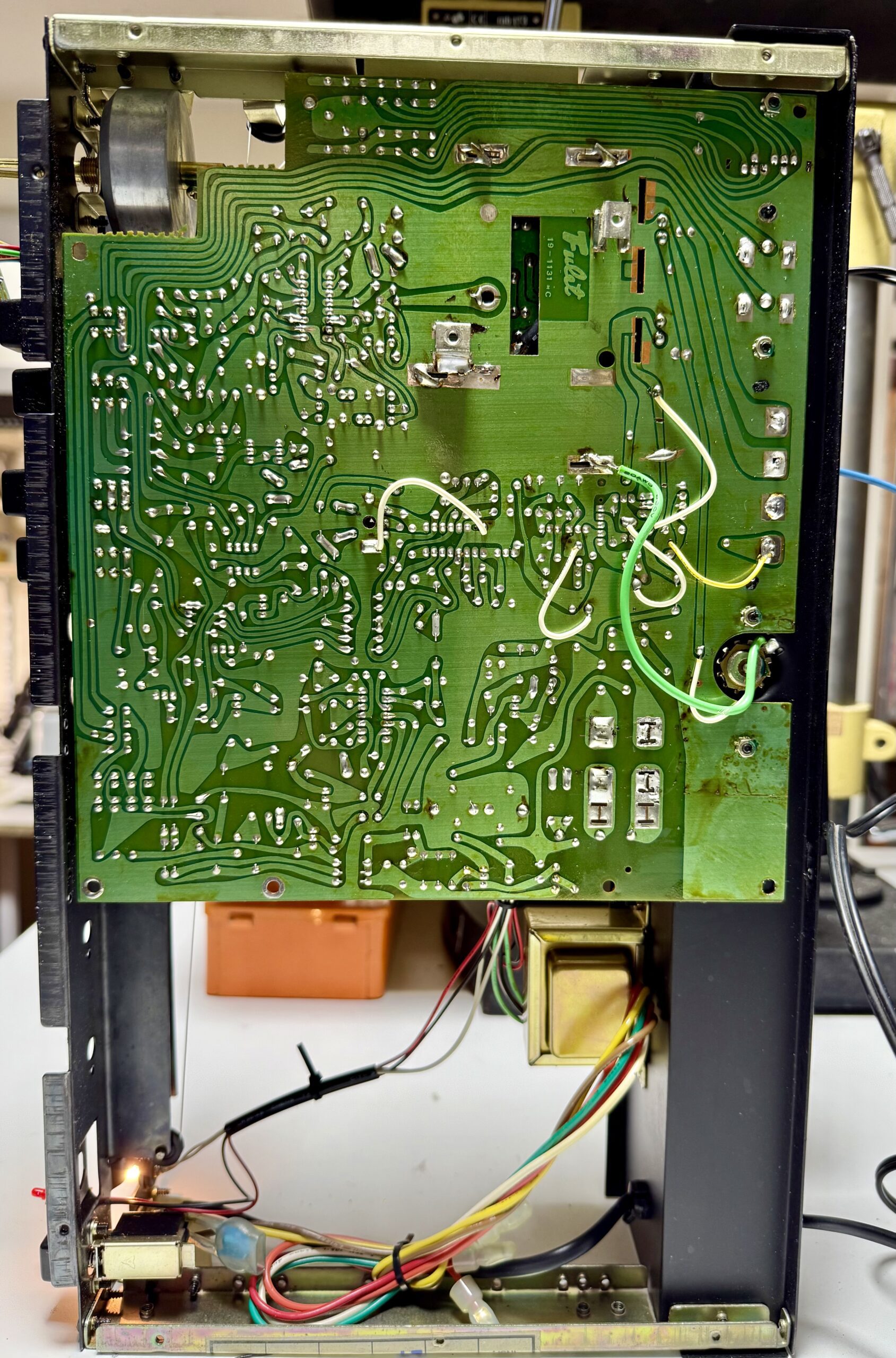

1. Es gab mehrere kalte Lötstellen. Kritisch sind vor allem die mechanisch belasteten Teile wie Schalter und Buchsen. Die Kontakte habe ich alle nachgelötet.

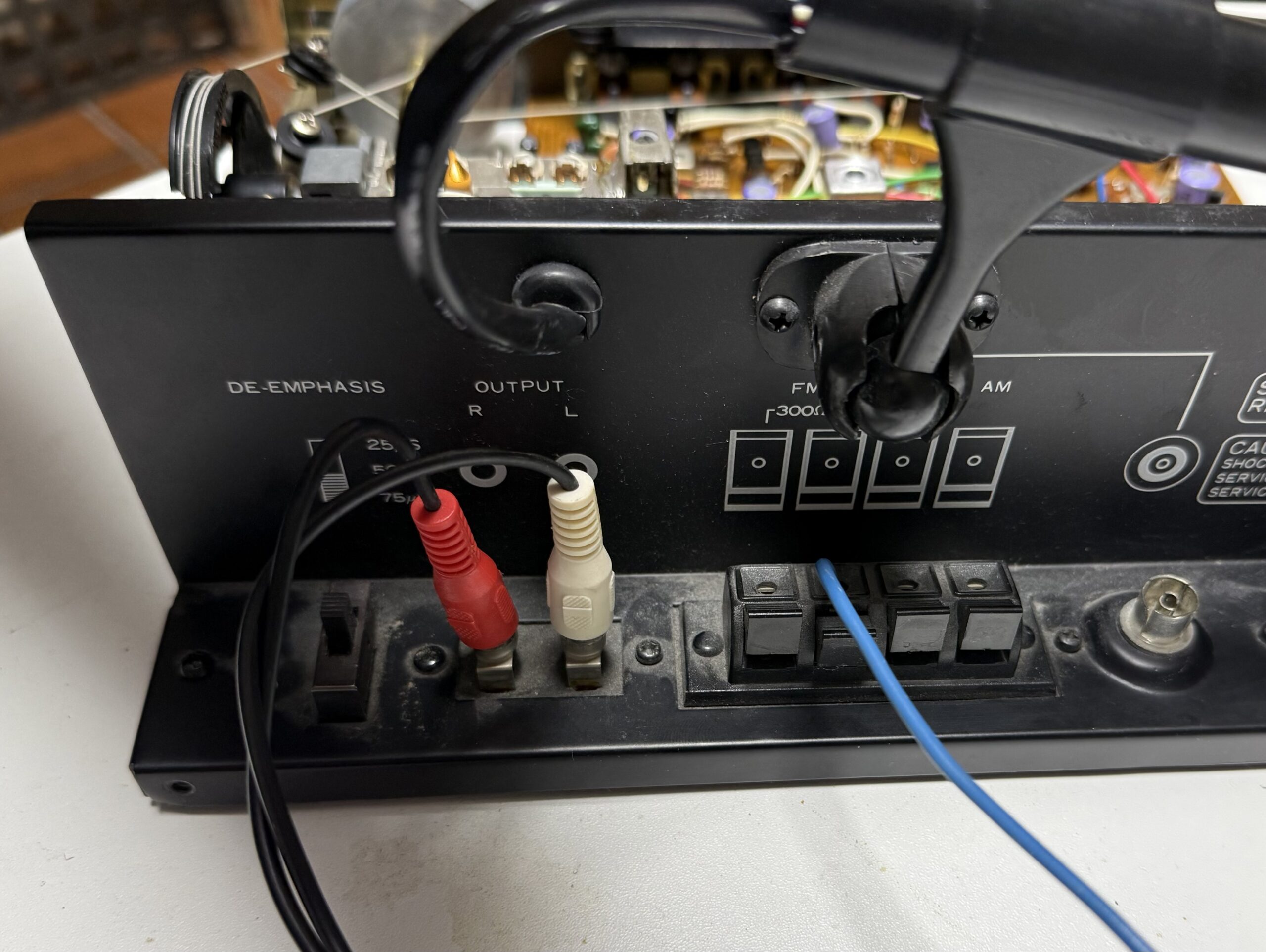

2. Die Cinchbuchsen (vor allem die für den rechten Kanal) waren leicht verbogen. Also habe ich sie ausgelötet, gerichtet und gereinigt und danach wieder eingebaut.
3. Der Entstörkondensator am Netzschalter war 50 % über seinem Nennwert… No more comments!
4. Die Skalenbeleuchtung ist eine Soffitte mit 7 V Nennspannung. Sie funktionierte zwar noch, aber da ich das Gerät einmal geöffnet hatte, wollte ich sie mit einer LED ersetzen. Die Spannungsversorgung habe ich mit 6,7 V AC gemessen, so dass ich neben dem Vorwiderstand auch noch eine Diode zur Gleichrichtung einbauen musste. Die weißen LED haben meist 3,6 V und 20 mA. An der Diode in Reihe fallen ebenfalls ca. 0,6 V ab. Also musste der Vorwiderstand für einen Spannungsabfall von ca. 2,5 V dimensioniert werden. Ich habe 120 Ω ermittelt.
R = U / I
R = 2,5 V / 0,02 A
R = 125 Ω

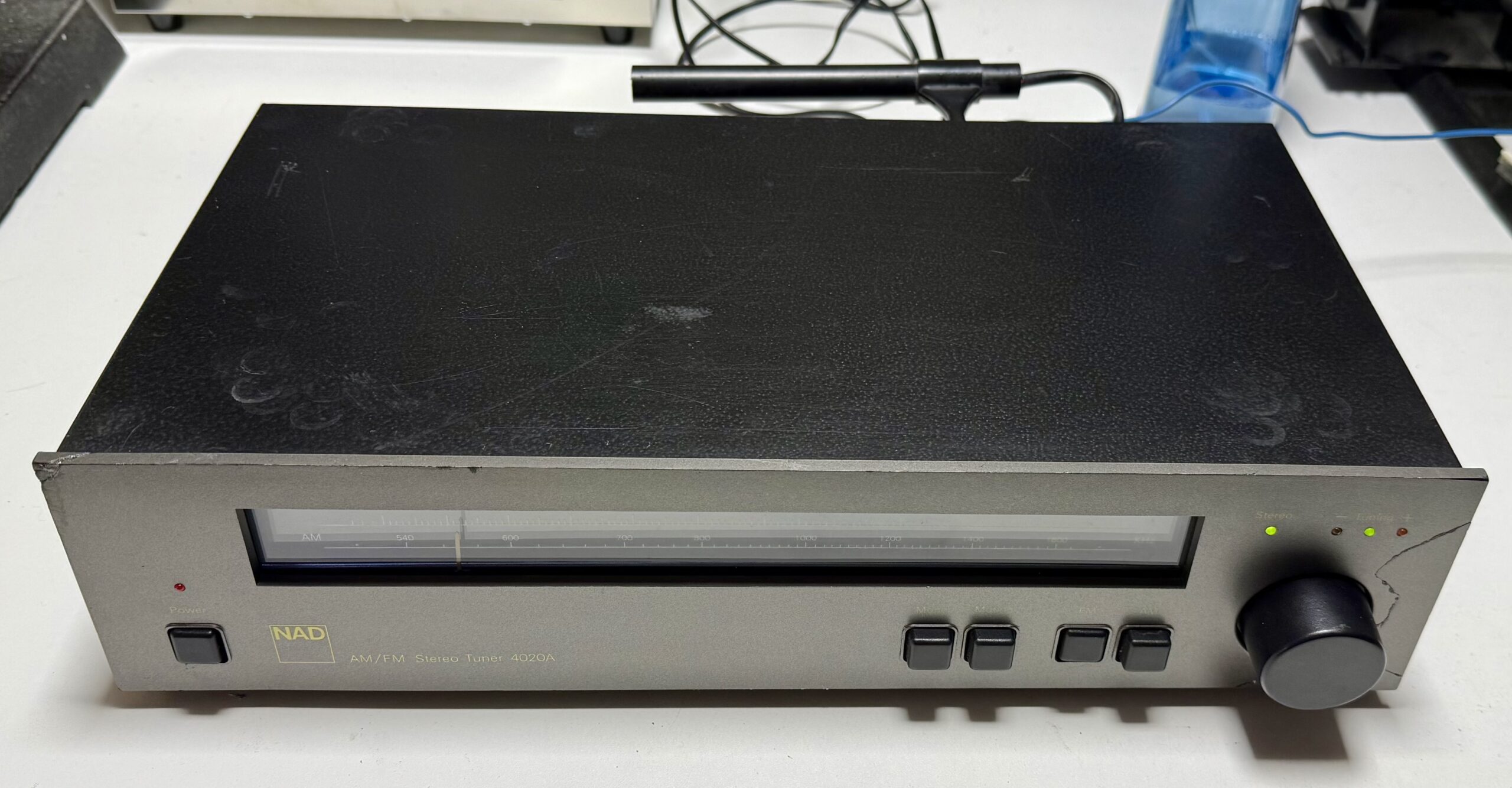

Abschließend noch ein paar Impressionen:
Crash! Boom! Bang! – Für alle Roxette-Fans hier der Song:
Mein Tuner hat den Crash gut überstanden und ist jetzt Teil meiner Werkstatt-Beschallung 😉 Insofern ist alles nochmal gut gegangen.
