Das Universum 11-Transistor-Autoradio ATR-940 ist ein Autoradio, welches für den Quelleversand gebaut wurde. Als Vorlage dient meiner Ansicht nach das Sharp Auto Radio ATR-940.
https://www.radiomuseum.org/r/quelle_11_transistor_autoradio_a.html
https://www.radiomuseum.org/r/sharp_auto_radio_atr_940.html
- Hersteller: Sharp?
- Typ: ATR-940
- Baujahr: 1970 bis 1975?
- Empfangsprinzip: Superhet
- Wellenbereiche: LW, MW, KW, UKW
- Spannungsarten: Gleichspannung 6/12 V
- Zustand Gehäuse: schlecht
- Zustand Technik: ungeprüft
- Herkunft: Kleinanzeigen
- Datum: 10/2025
- Kosten: 20 € zzgl. Versand
Zustand bei Erhalt

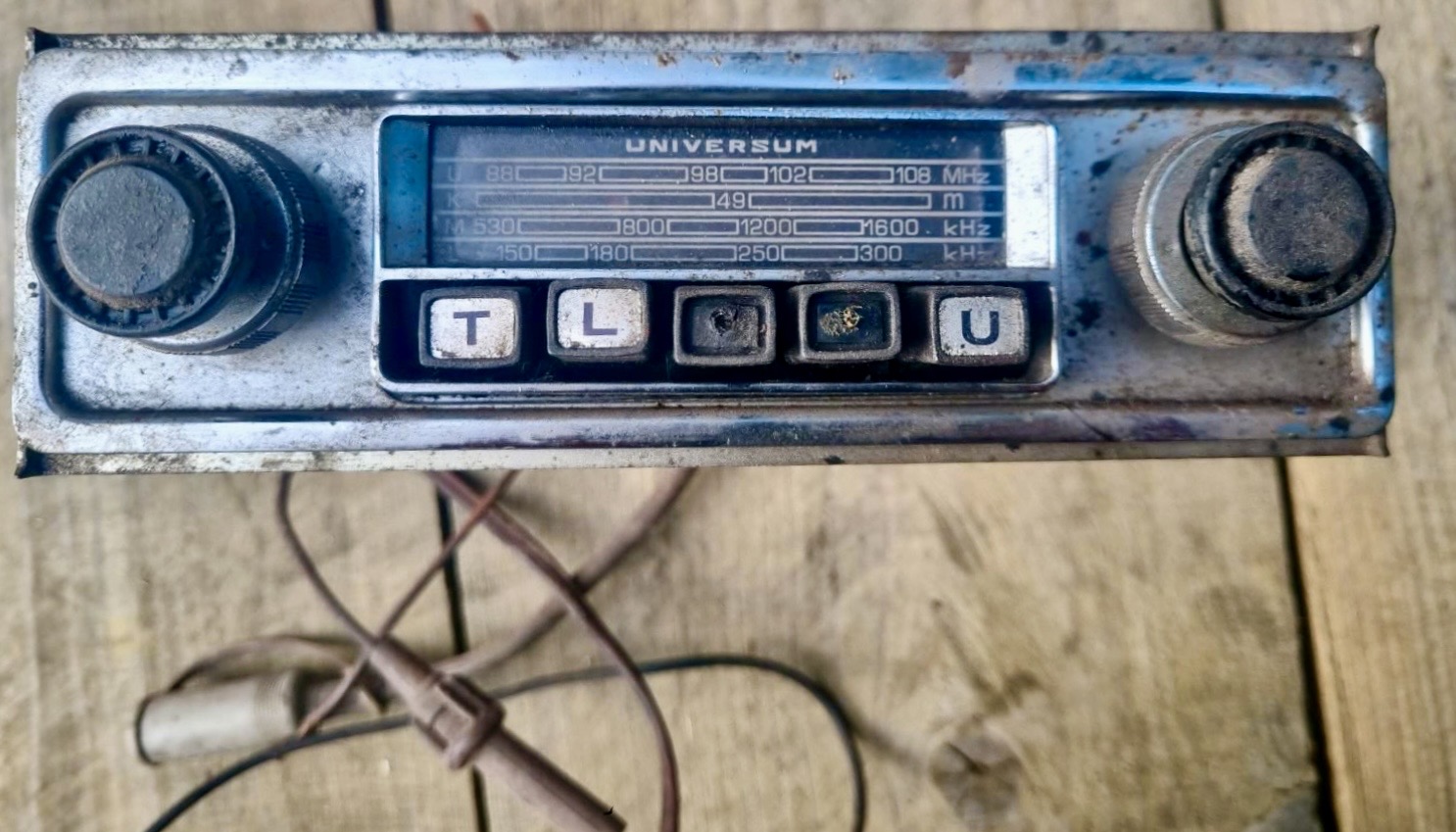

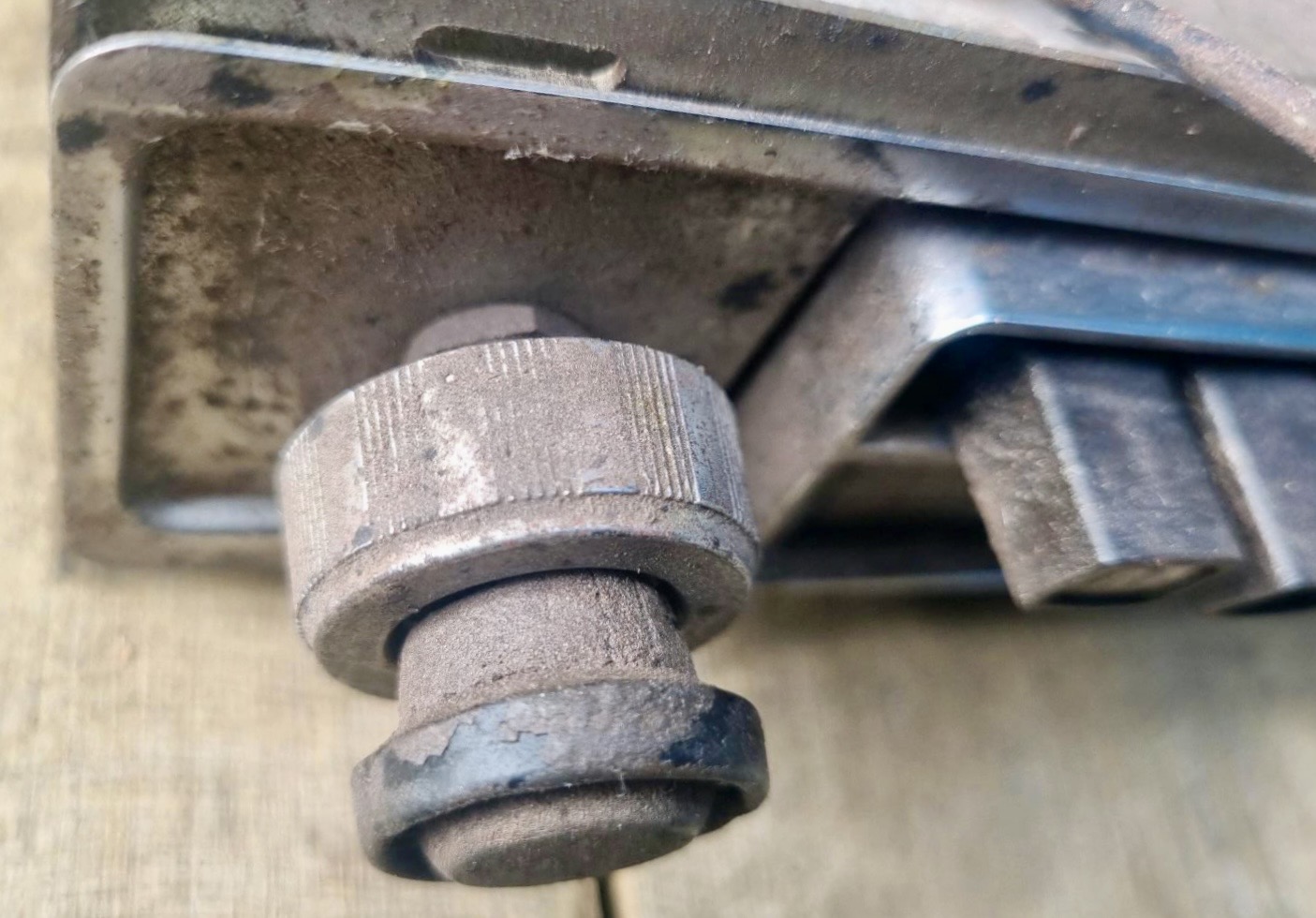

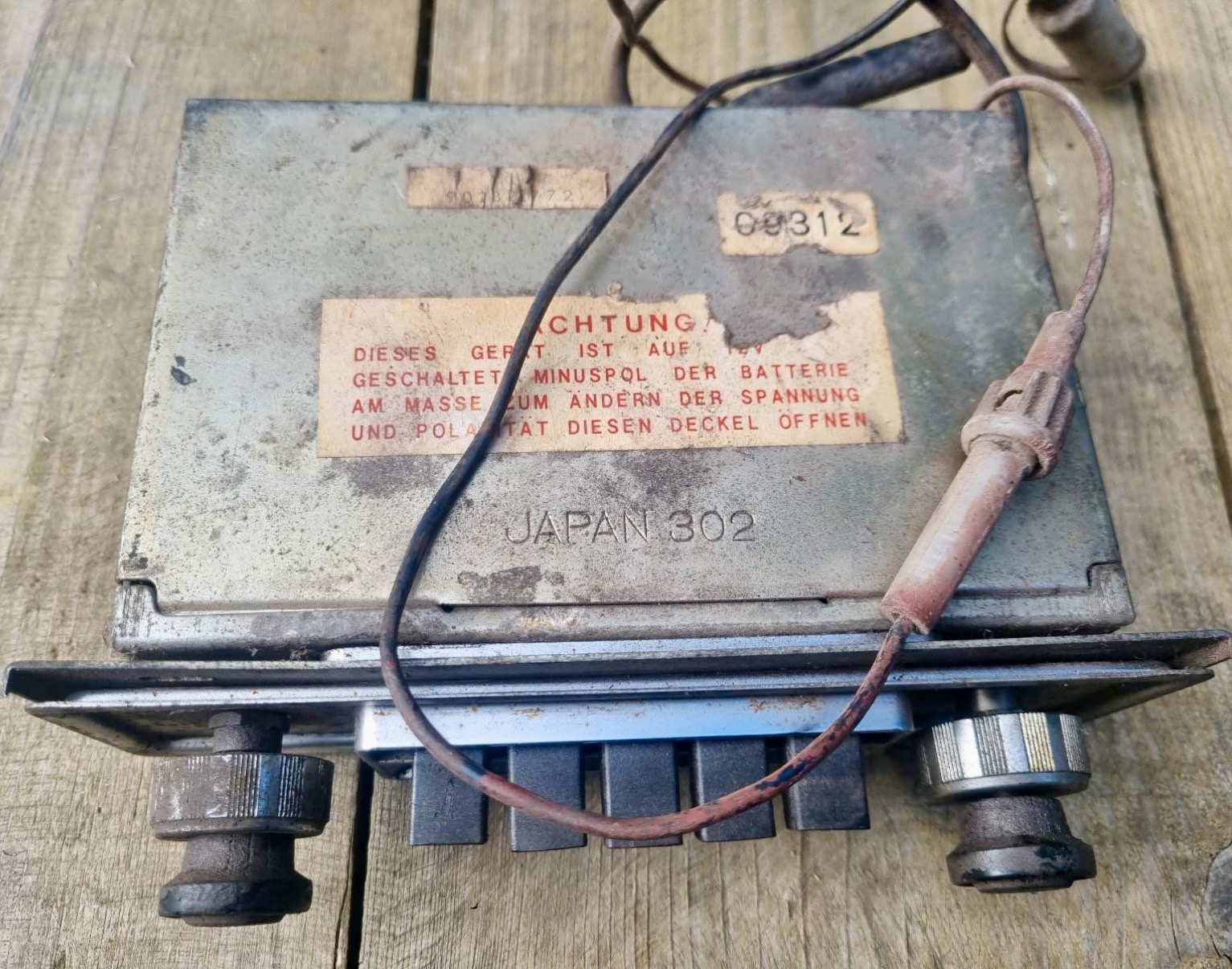

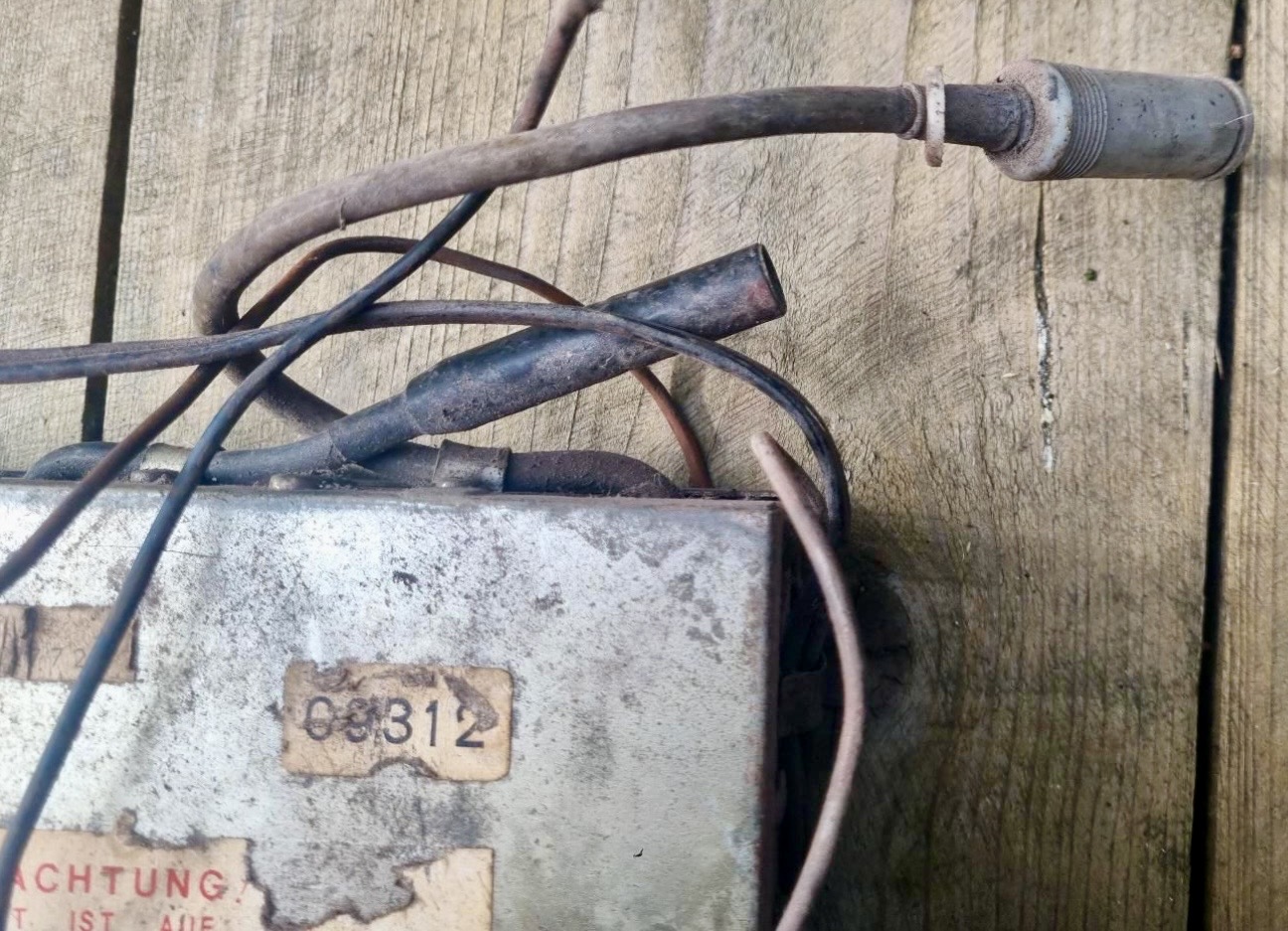

Biete hier aus einem Nachlass ein Universum Oldtimer Autoradio an.
Angaben des Verkäufers
Keine Funktion getestet daher wird es an Bastler als defekt verkauft.

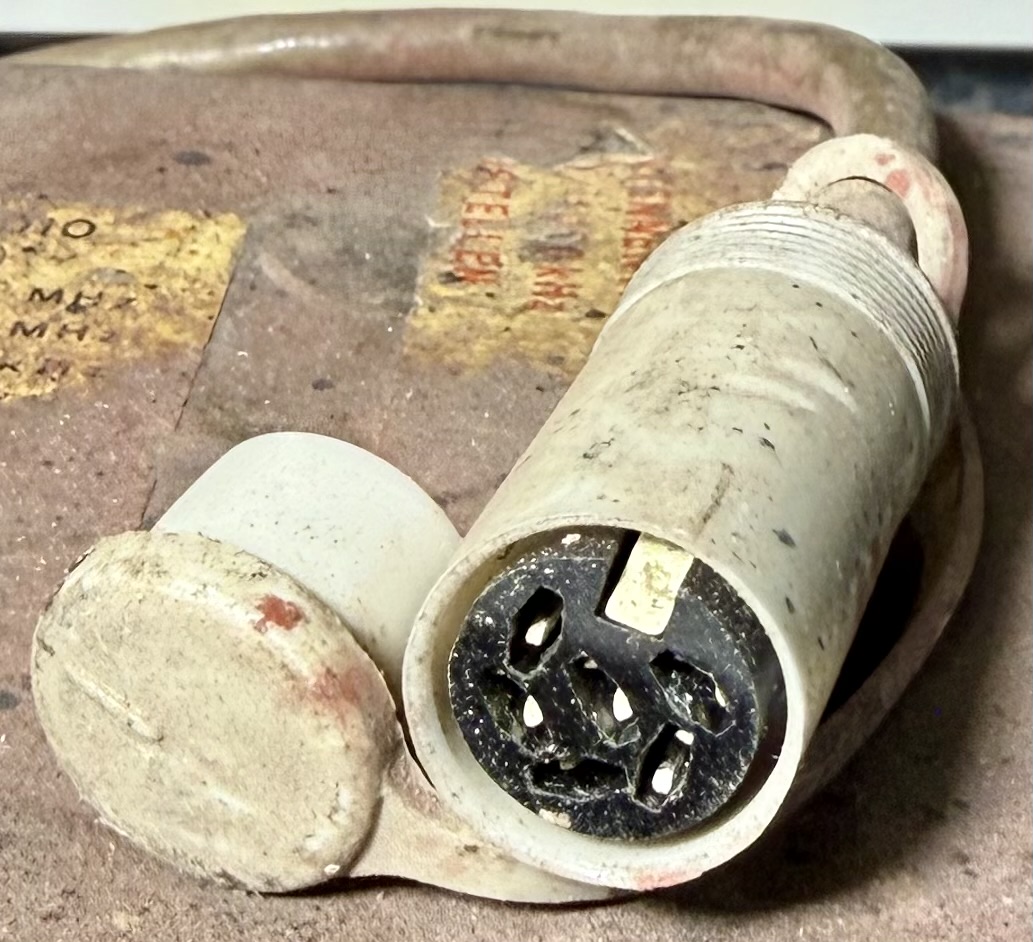

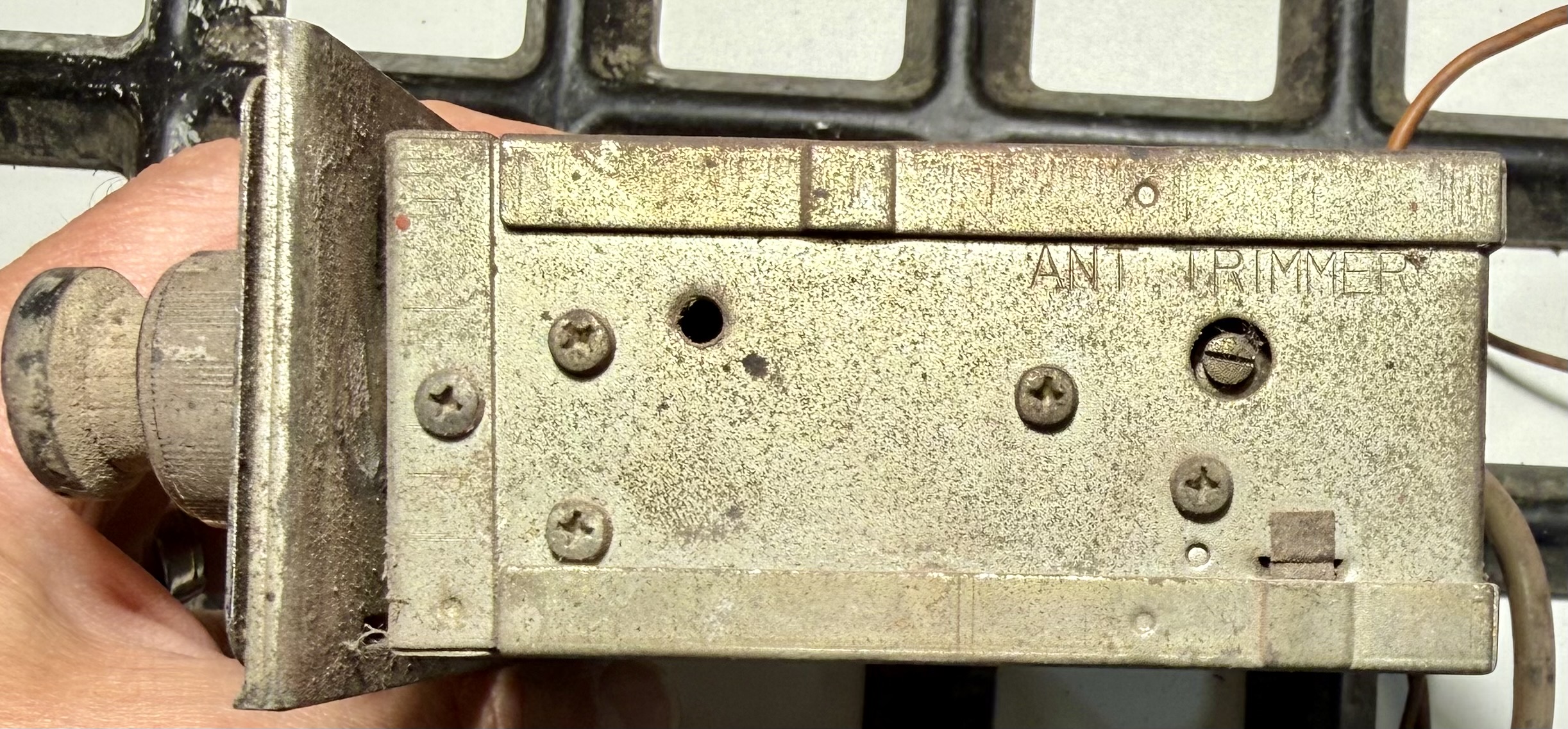

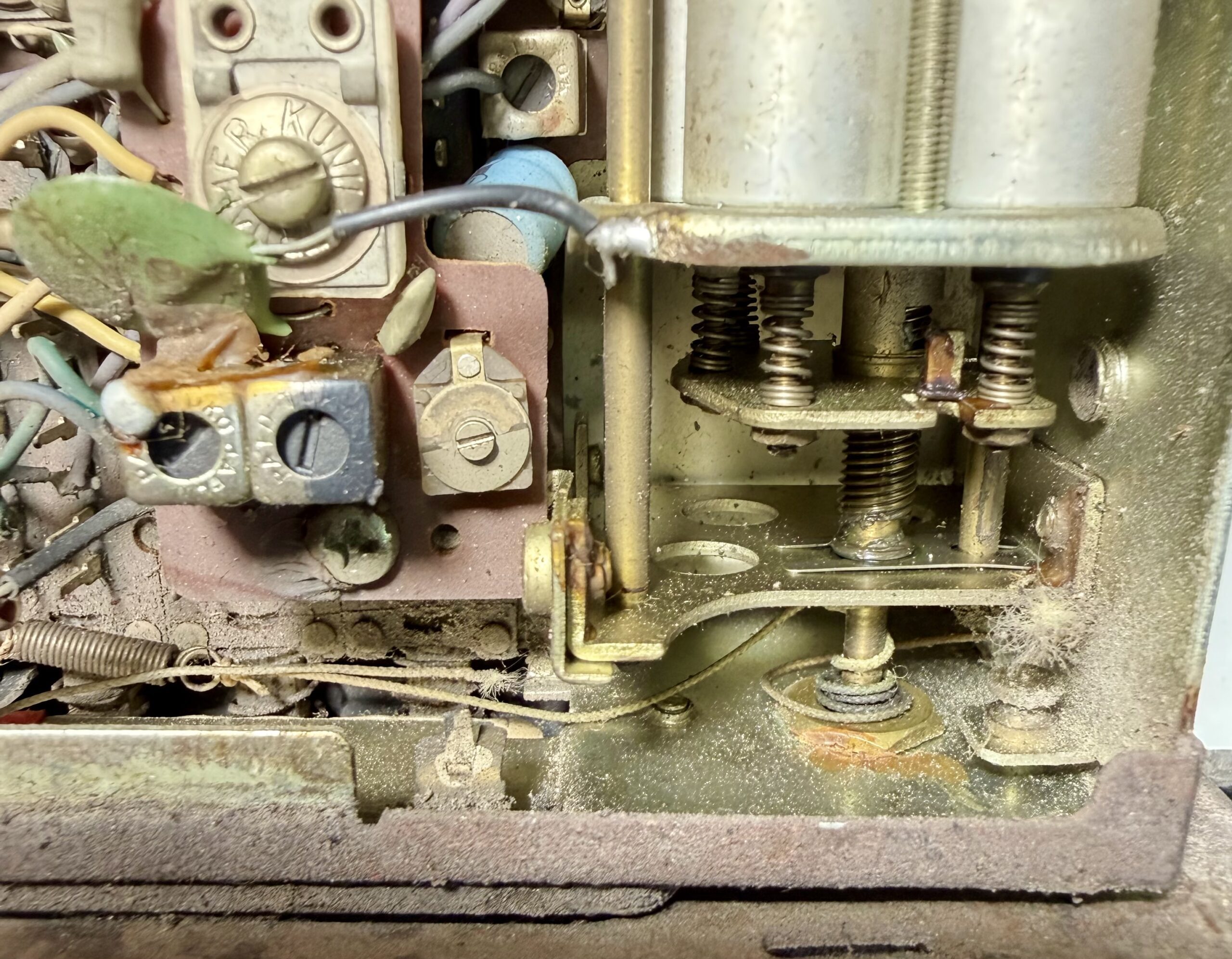

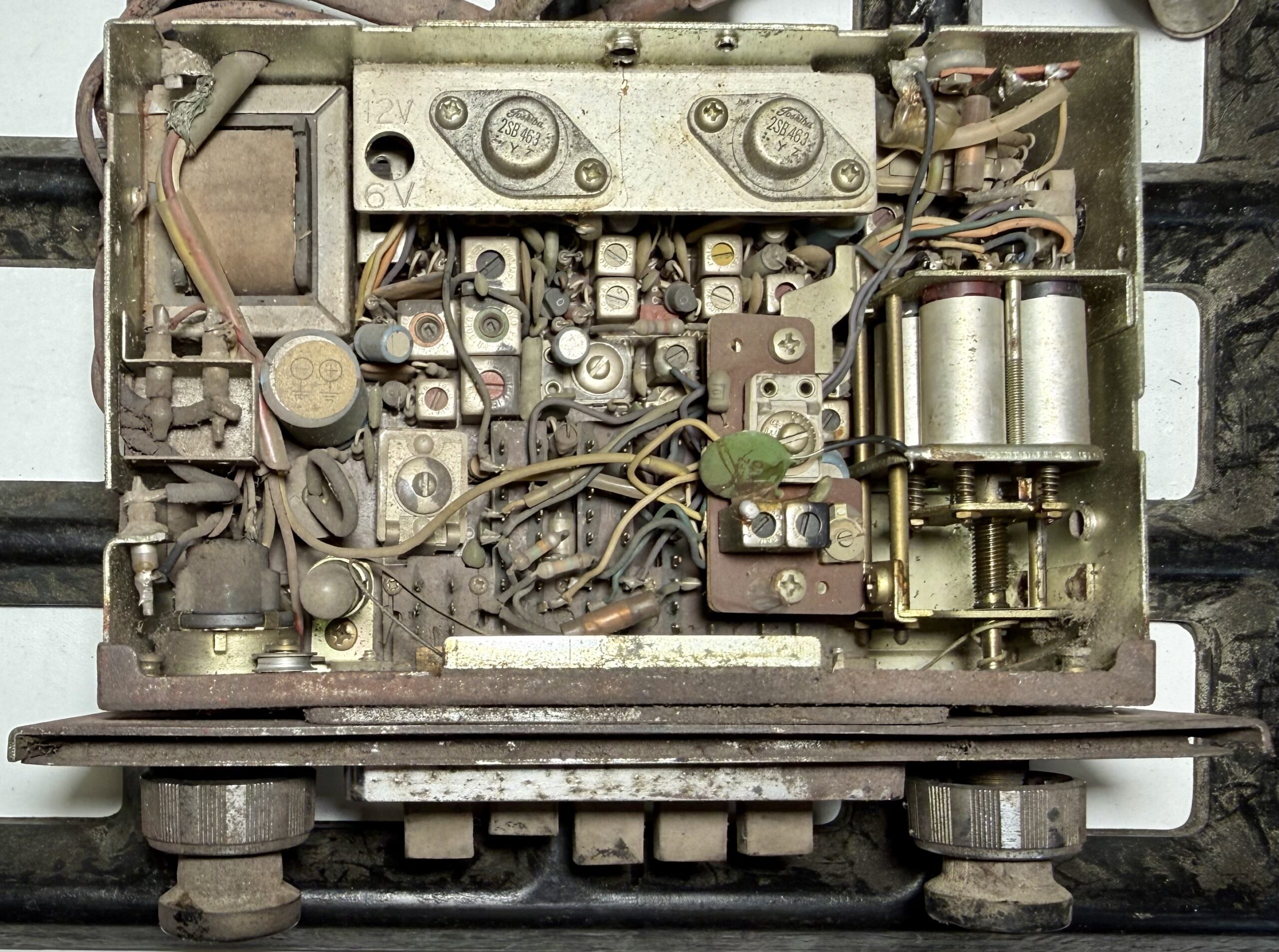

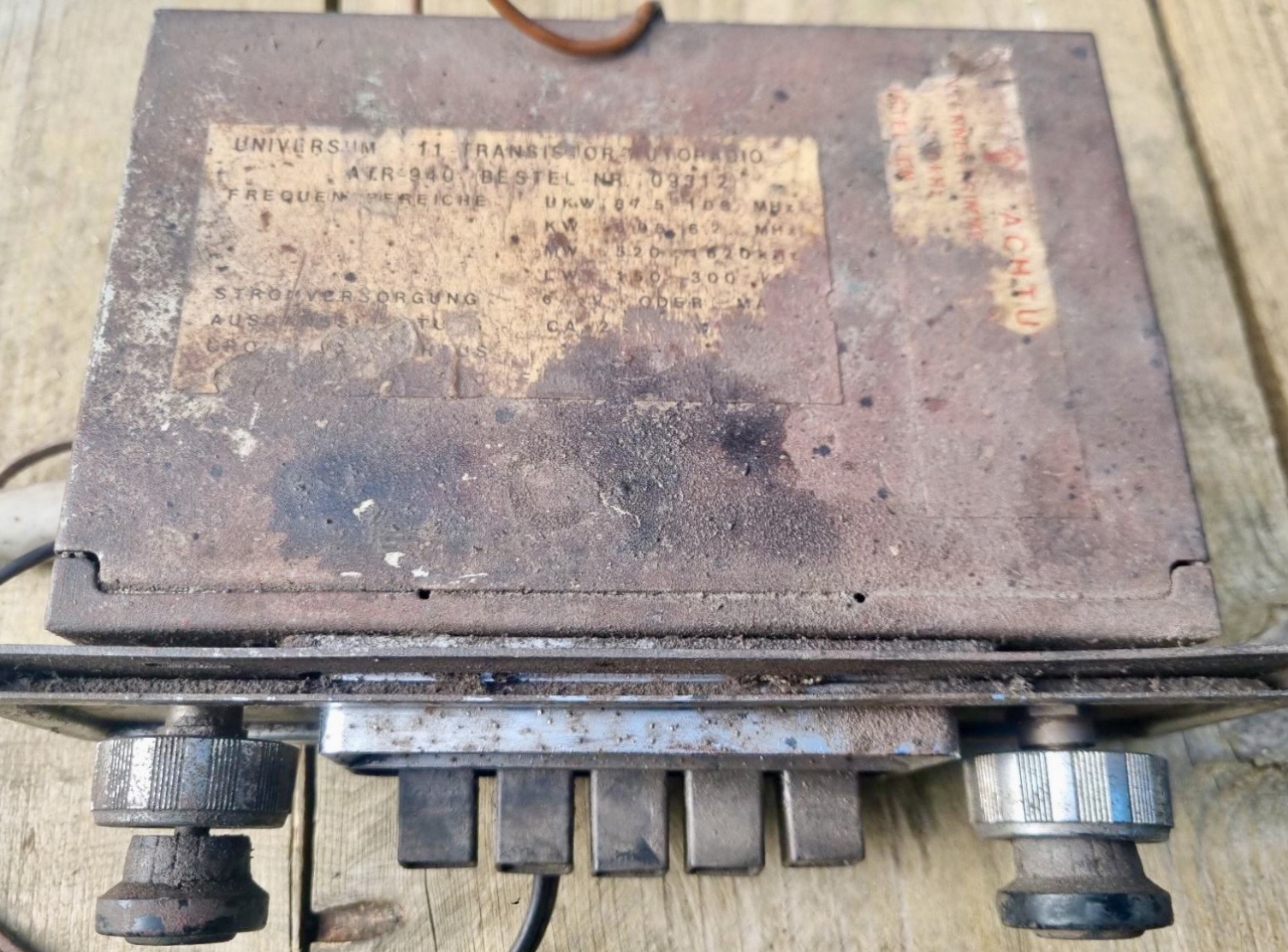

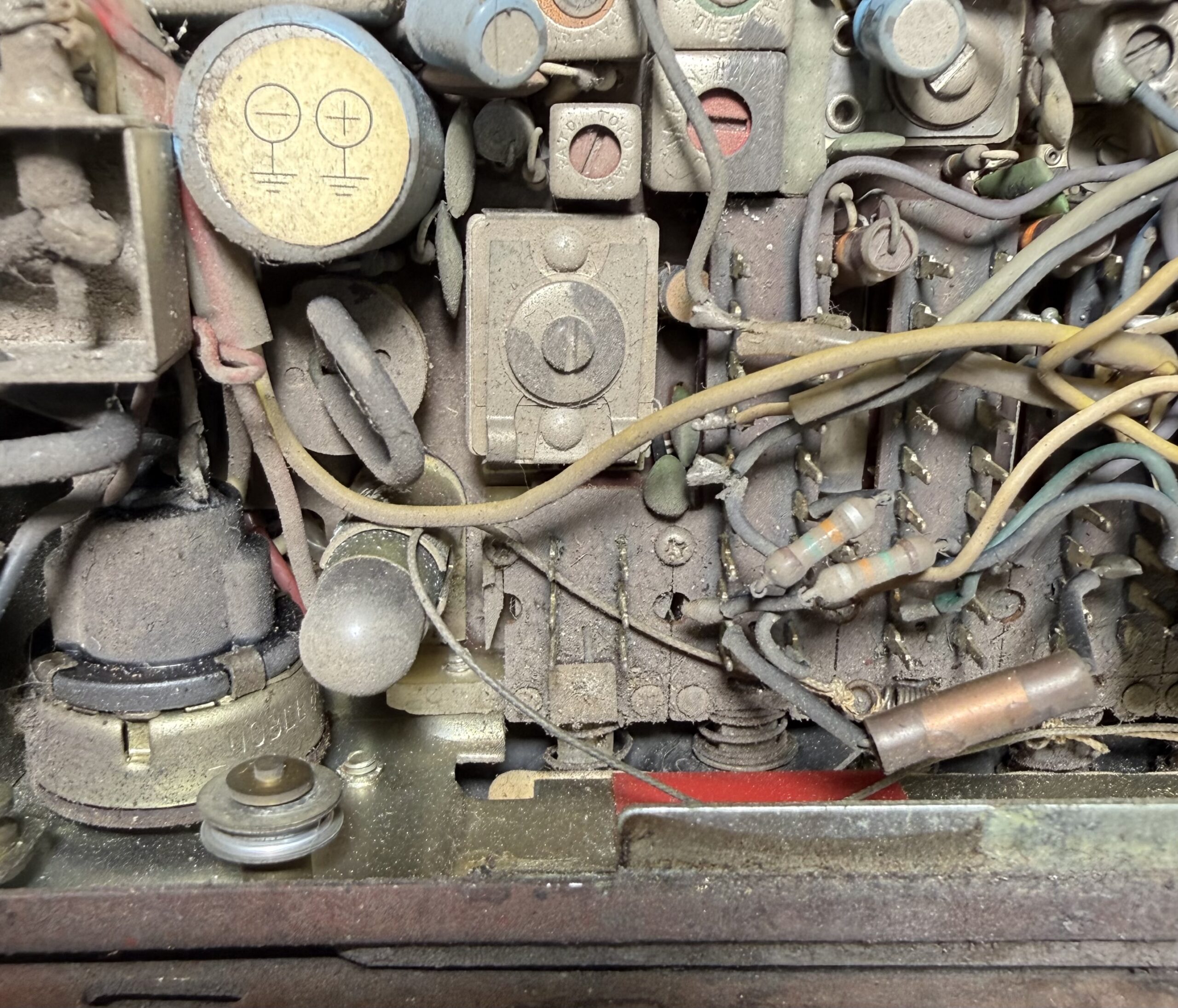

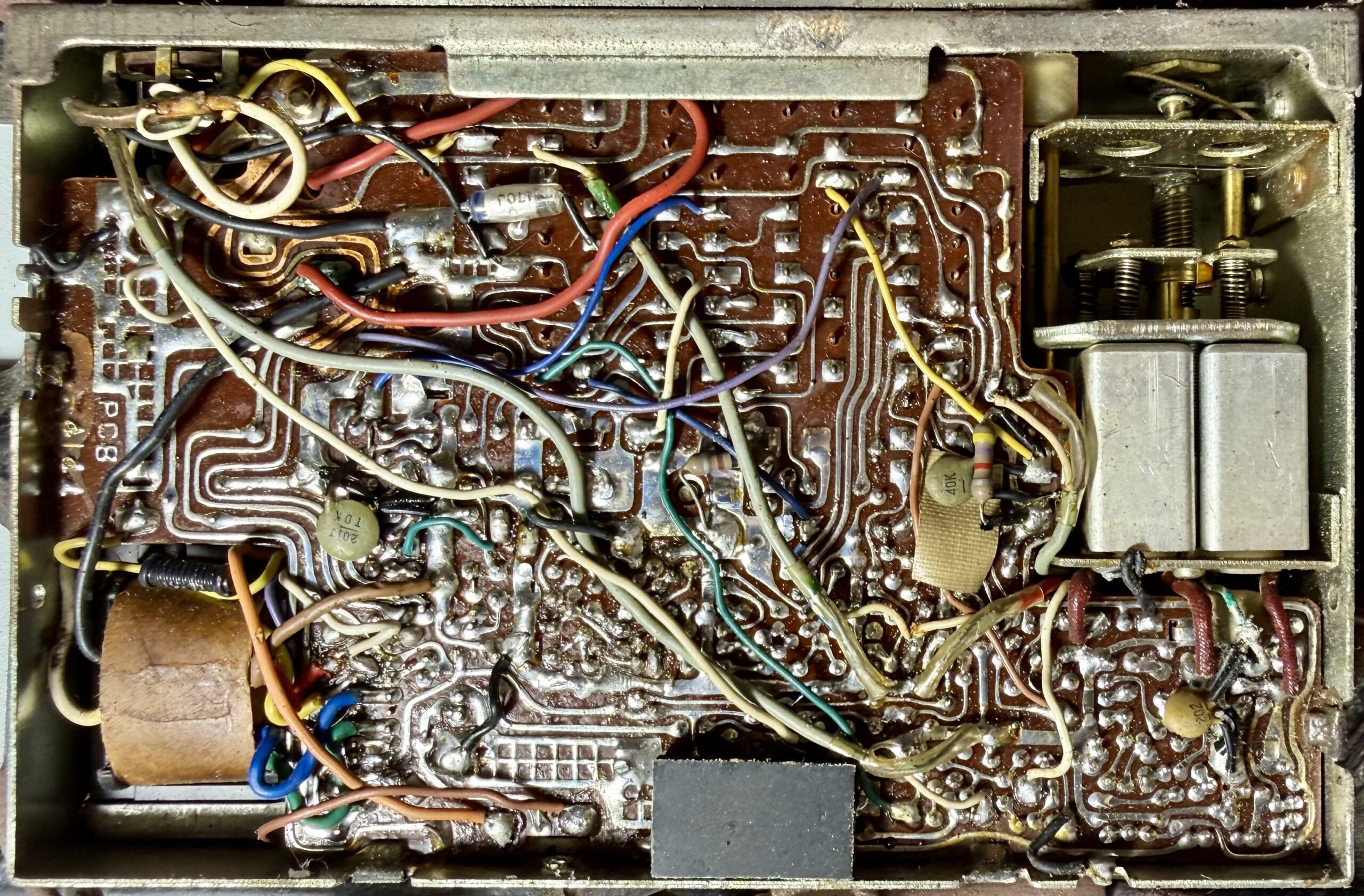

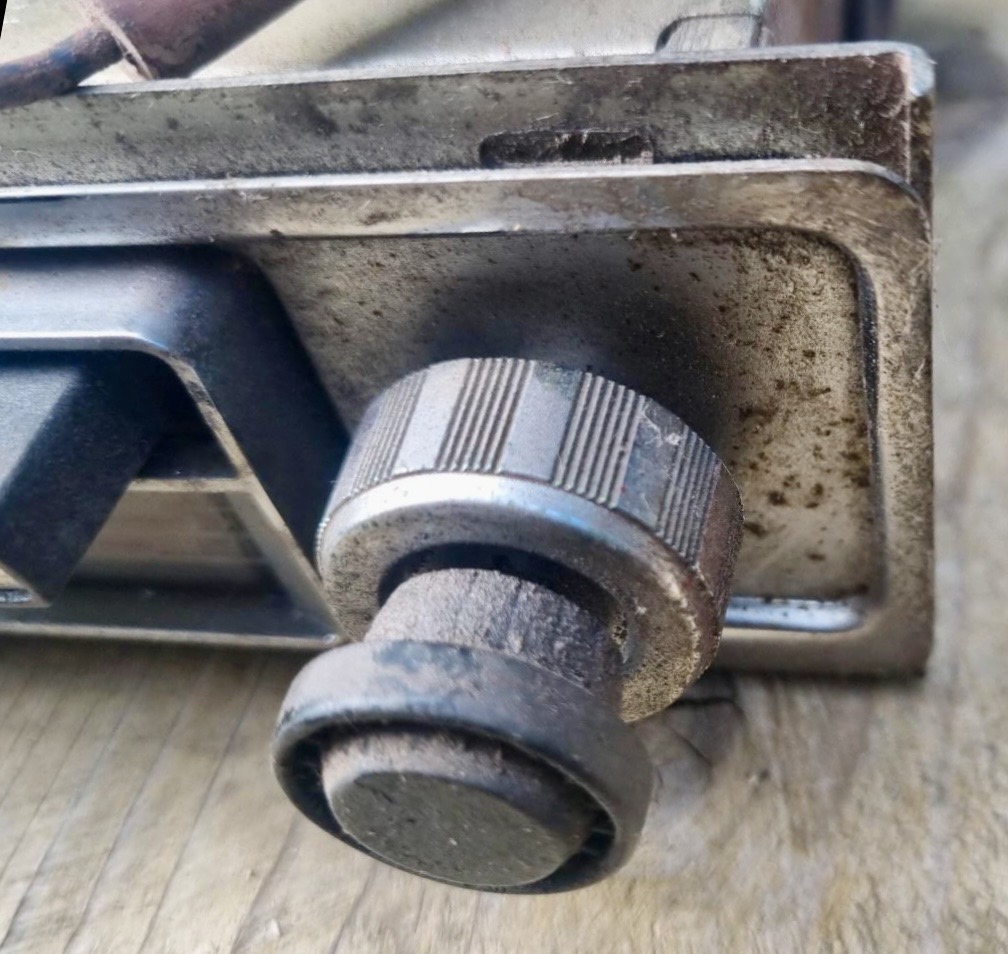

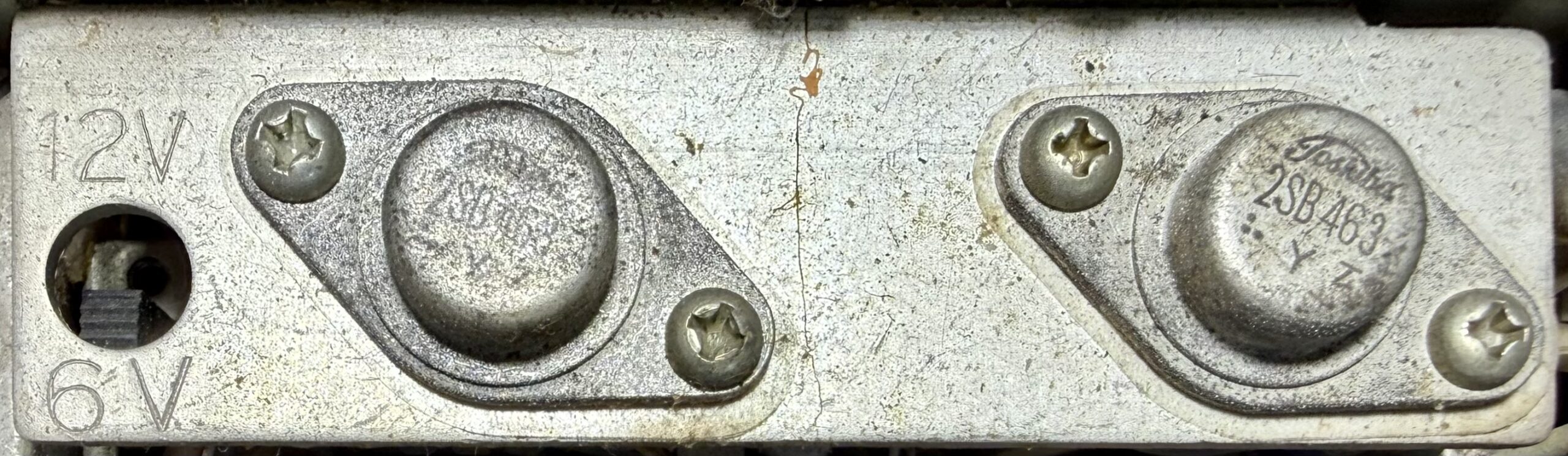

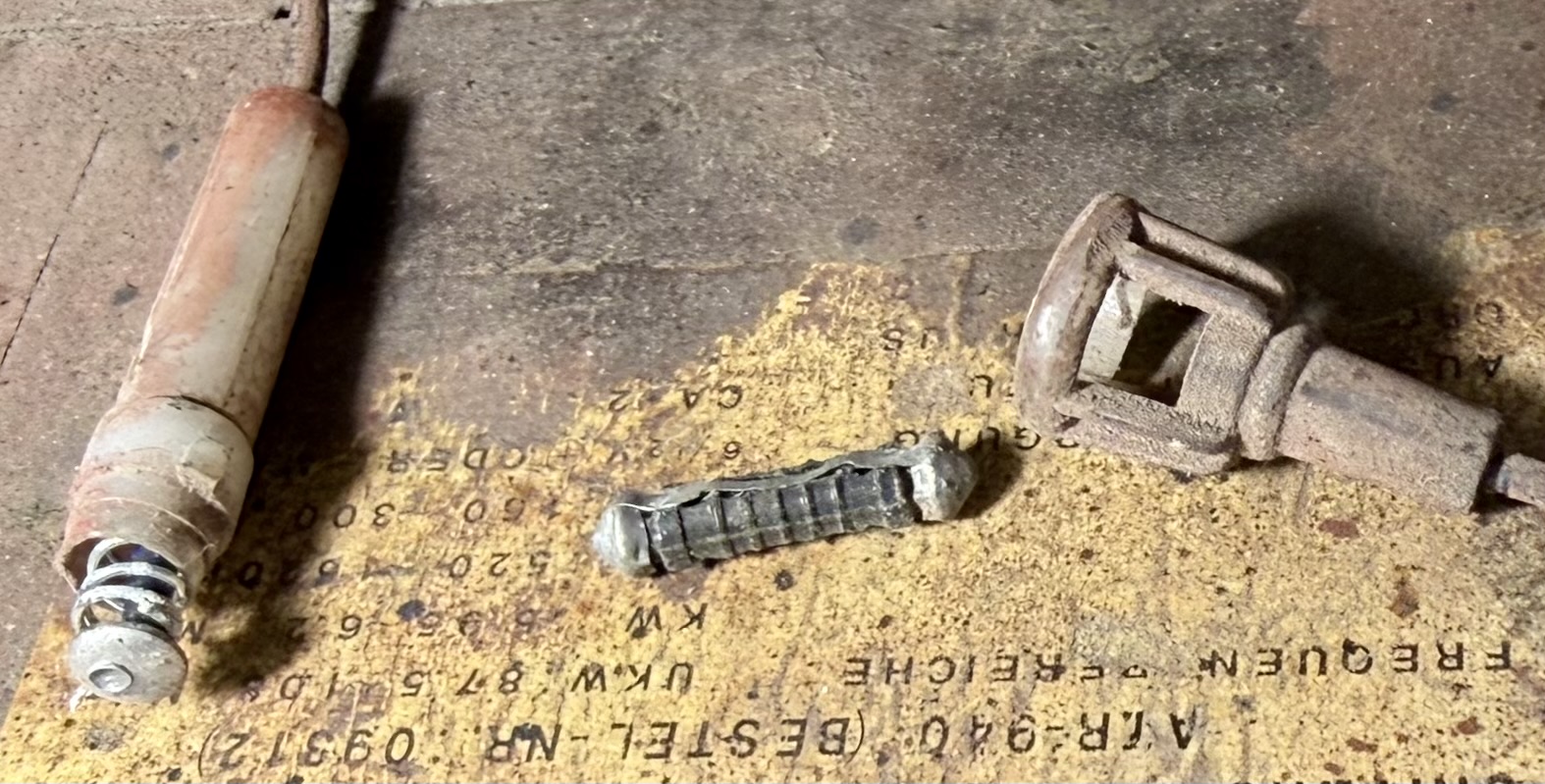

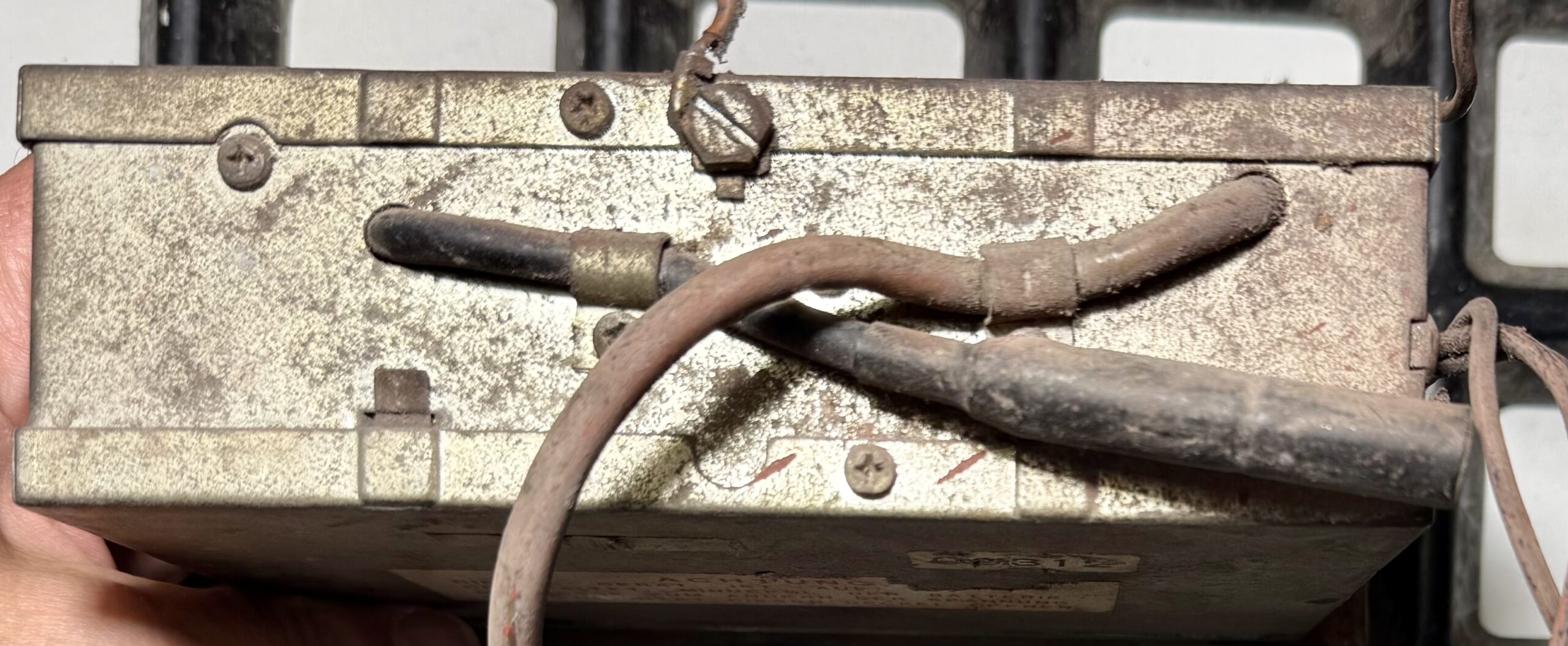

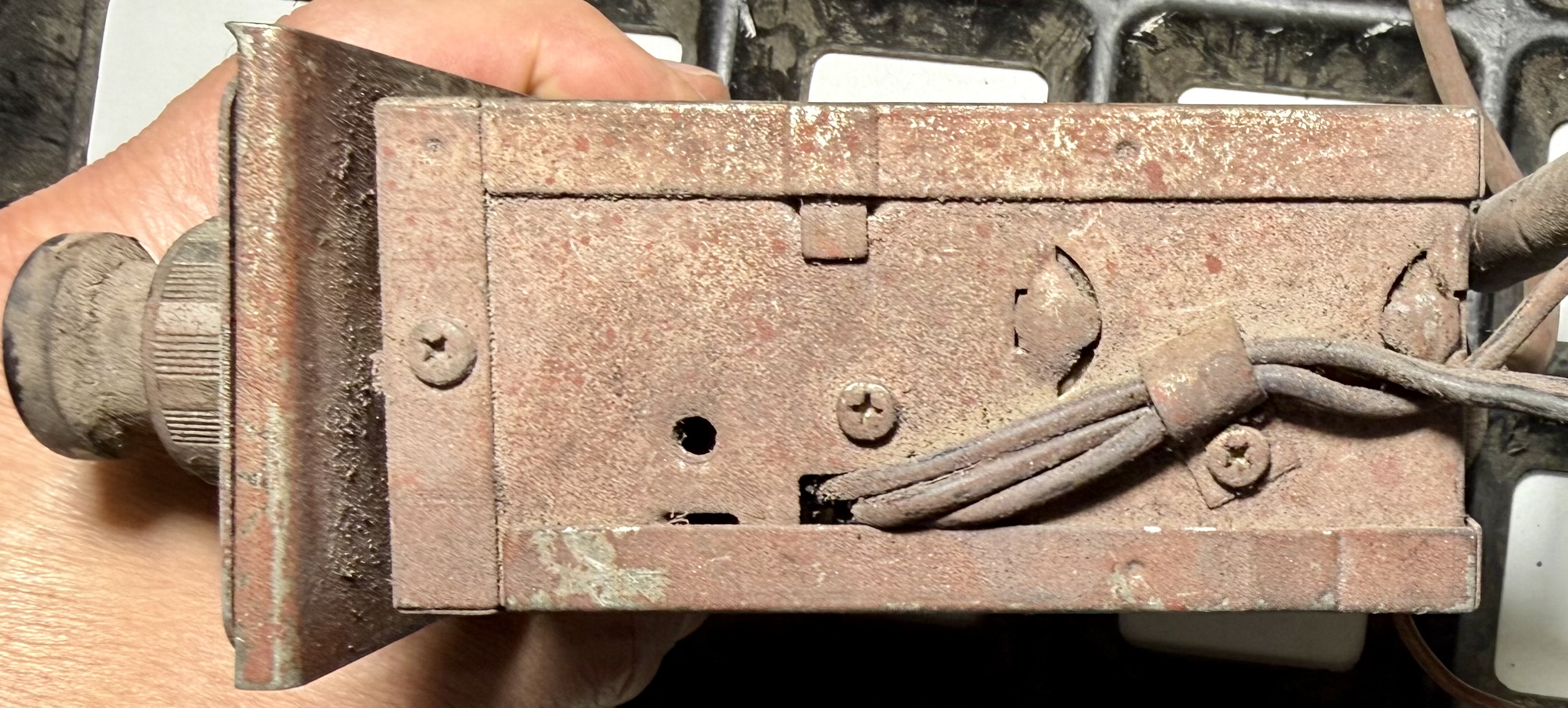

Da das Radio mittlerweile angekommen ist, habe ich eigene Bilder gemacht:
Da wartet viel Arbeit, beginnend beim Reinigen bis hin zur technischen Überarbeitung.

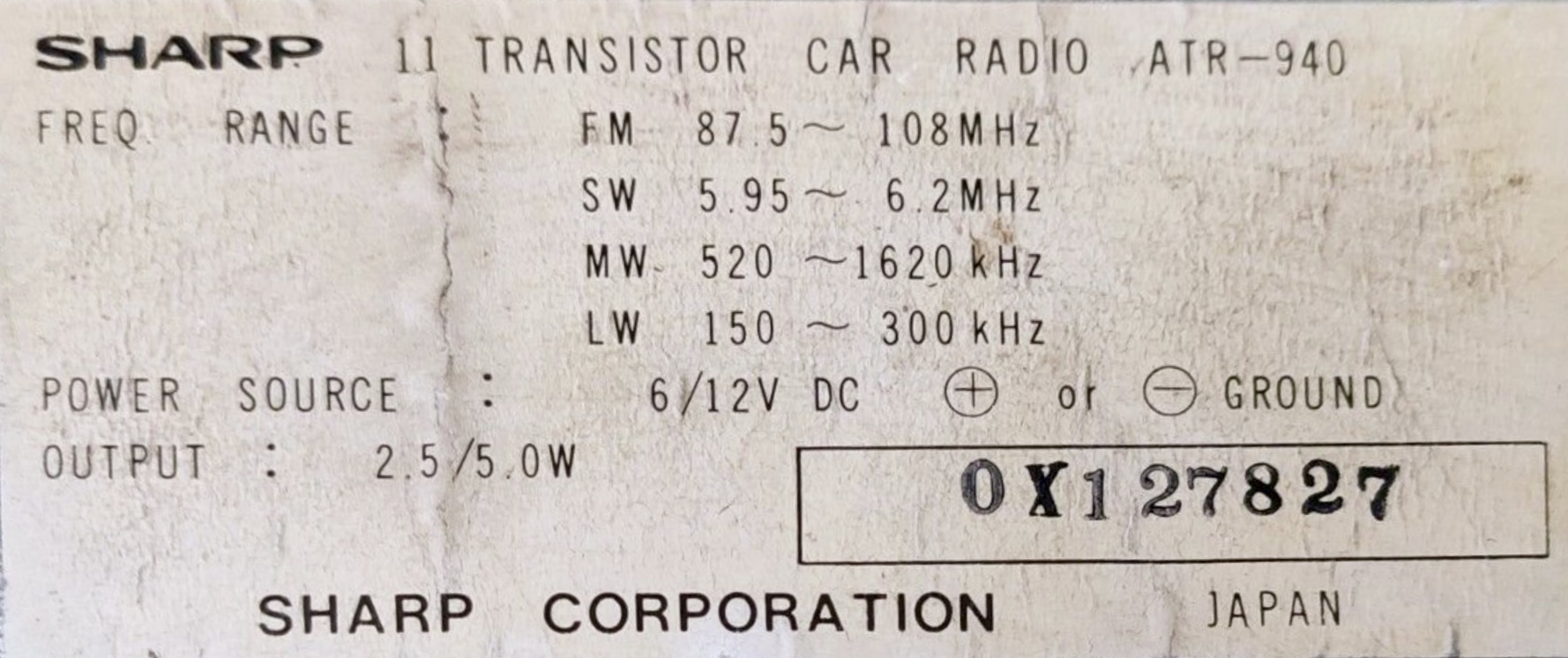

Technische Daten
Frequenzbereiche
- UKW: 87,5 – 108 MHz
- KW: 5,95 – 6,20 MHz
- MW: 520 -1620 kHz
- LW: 150 – 300 kHz
Zwischenfrequenz
- AM: 452 kHz
- FM: 10,7 MHz
Stromversorgung
- 6 V oder 12 V
- ca. 2,5 W oder ca. 5,0 W
Dokumente zum Universum 11-Transistor-Autoradio ATR-940
Der Vermutung folgend, dass Sharp das Radio gebaut hat, habe ich auch die Schaltpläne entsprechend ausgewählt. Für das Universum ließ sich kein Schaltplan finden.
