Beim Reparieren muss man immer den Durchblick behalten. Das klingt einfacher als es ist. Was ich meine? Schaut selbst.

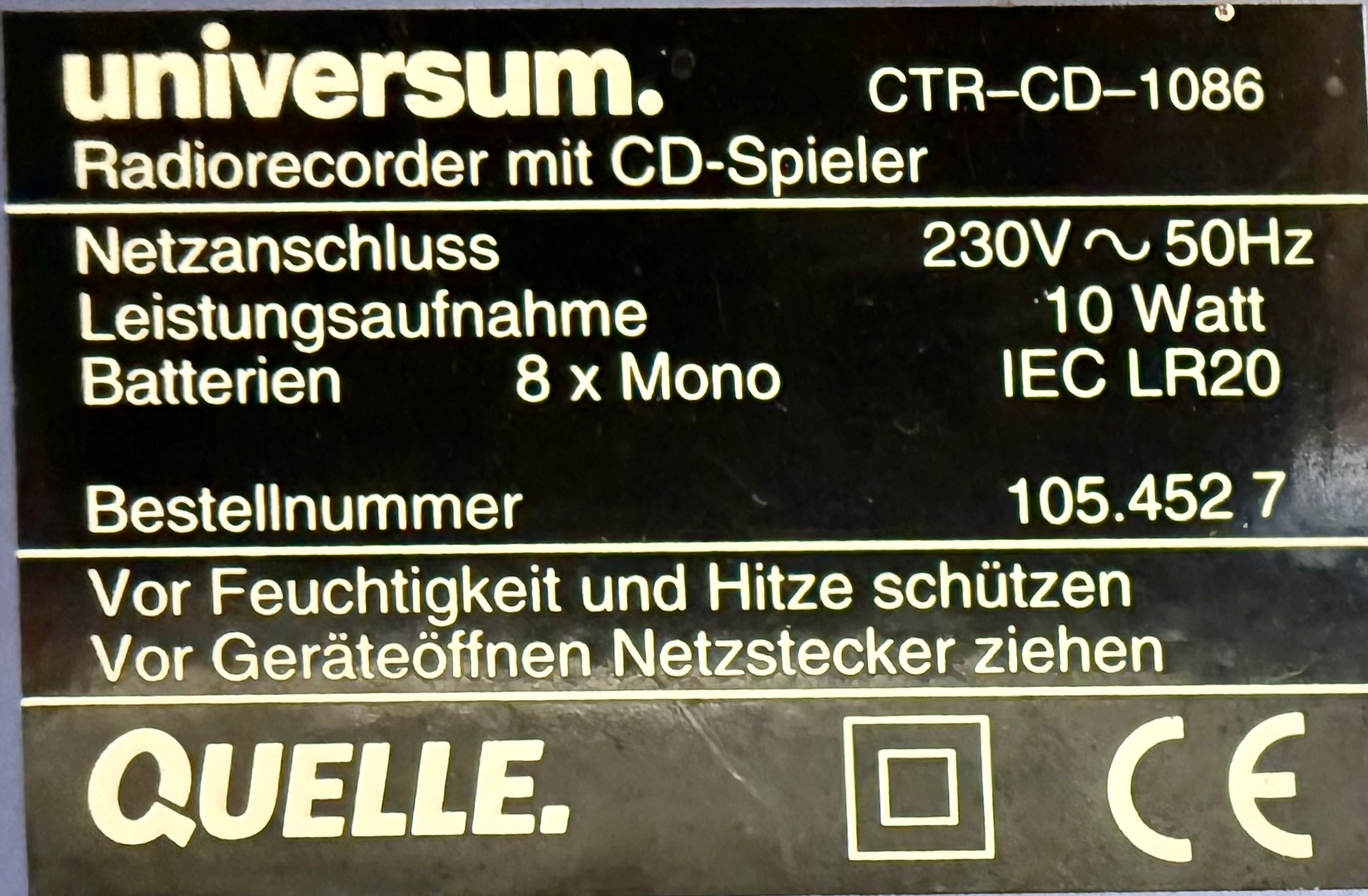

Als Beispiel dient ein Gerät von Universum. Der Universum CTR-CD-1086 ist ein Kombigerät aus Radio, CD-Spieler und Kassettendeck, welches Ende der 1990er Jahre von Quelle vertrieben wurde.
Leider lassen sich keine weiteren Informationen zum Gerät finden, ganz zu schweigen davon, wer es hergestellt hat. Ein ähnliches Gerät findet sich hier:
https://www.radiomuseum.org/r/quelle_universum_radio_recorder_mit_cd_spieler_ctr_cd.html
Nun zum Thema…
Um an die Baugruppen heranzukommen, musste ich eine Vielzahl an Steckverbindungen lösen. Das Problem taucht beim Zusammenbau auf – welcher Stecker kommt nun in welche Buchse? Leider ist das nicht in allen Fällen eindeutig zum Beispiel über die Anzahl der Kontakte.

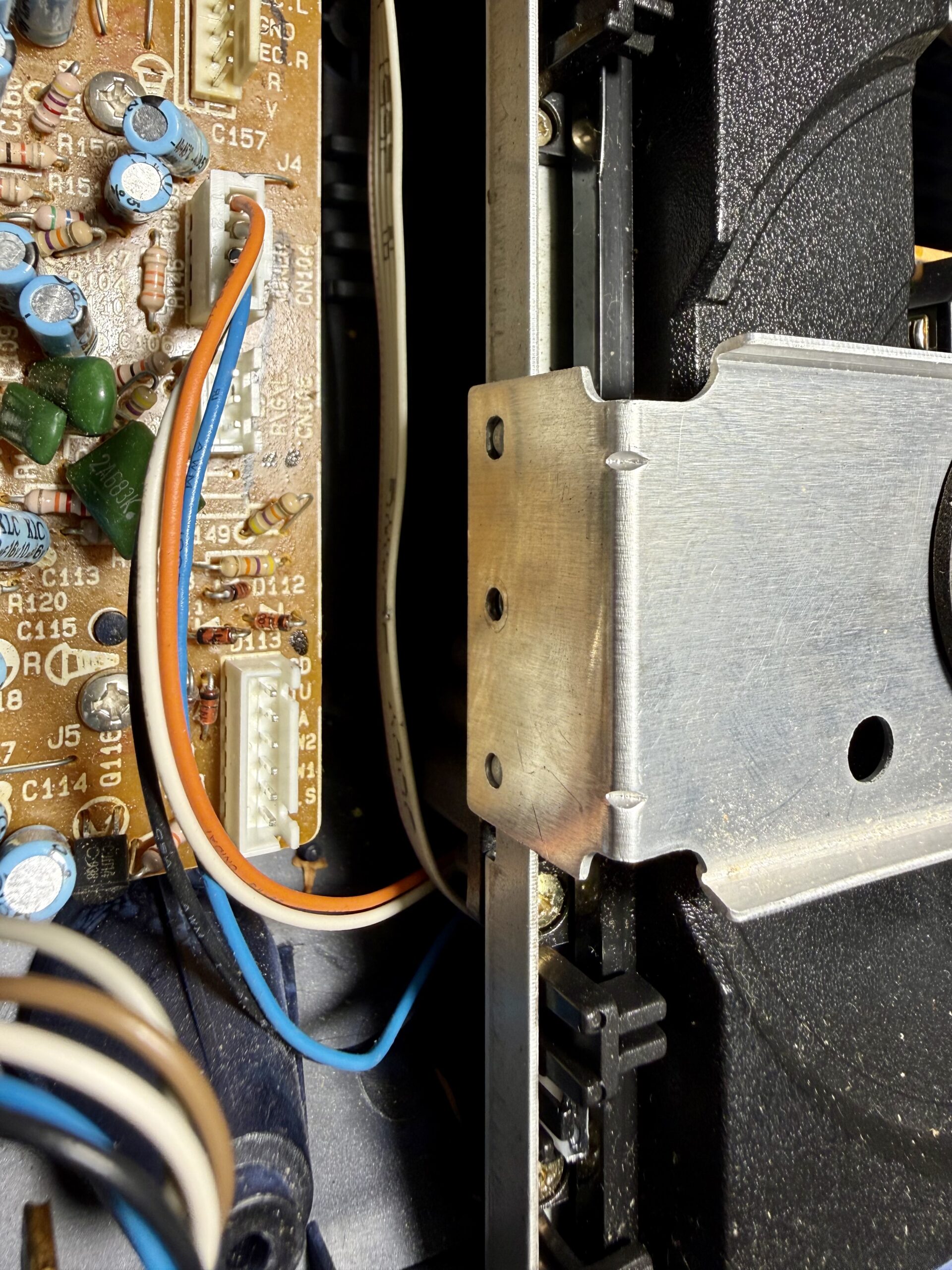

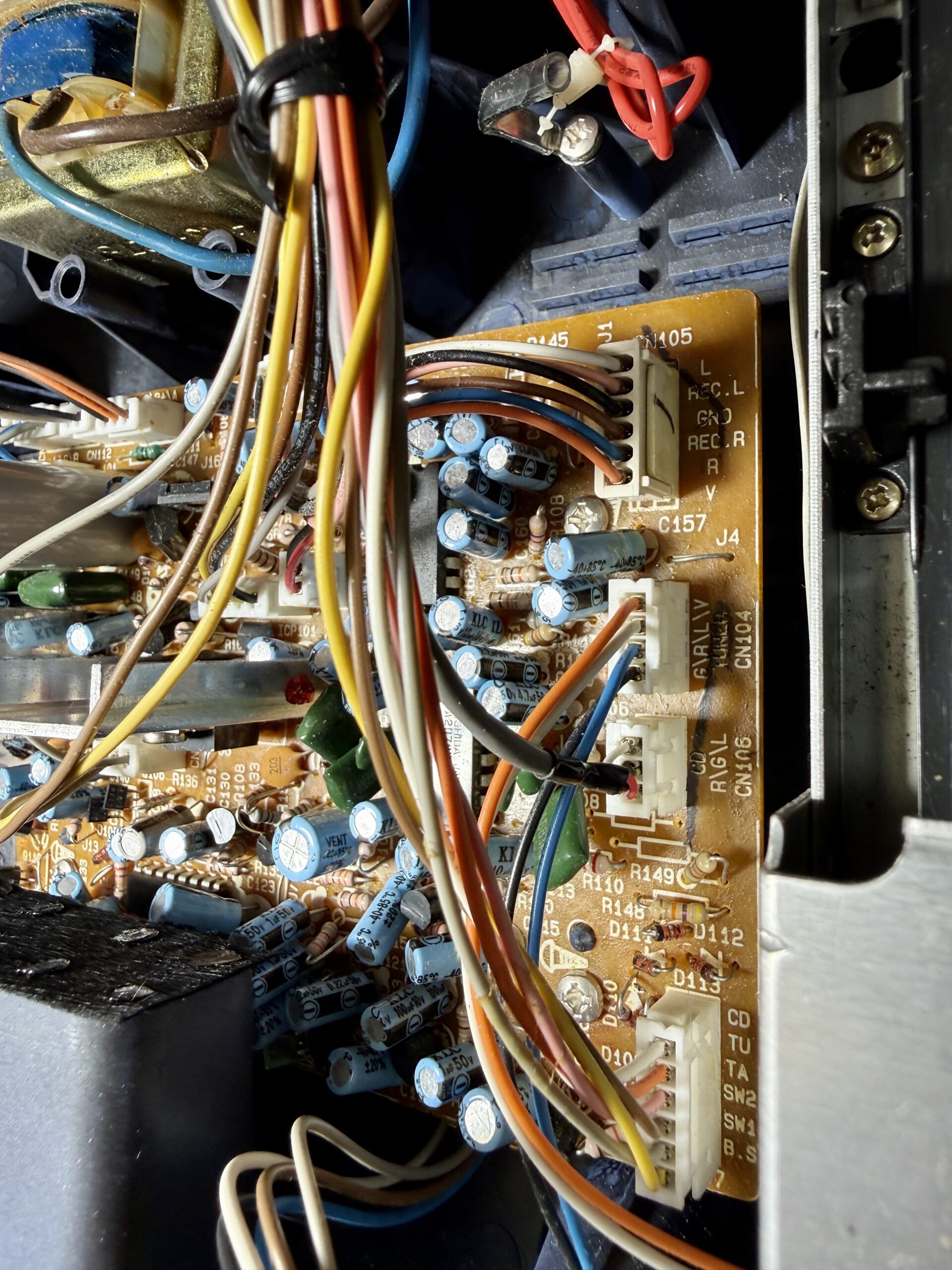

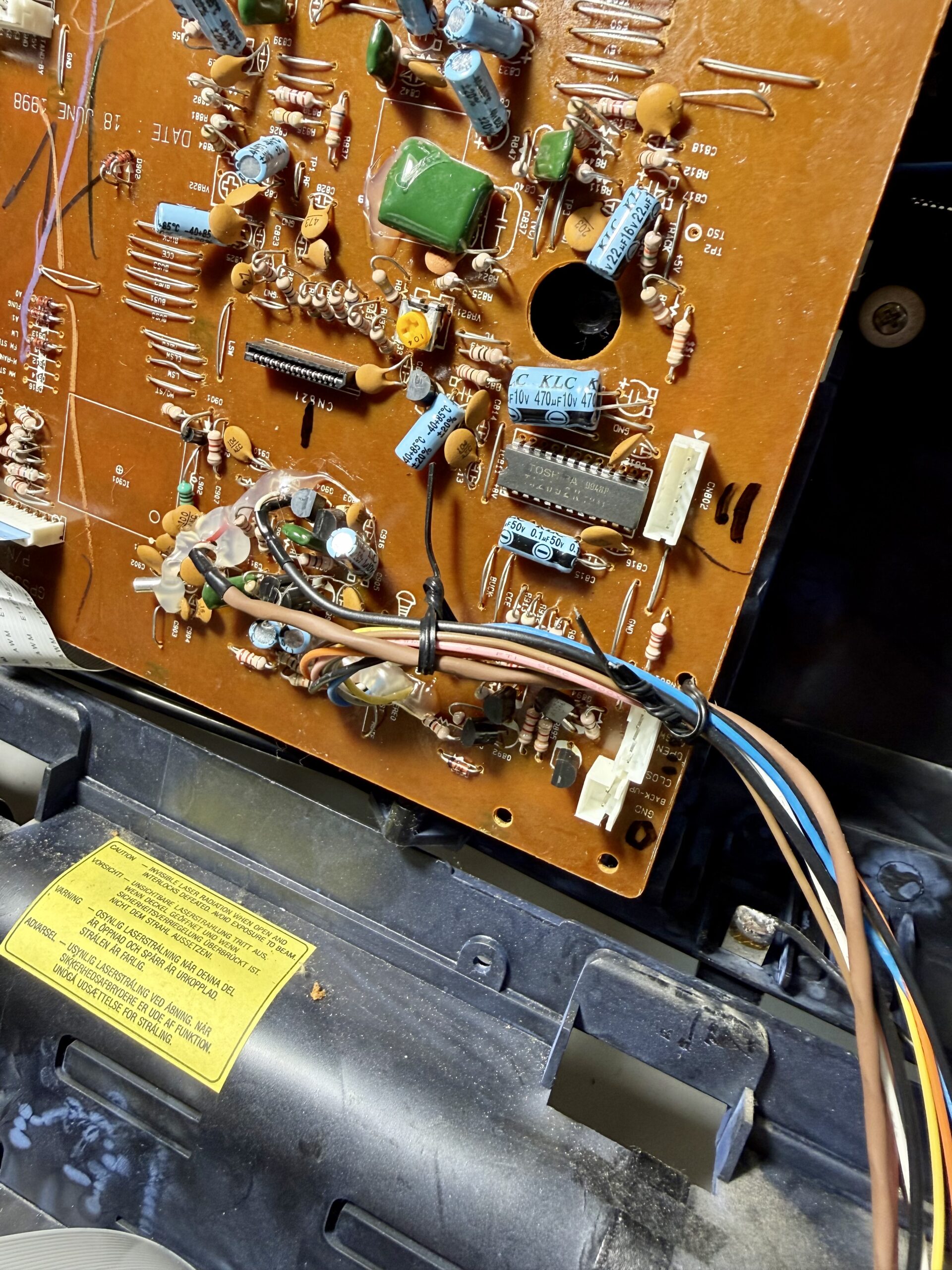

Also habe ich (sogar mit zwei Farben) die zueinander passenden Verbindungen mit Punkten und römischen Zahlen bezeichnet.

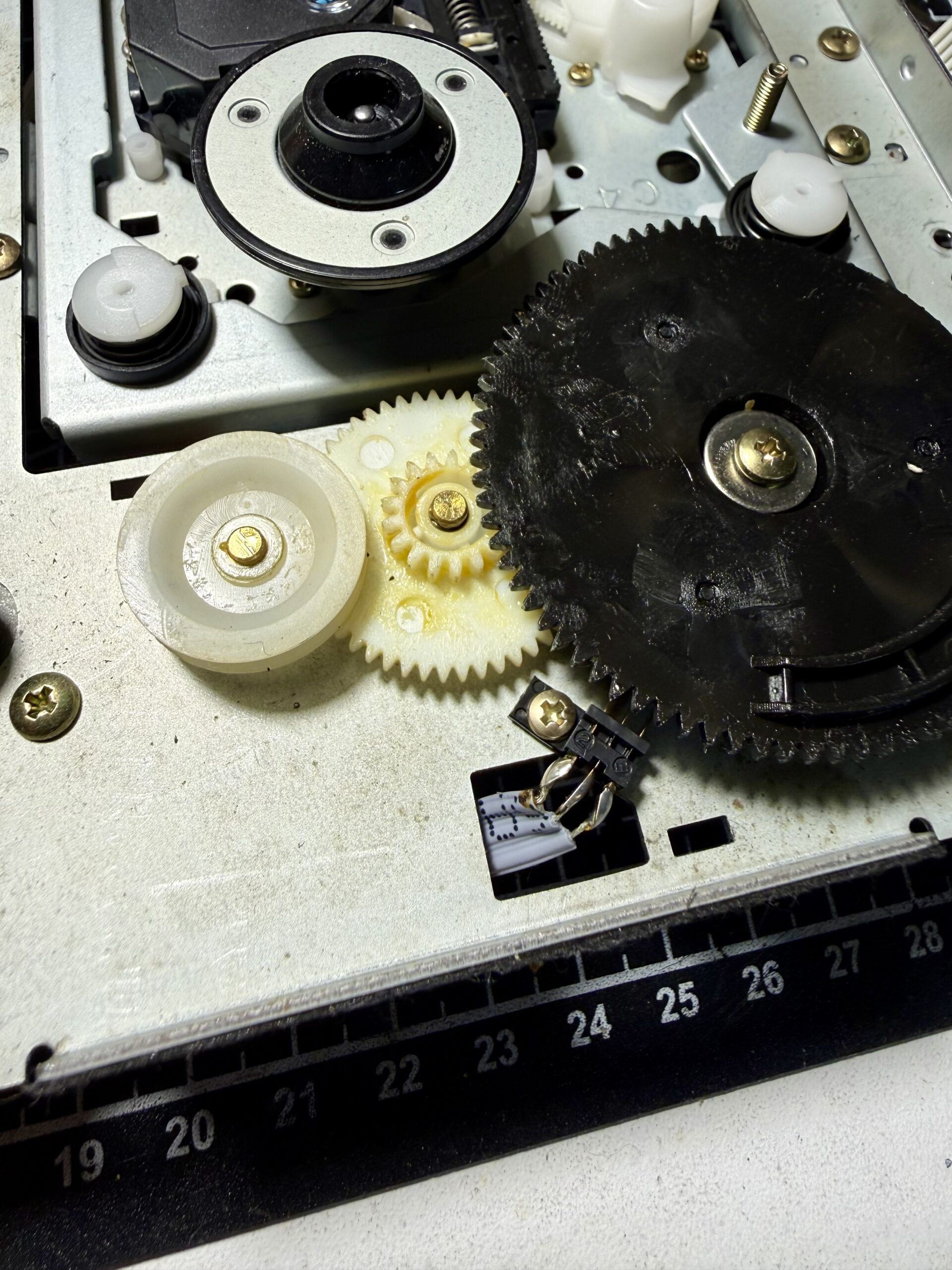

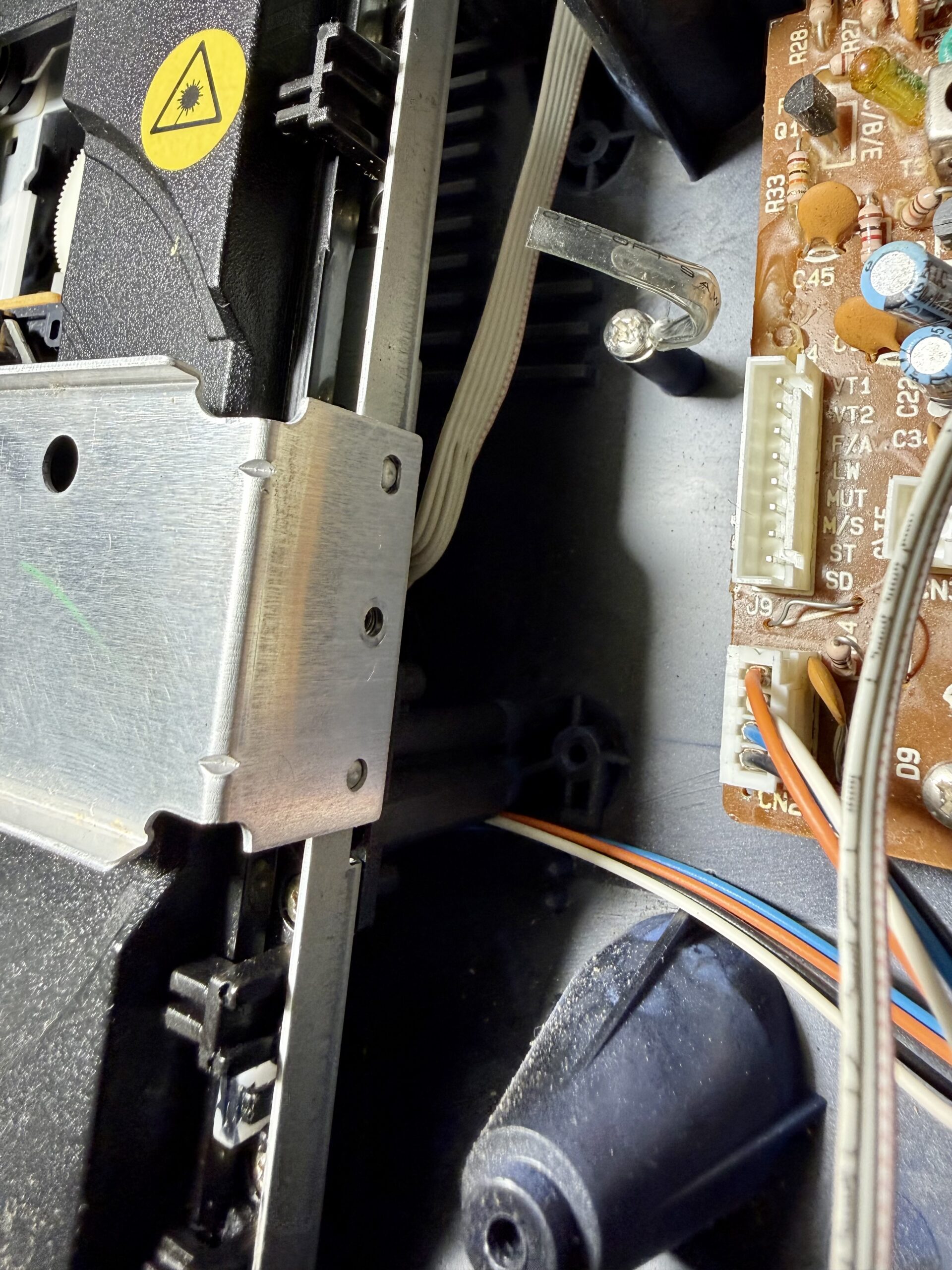

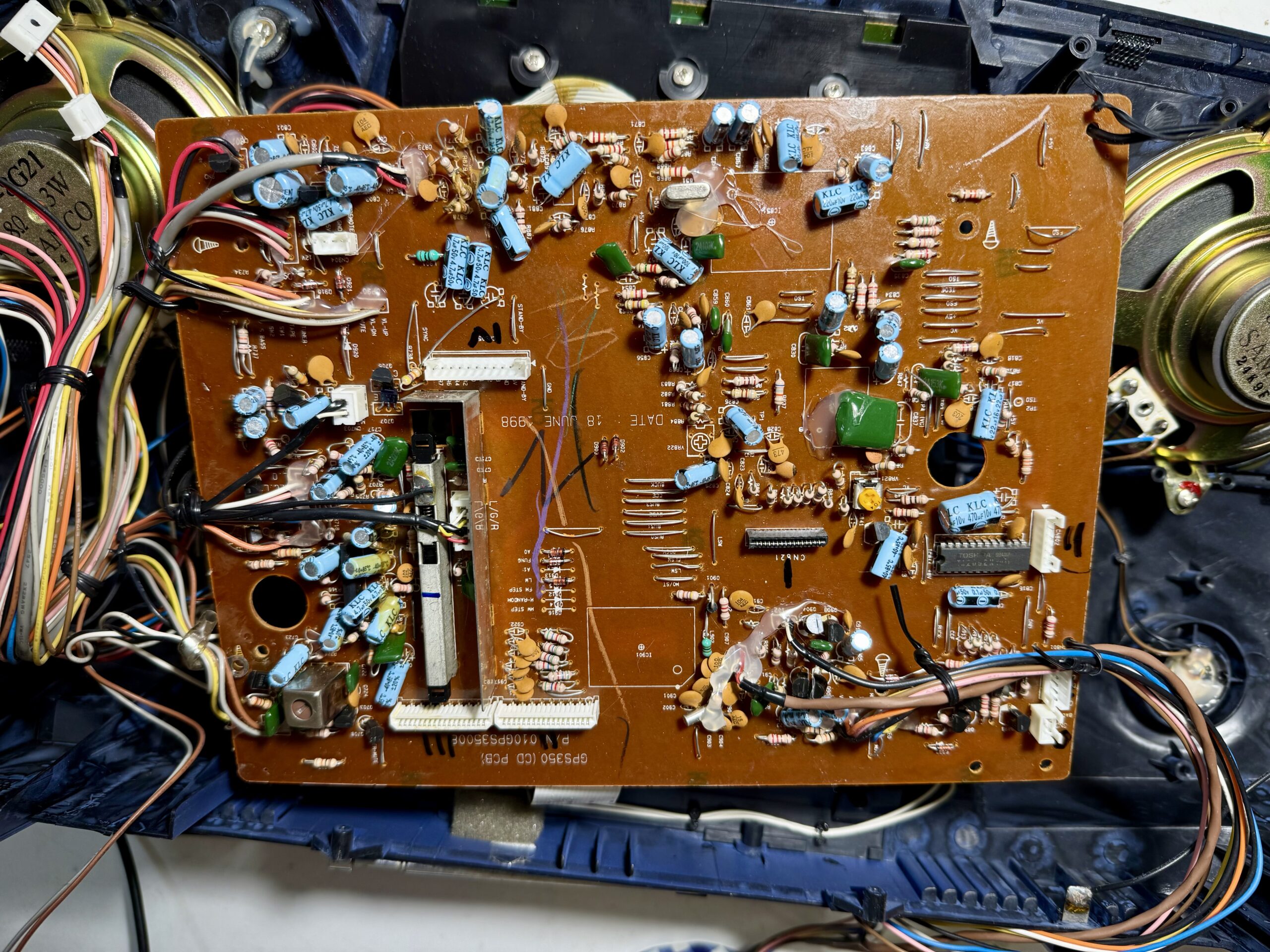

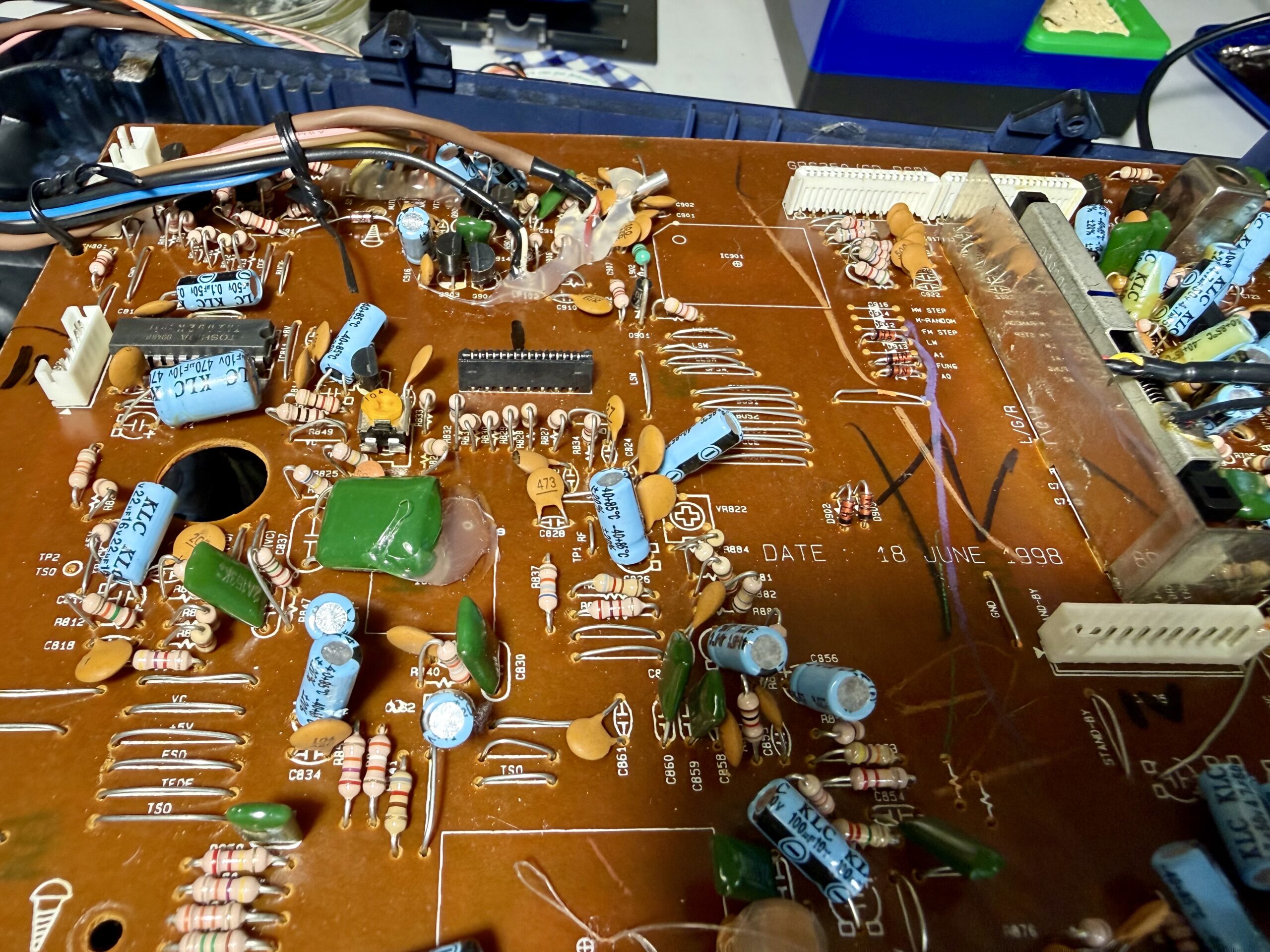

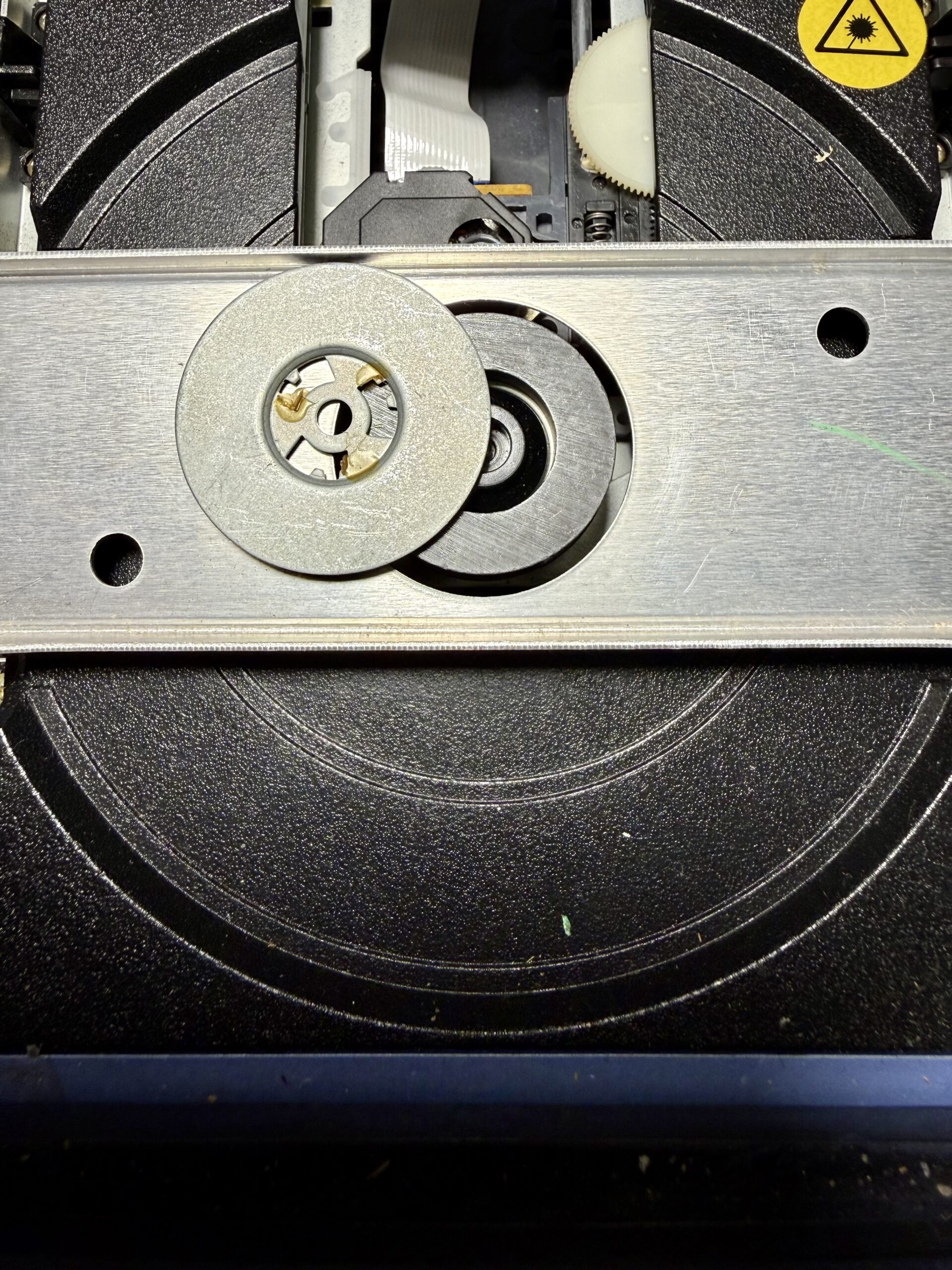

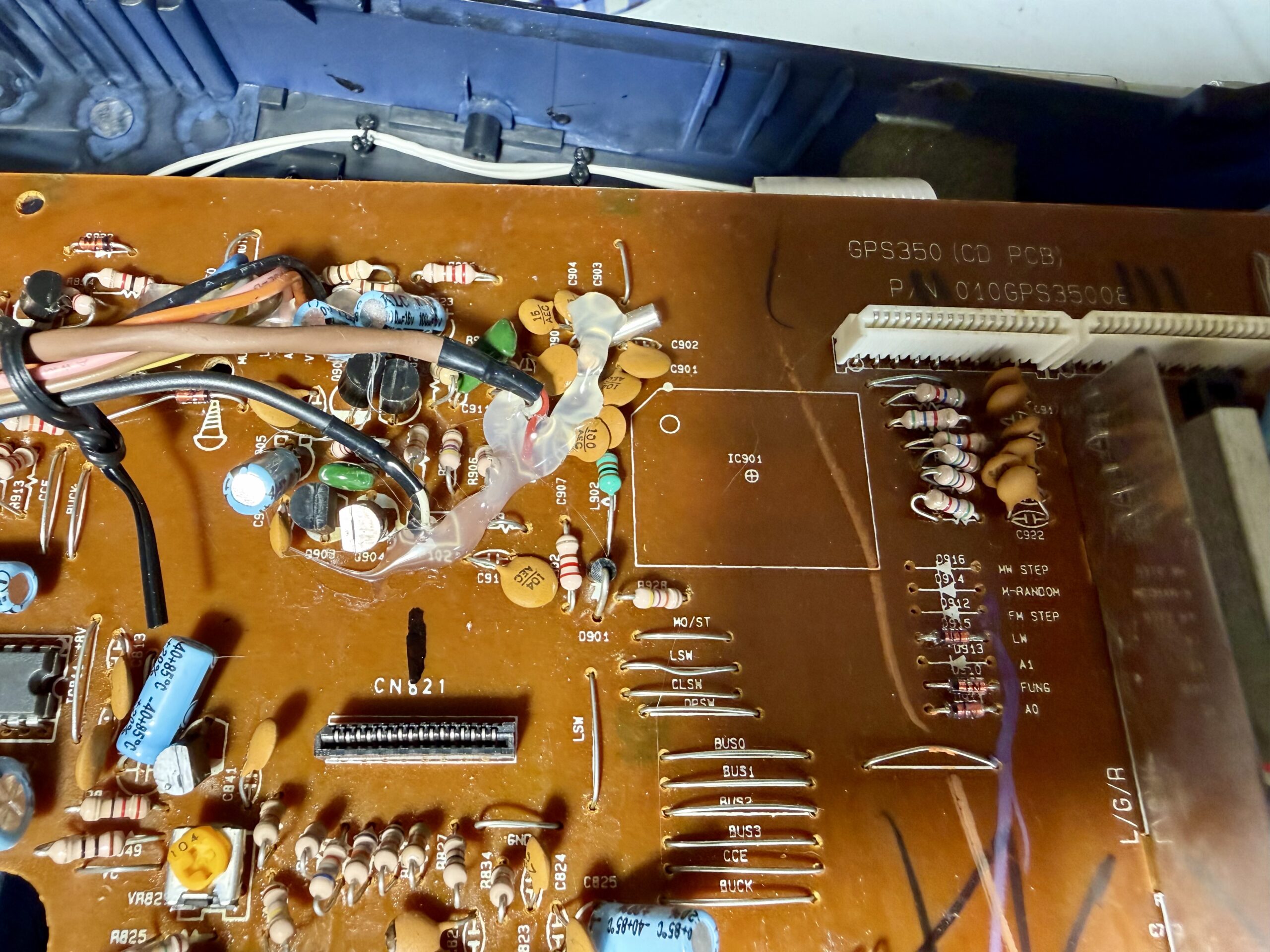

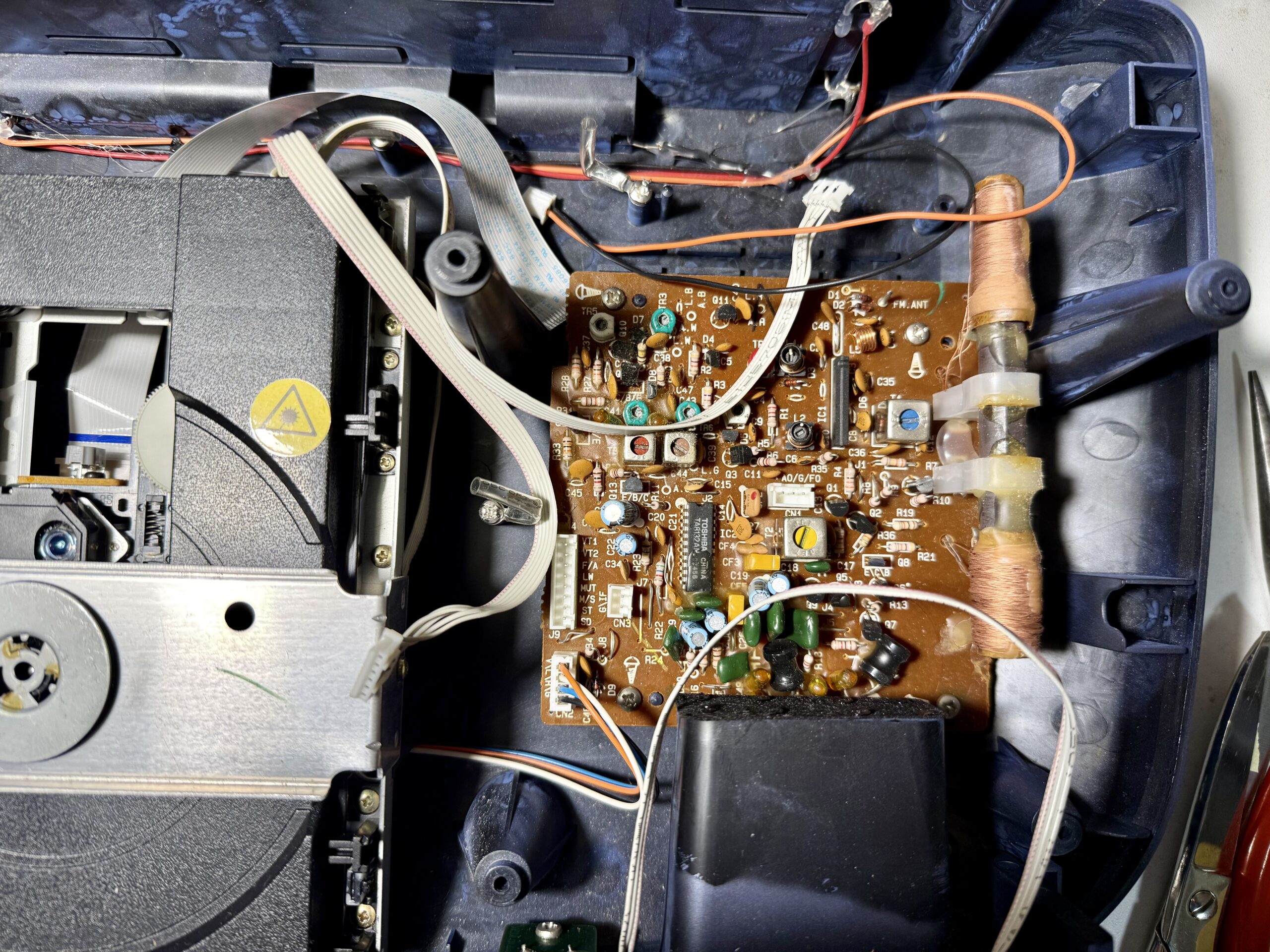

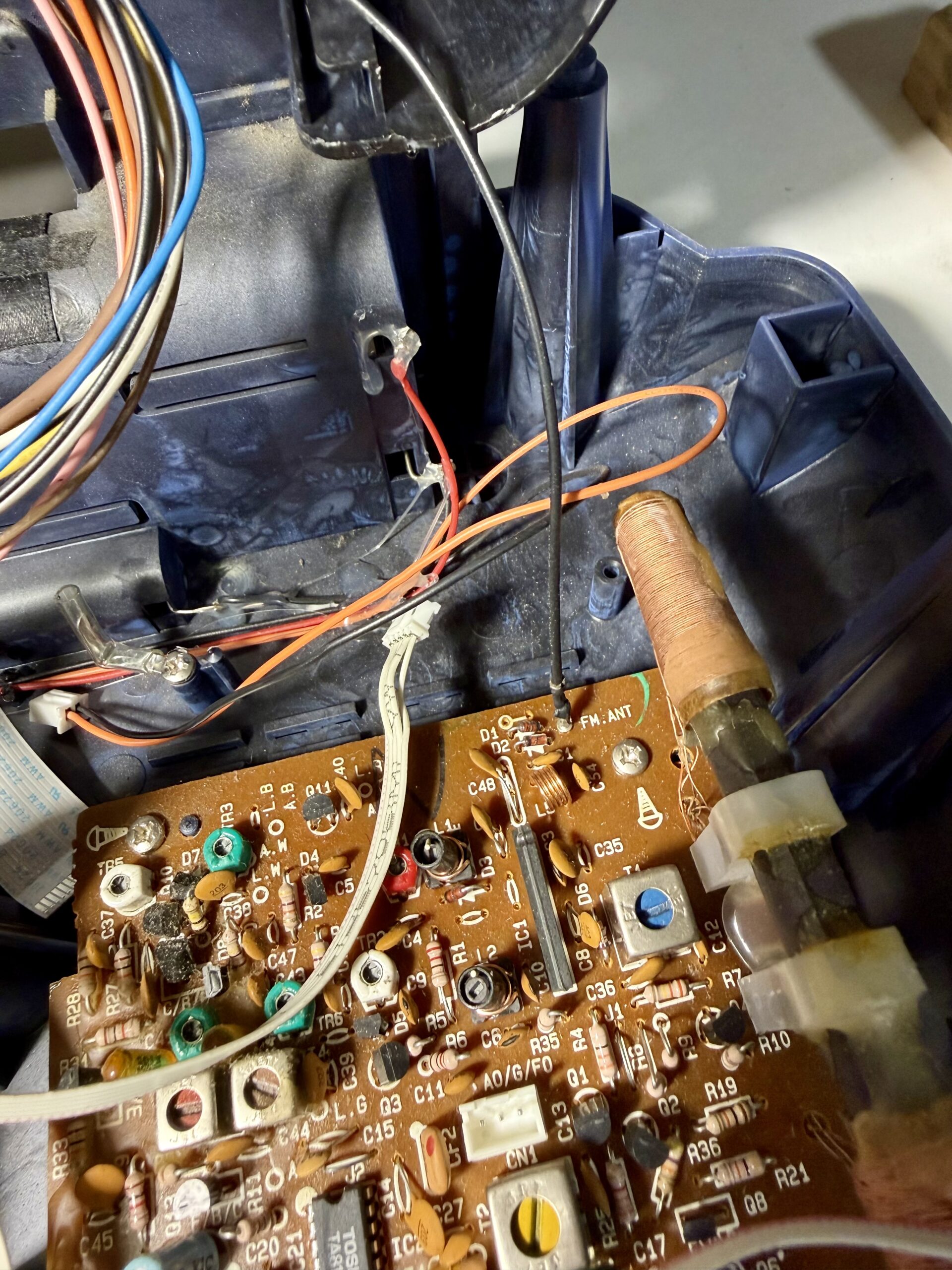

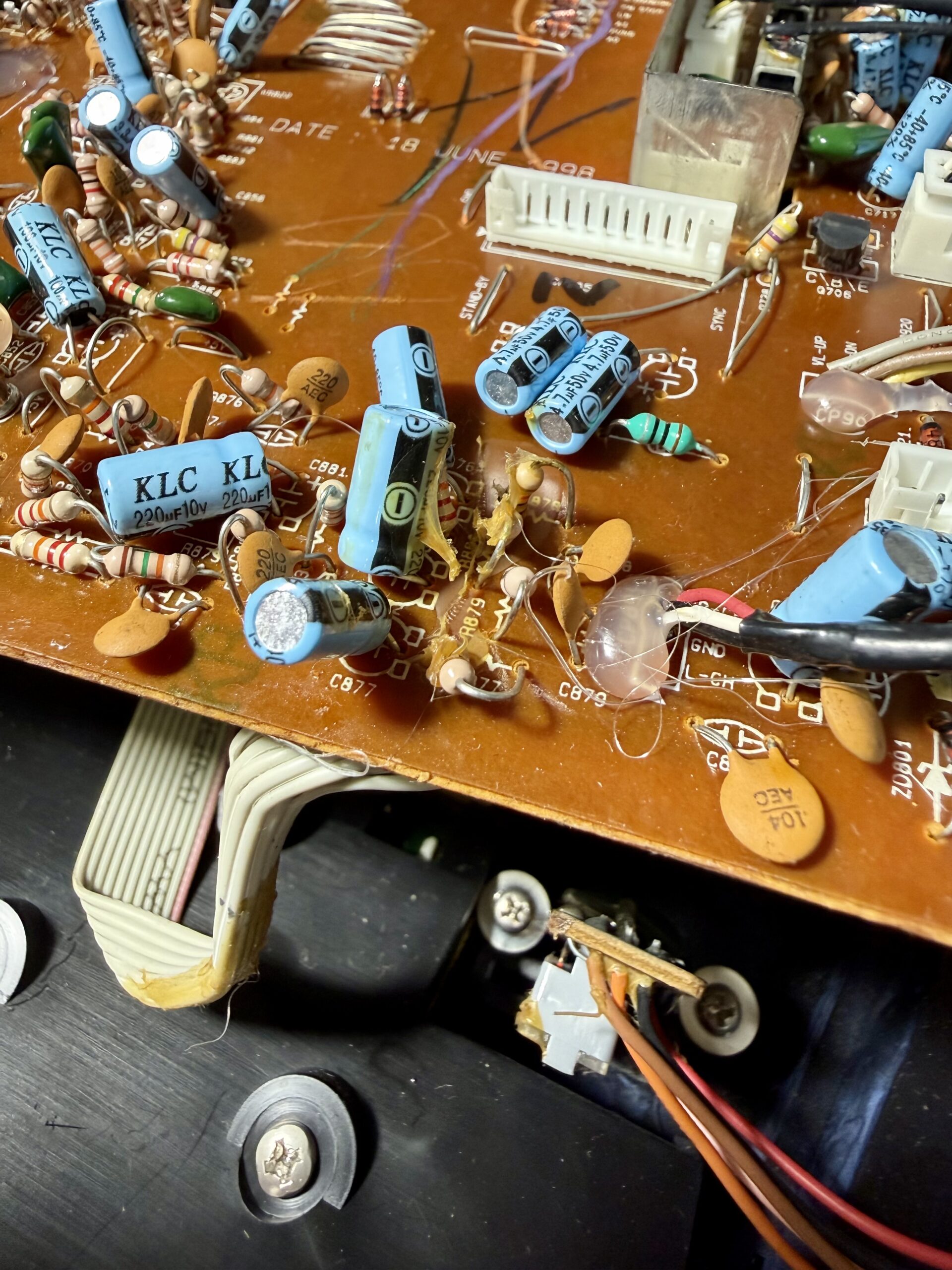

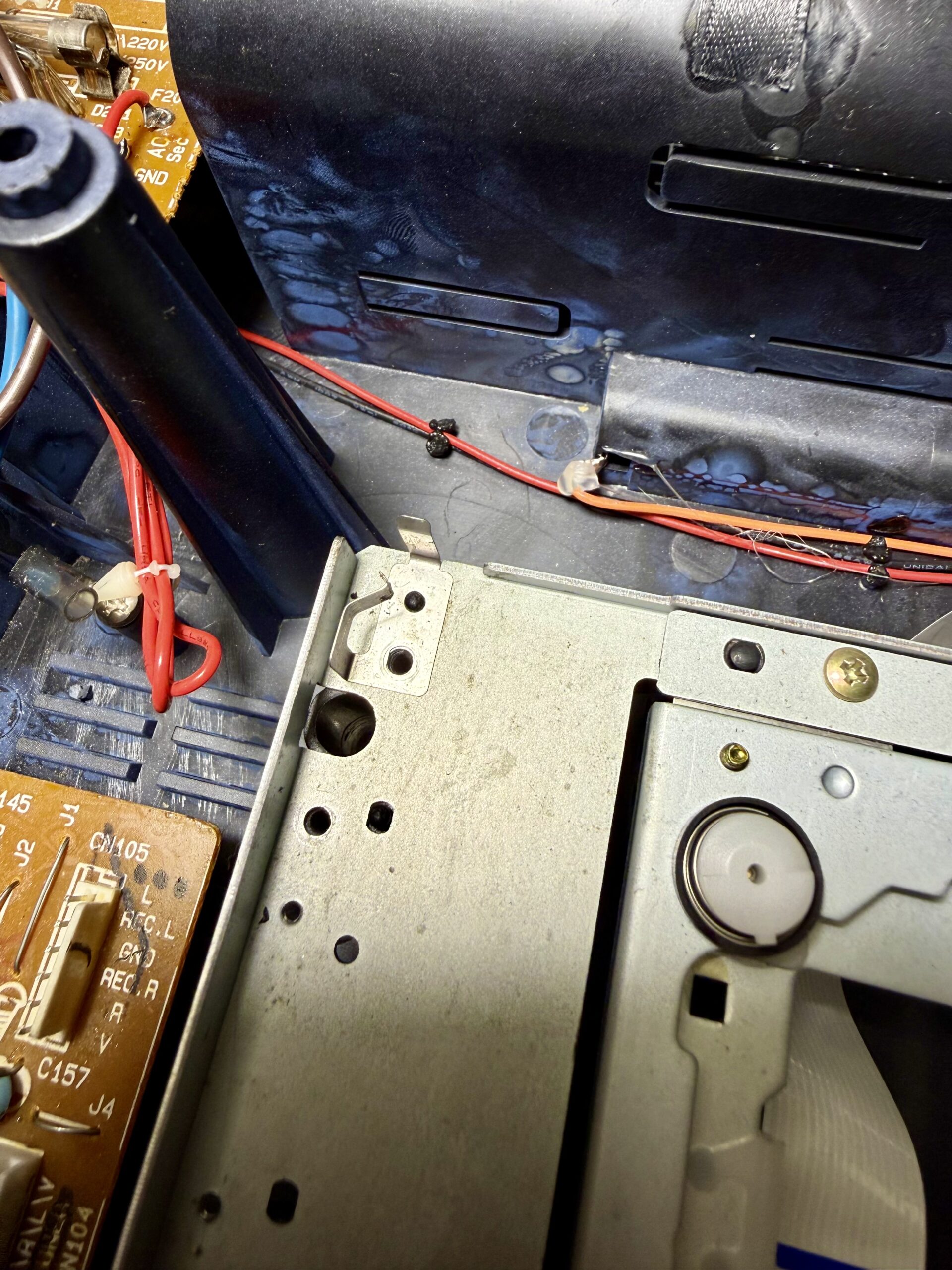

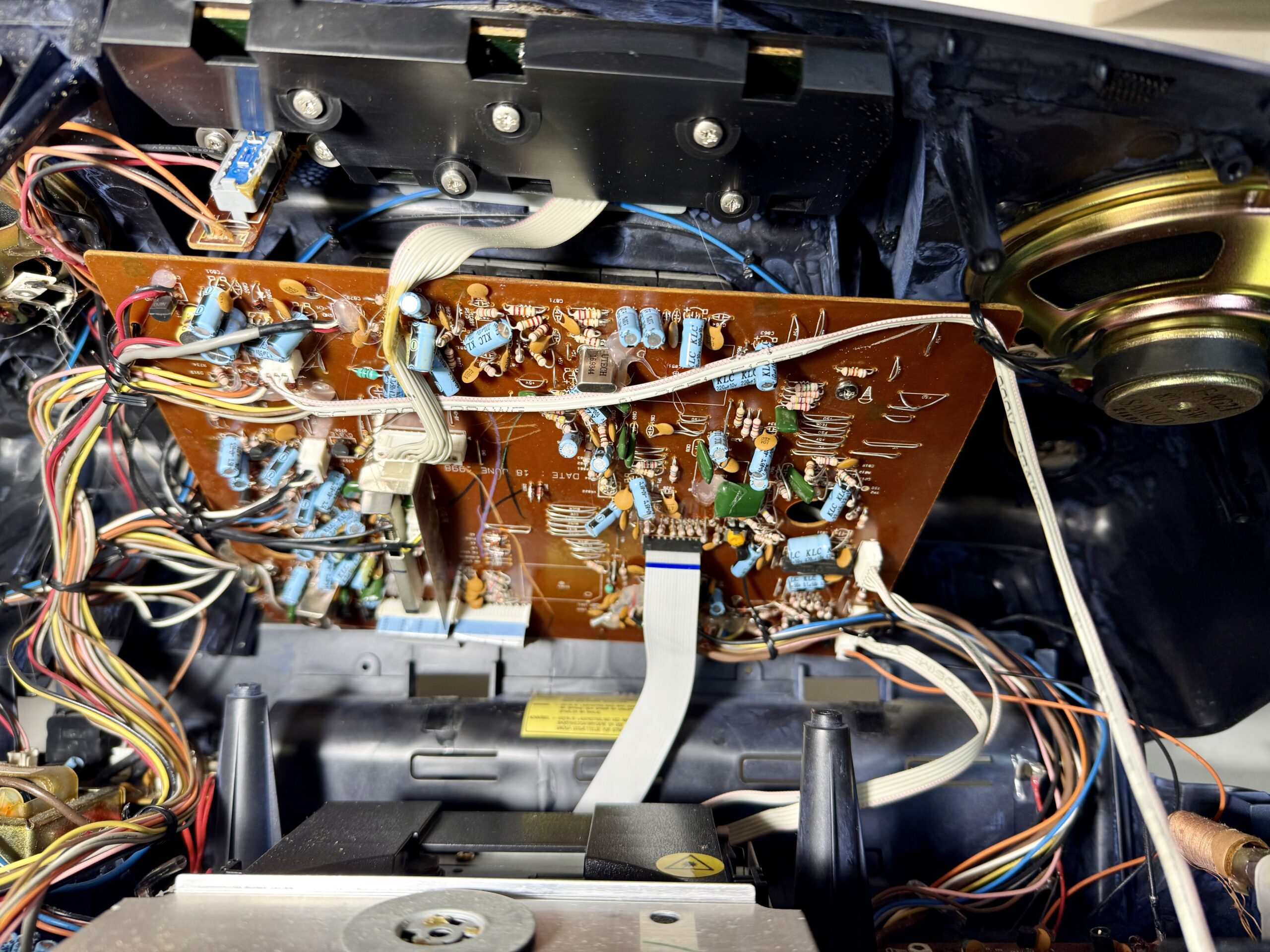

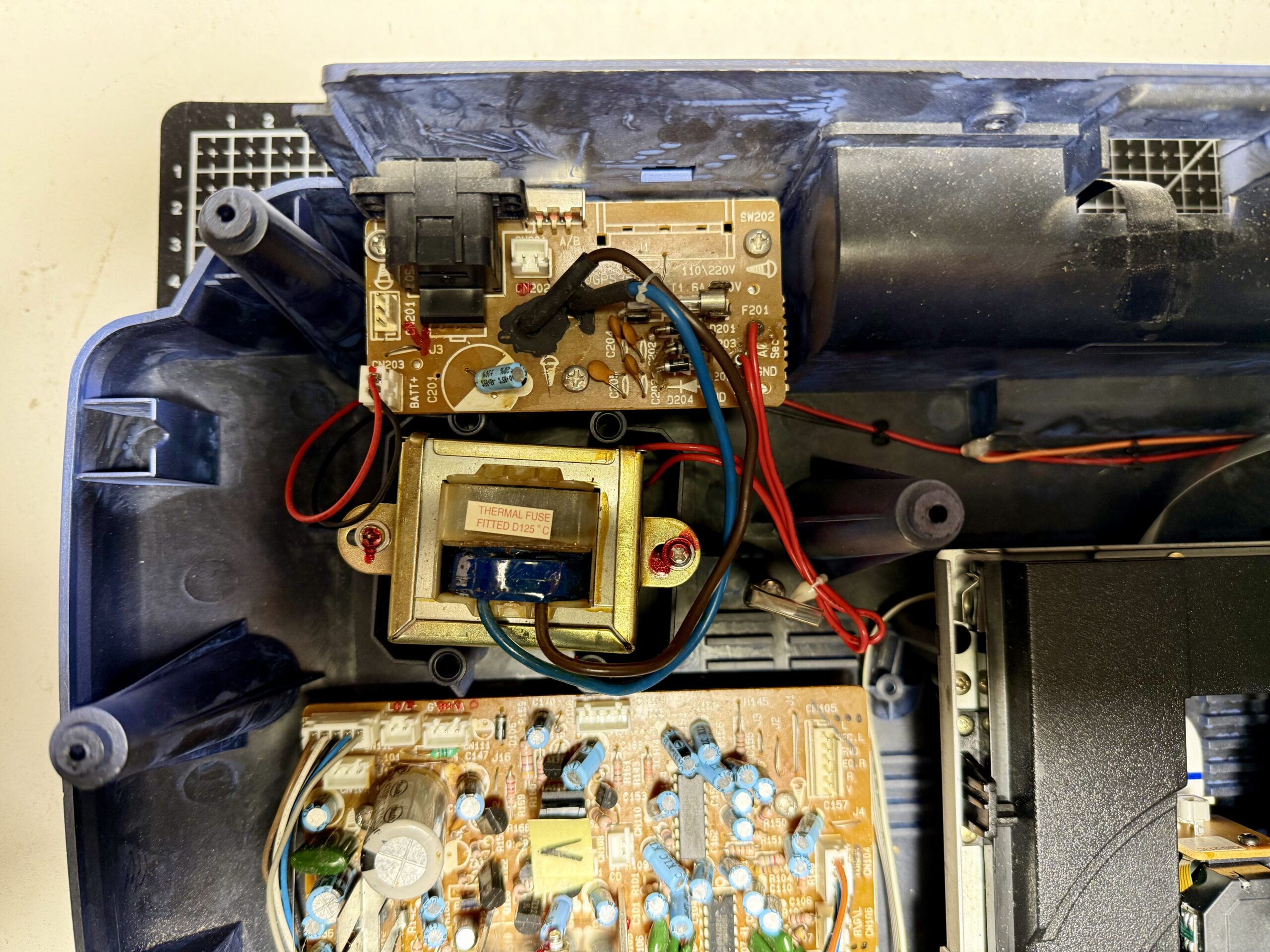

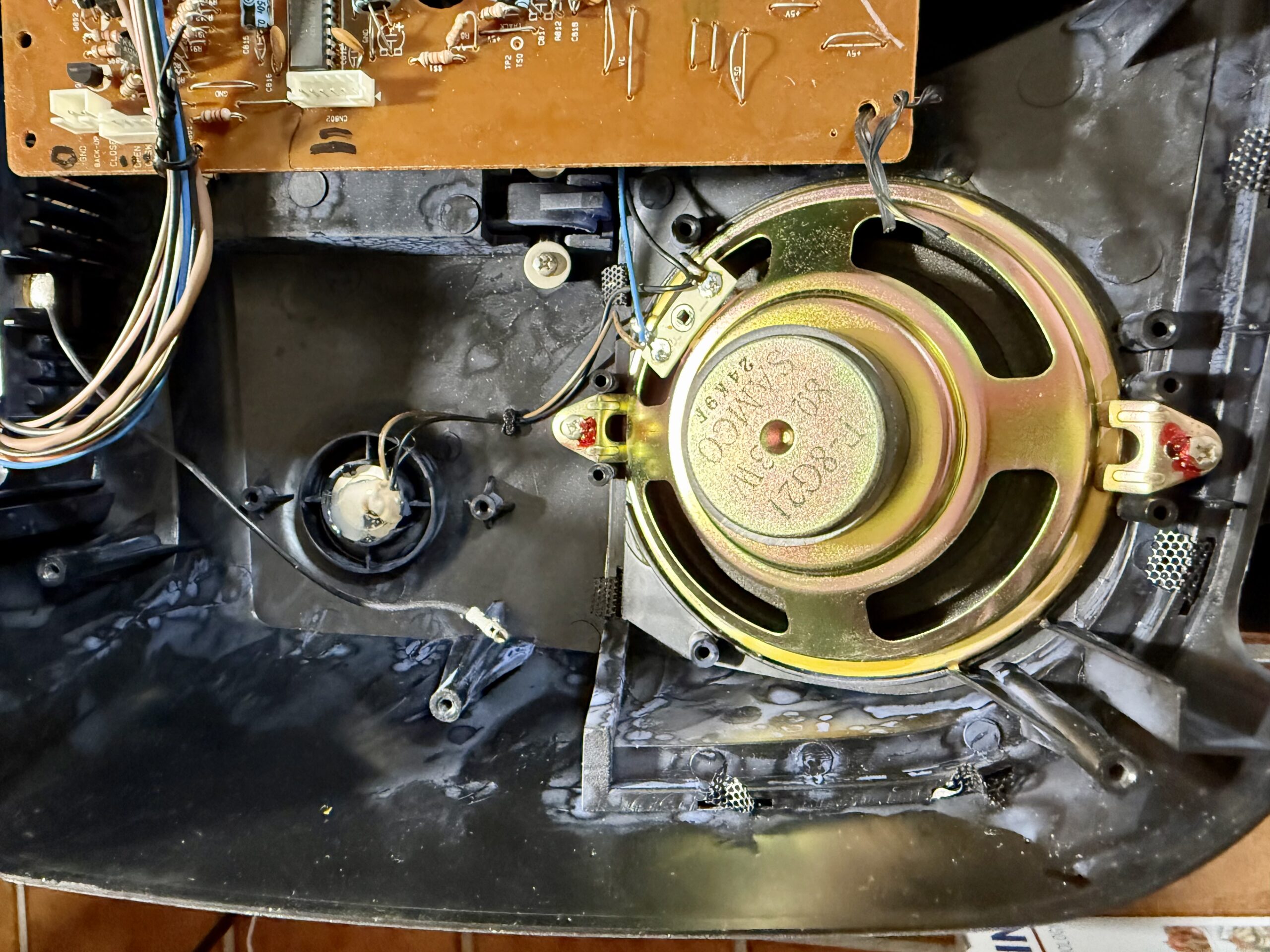

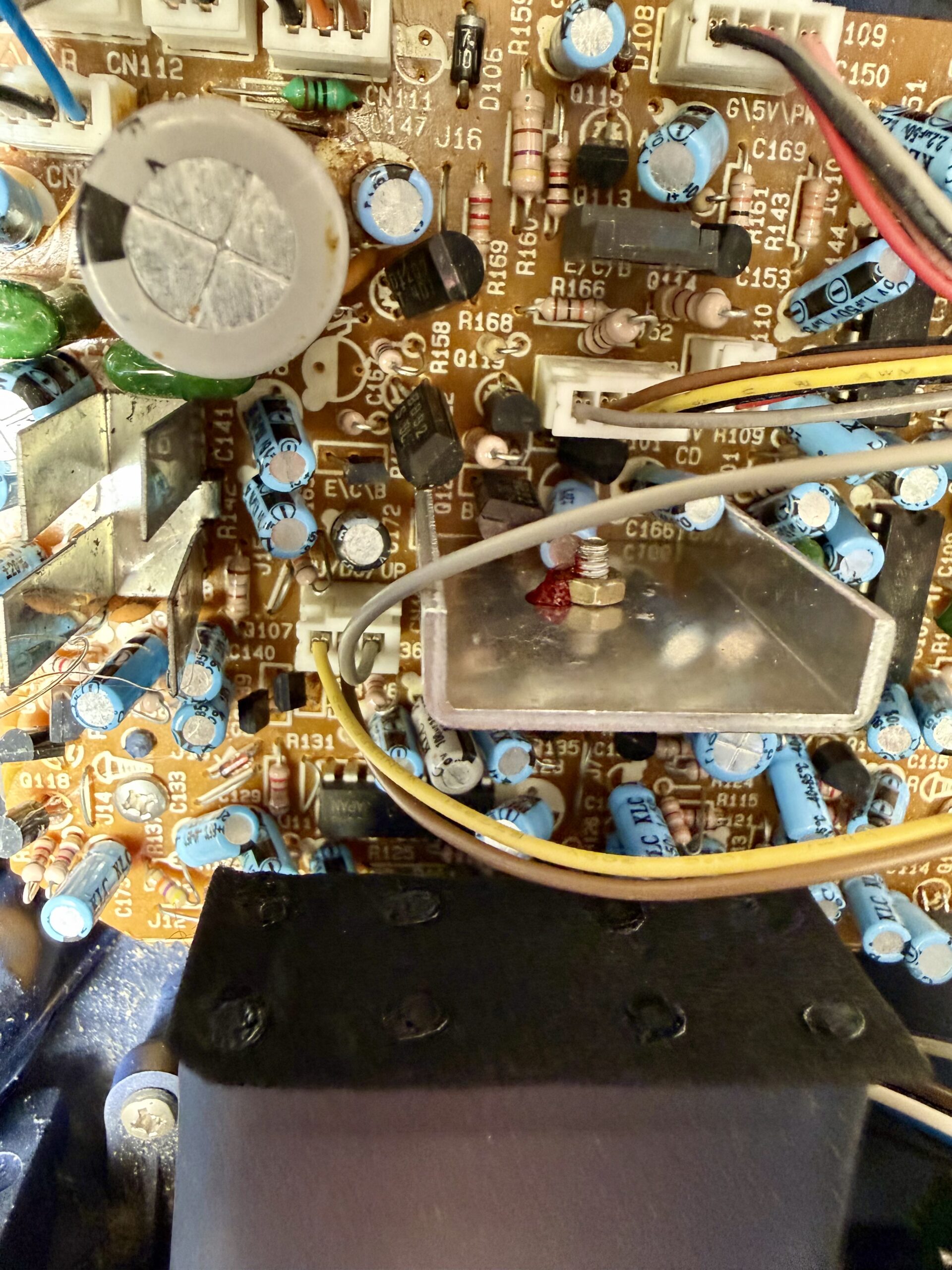

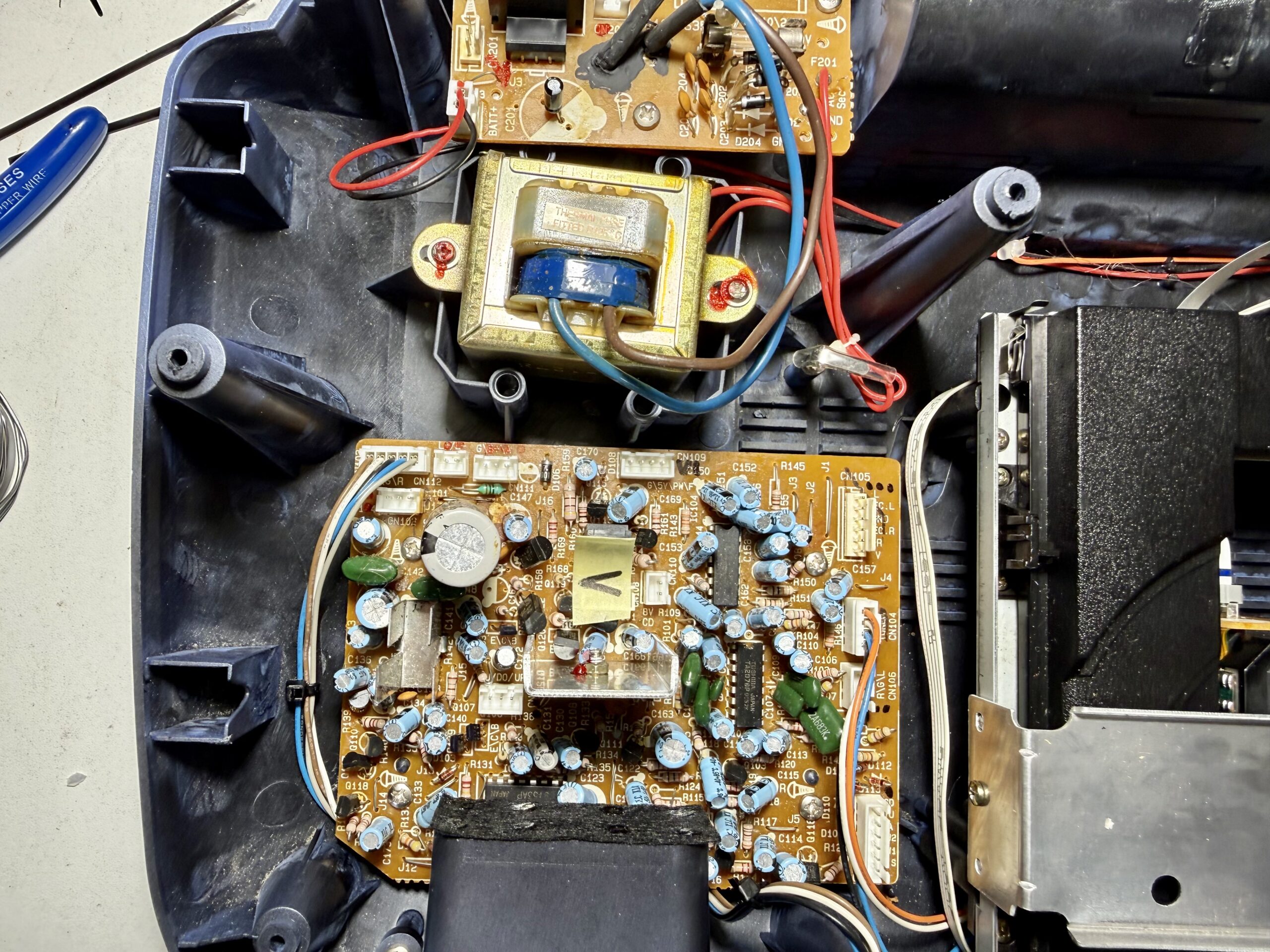

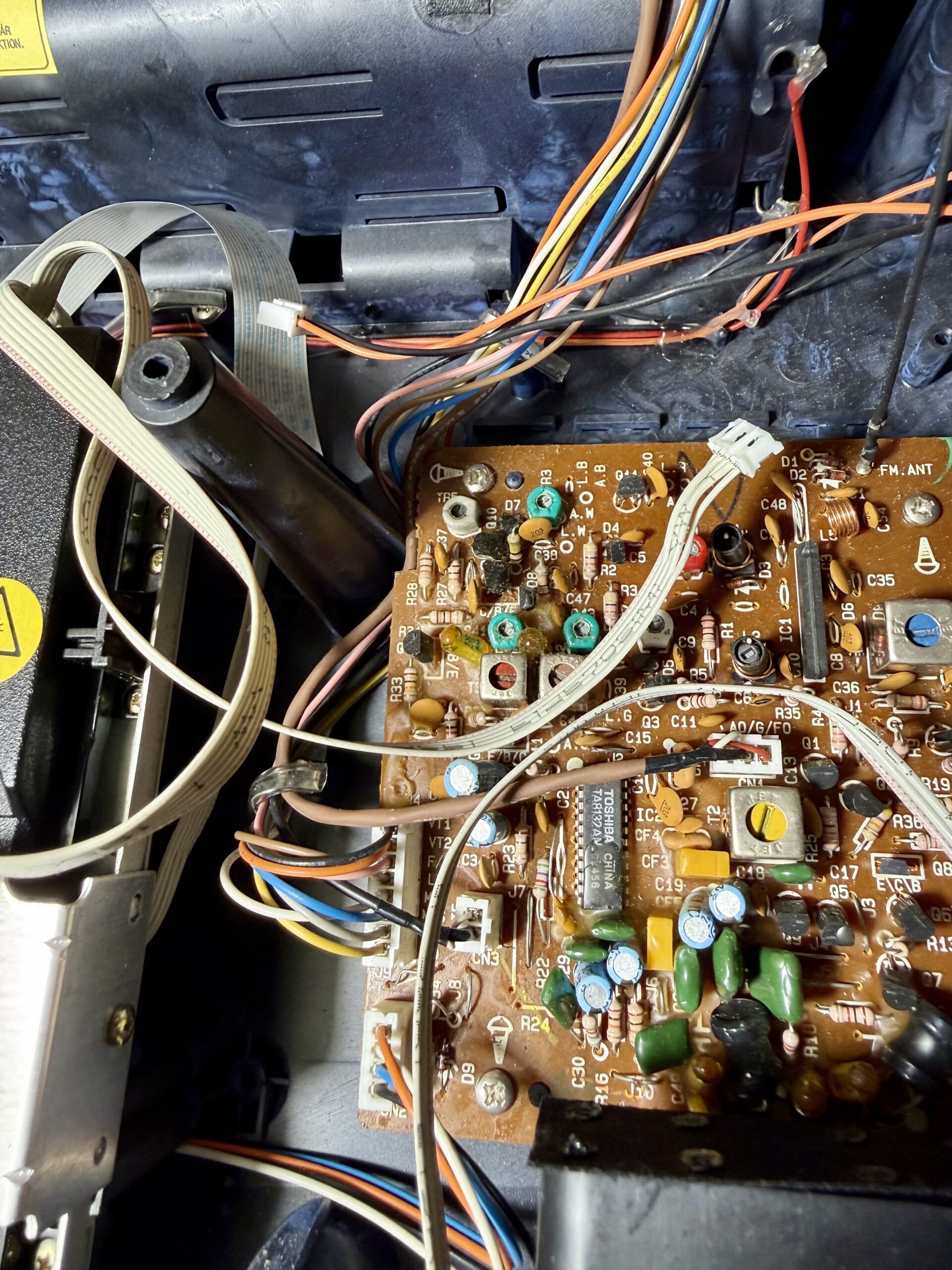

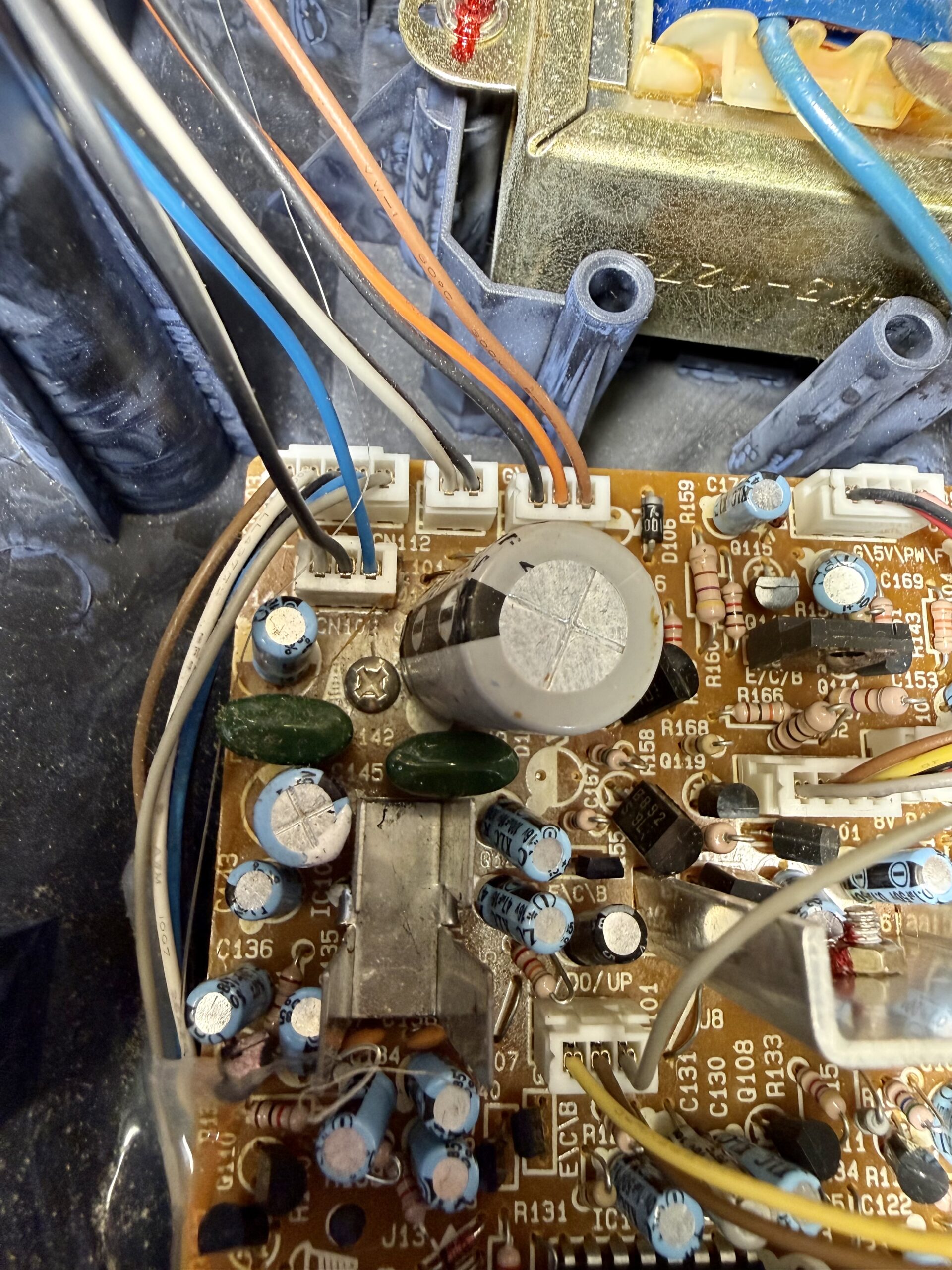

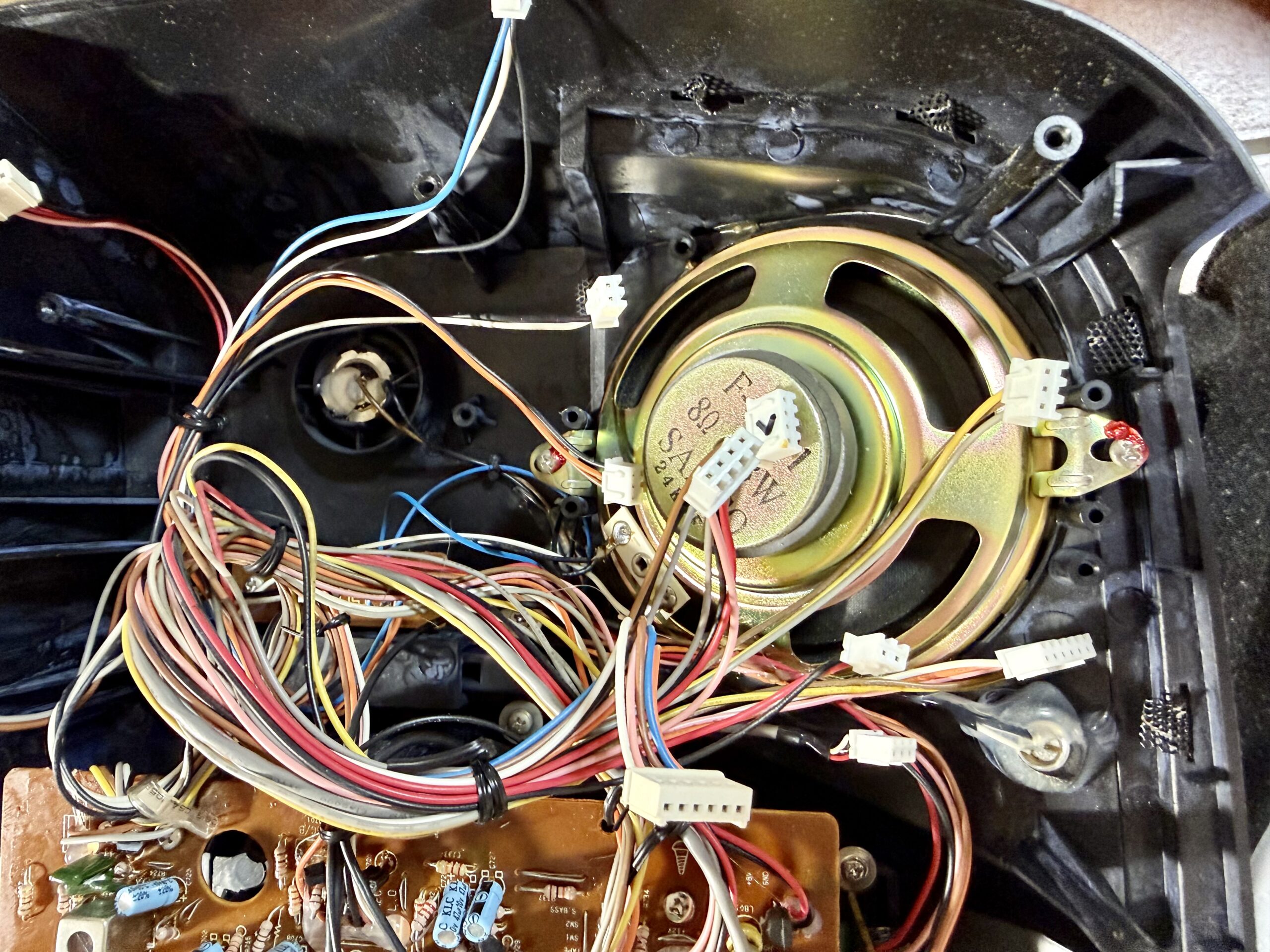

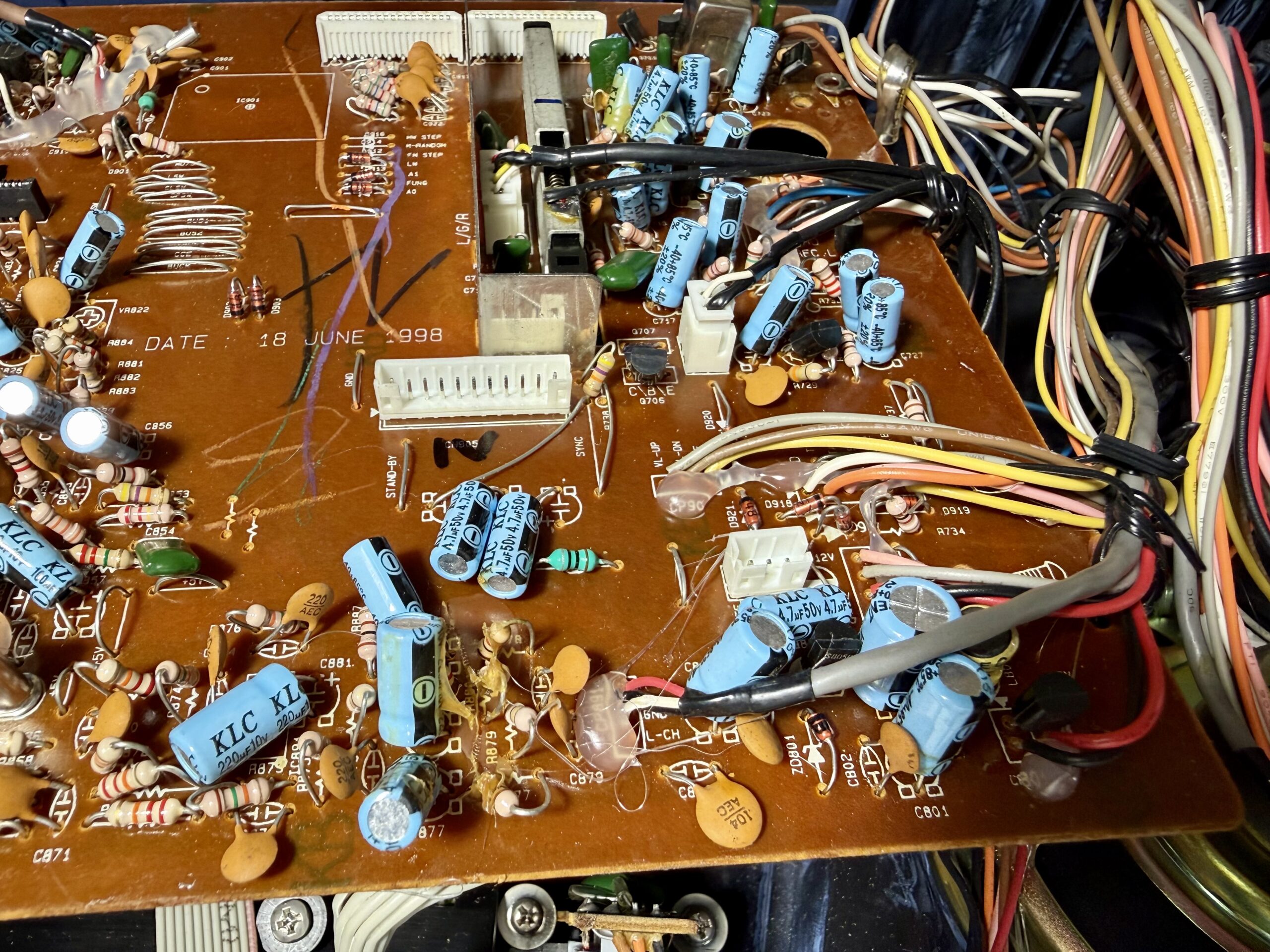

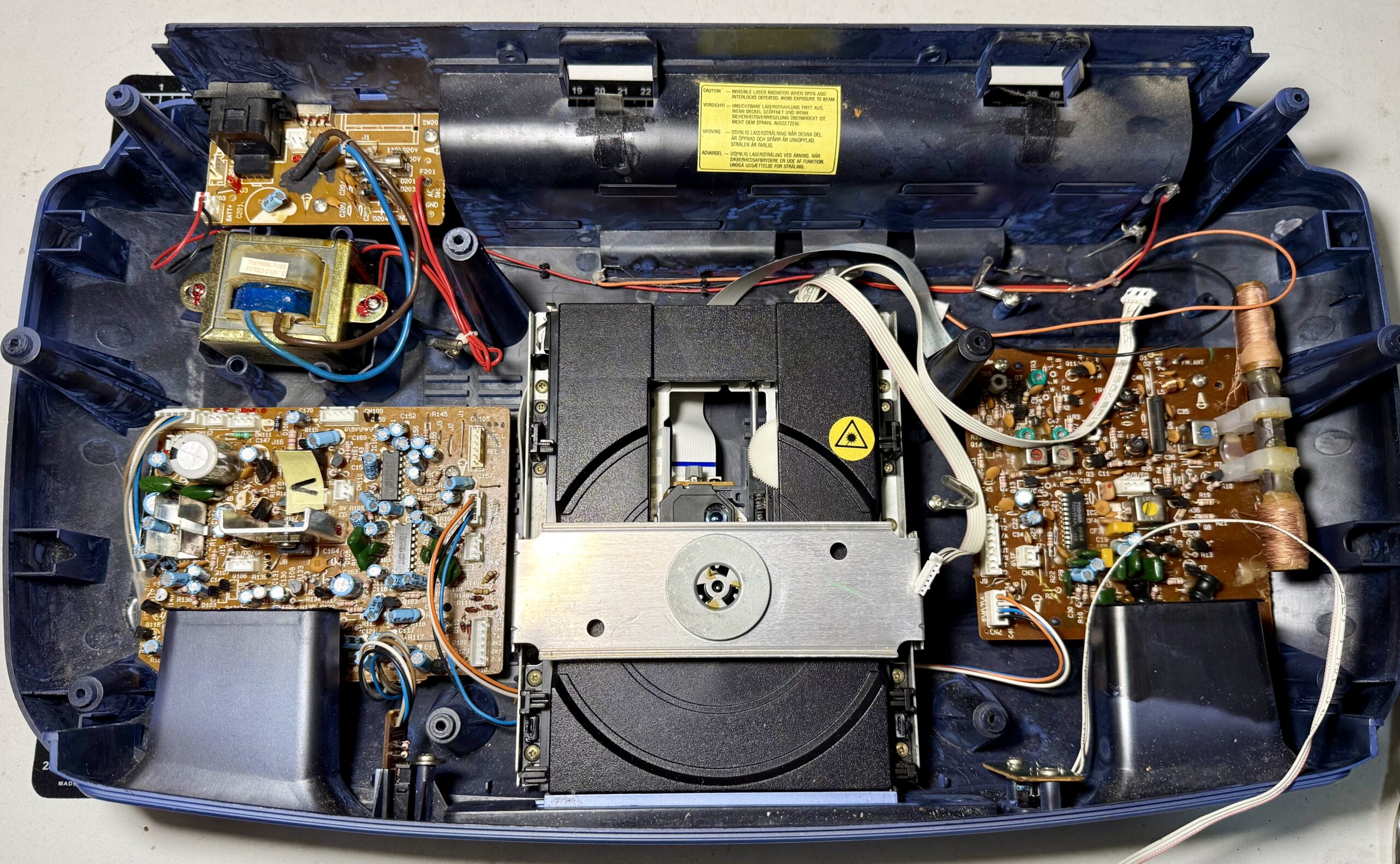

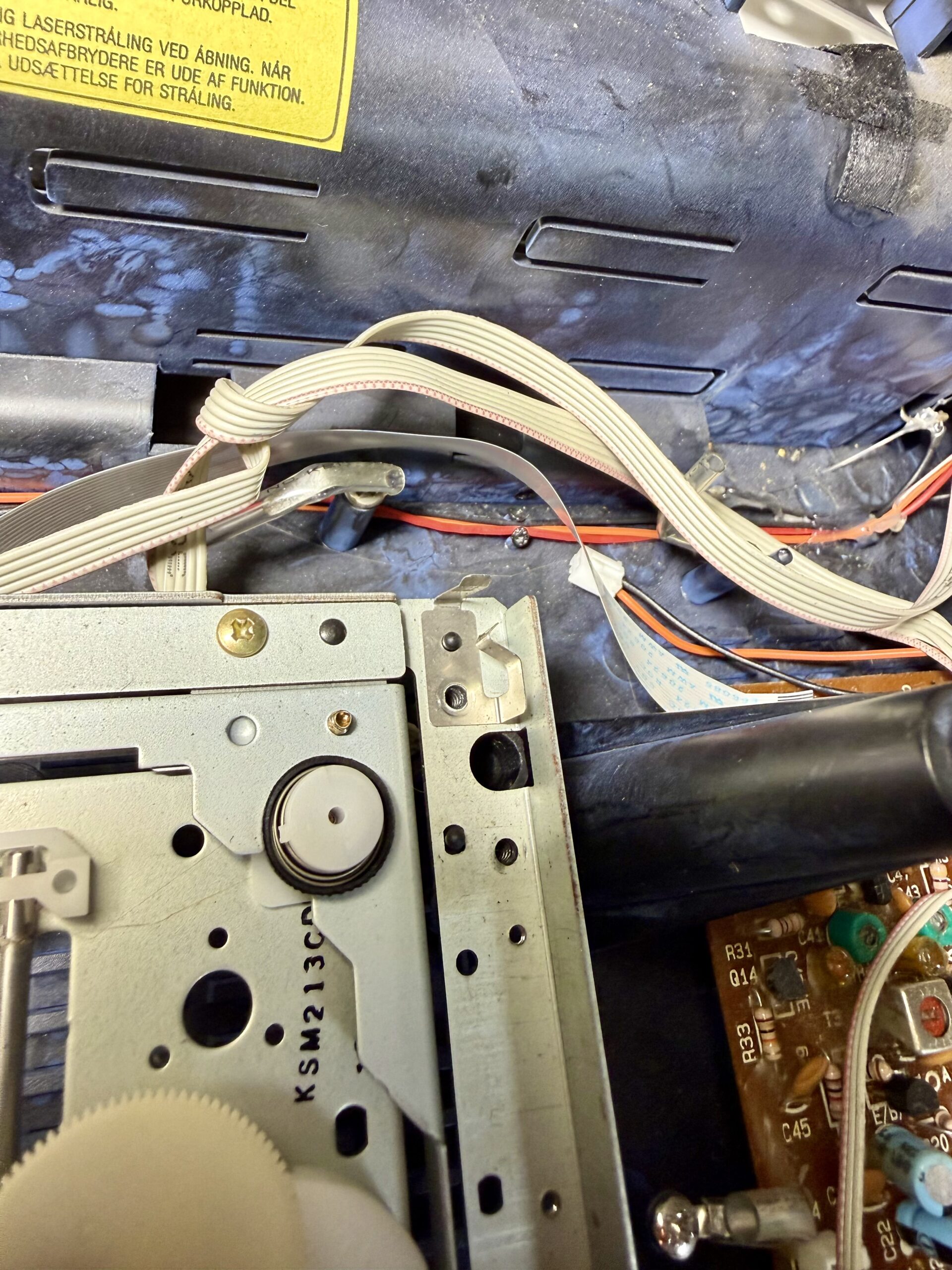

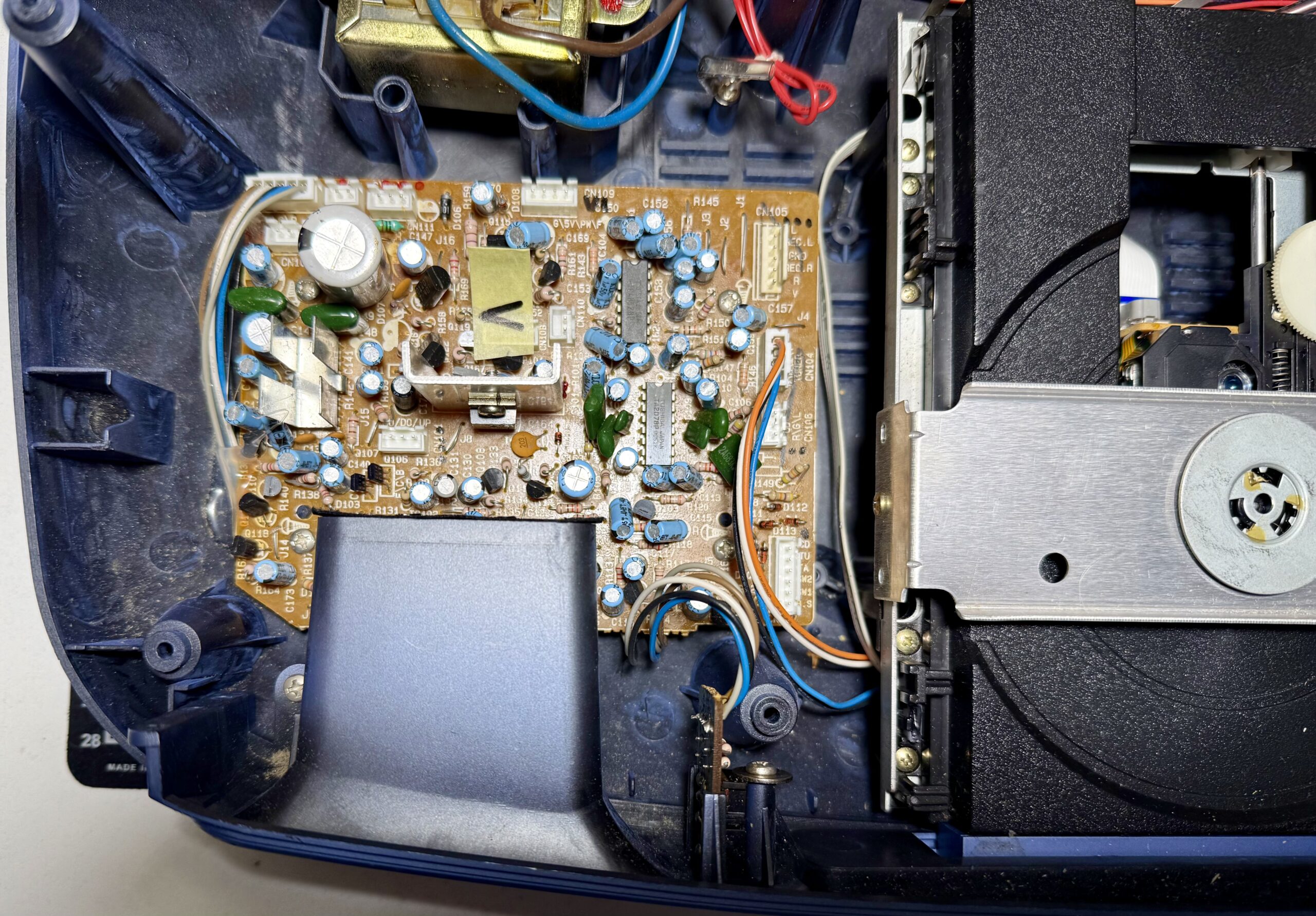

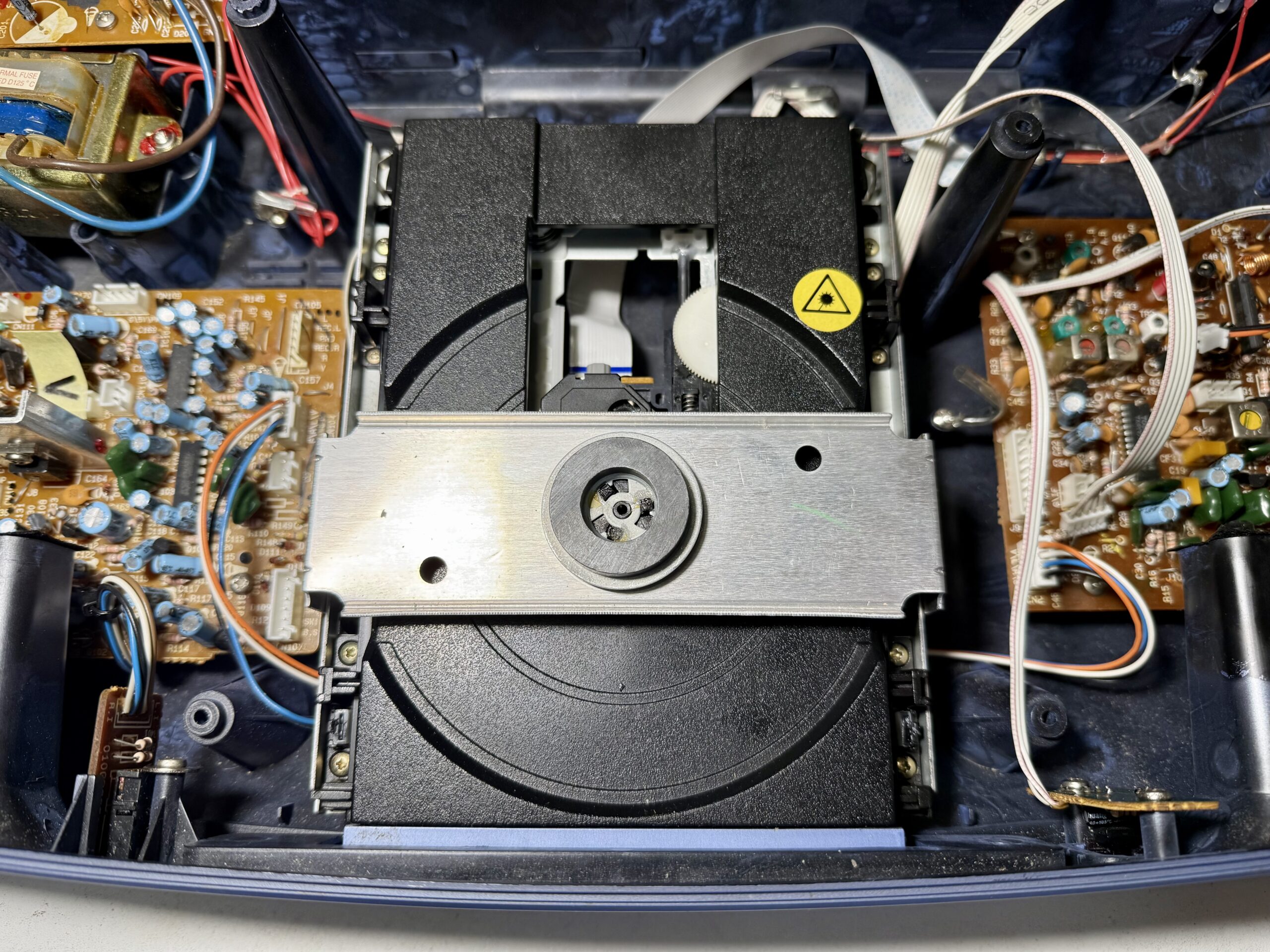

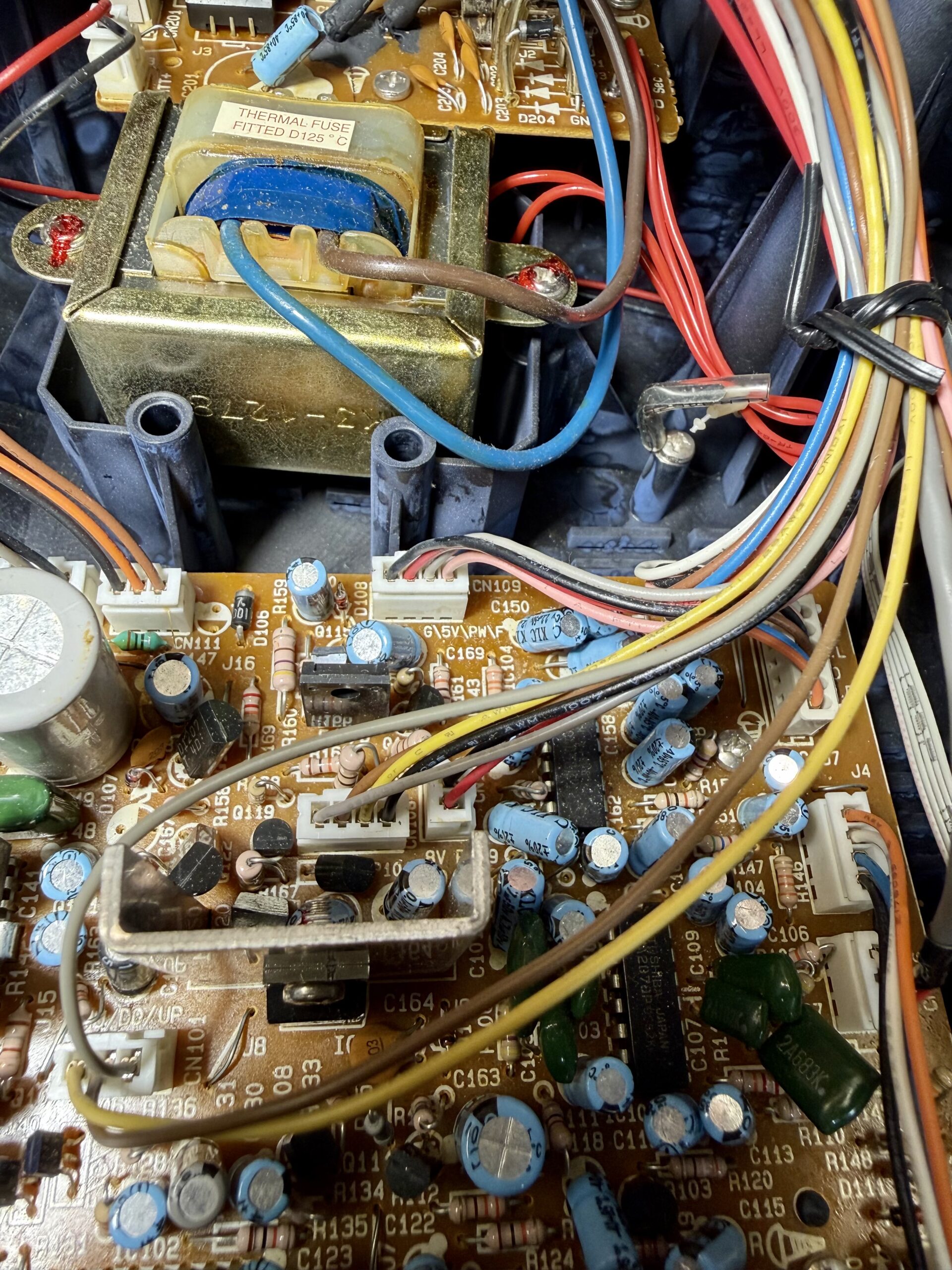

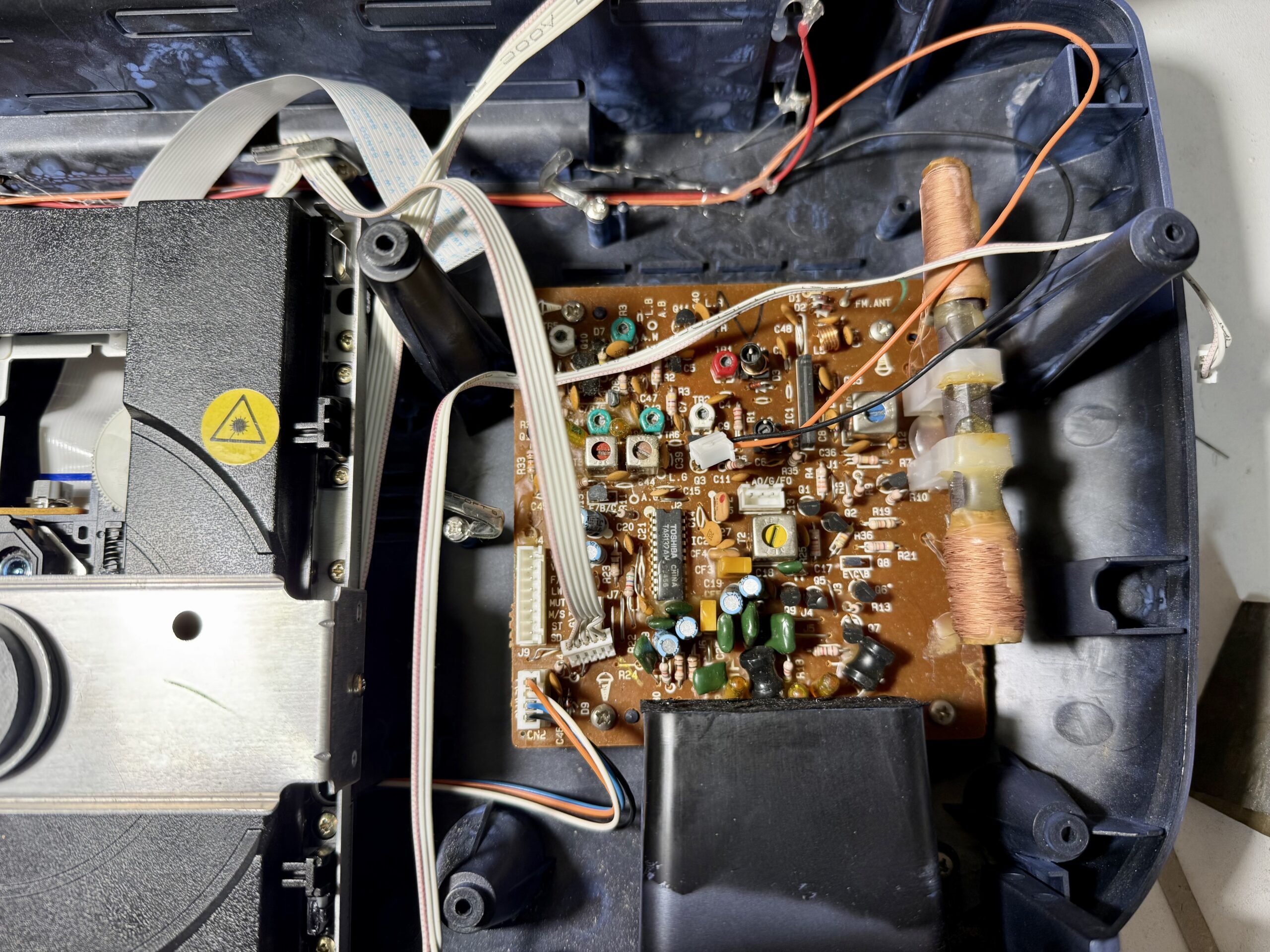

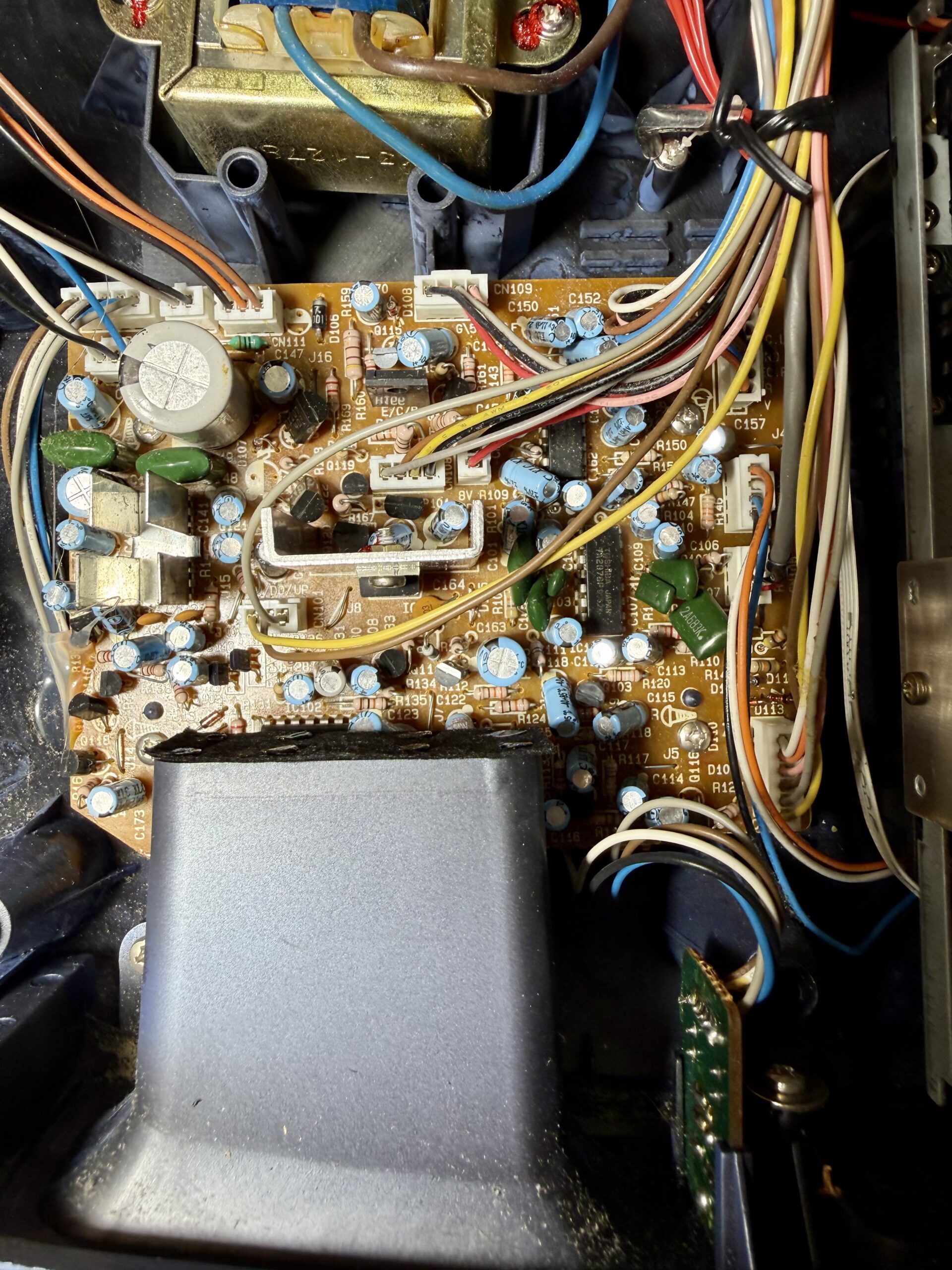

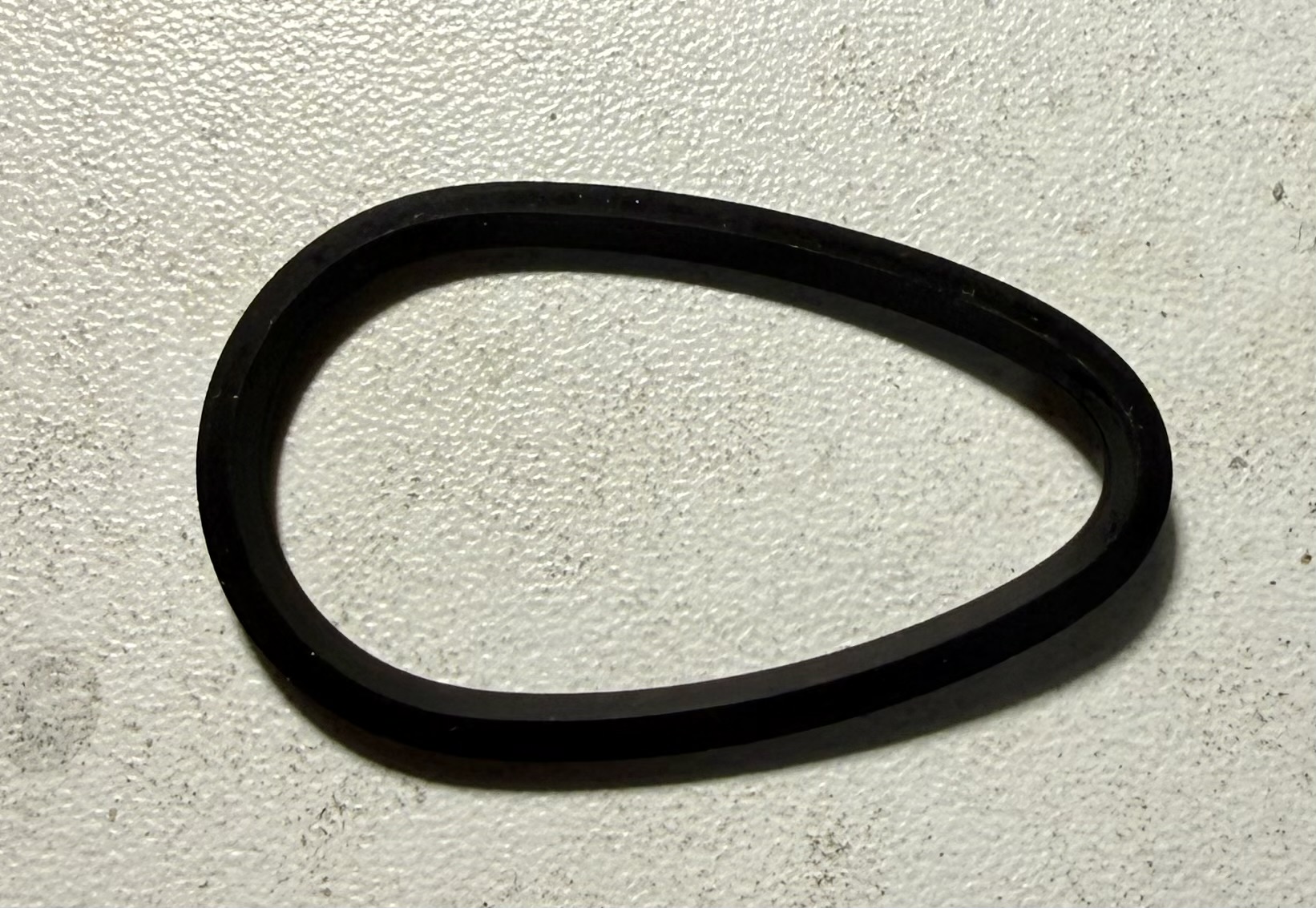

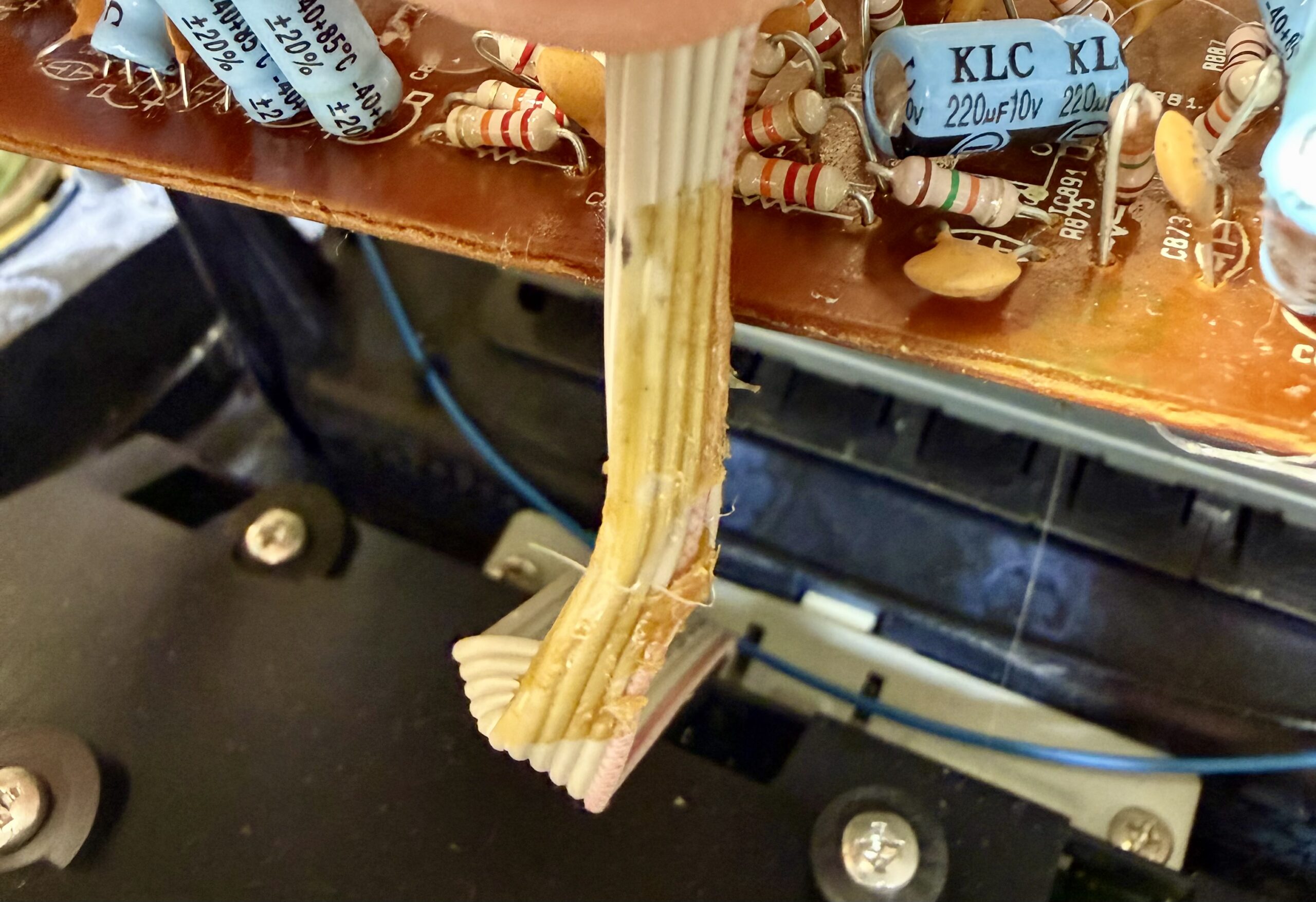

Hier ein paar Impressionen aus dem Inneren des Gerätes (Anklicken zum Vergrößern). Ich musste übrigens das CD-Laufwerk komplett überholen, da hier ein vorheriger Reparateur sein Unwesen getrieben hatte.

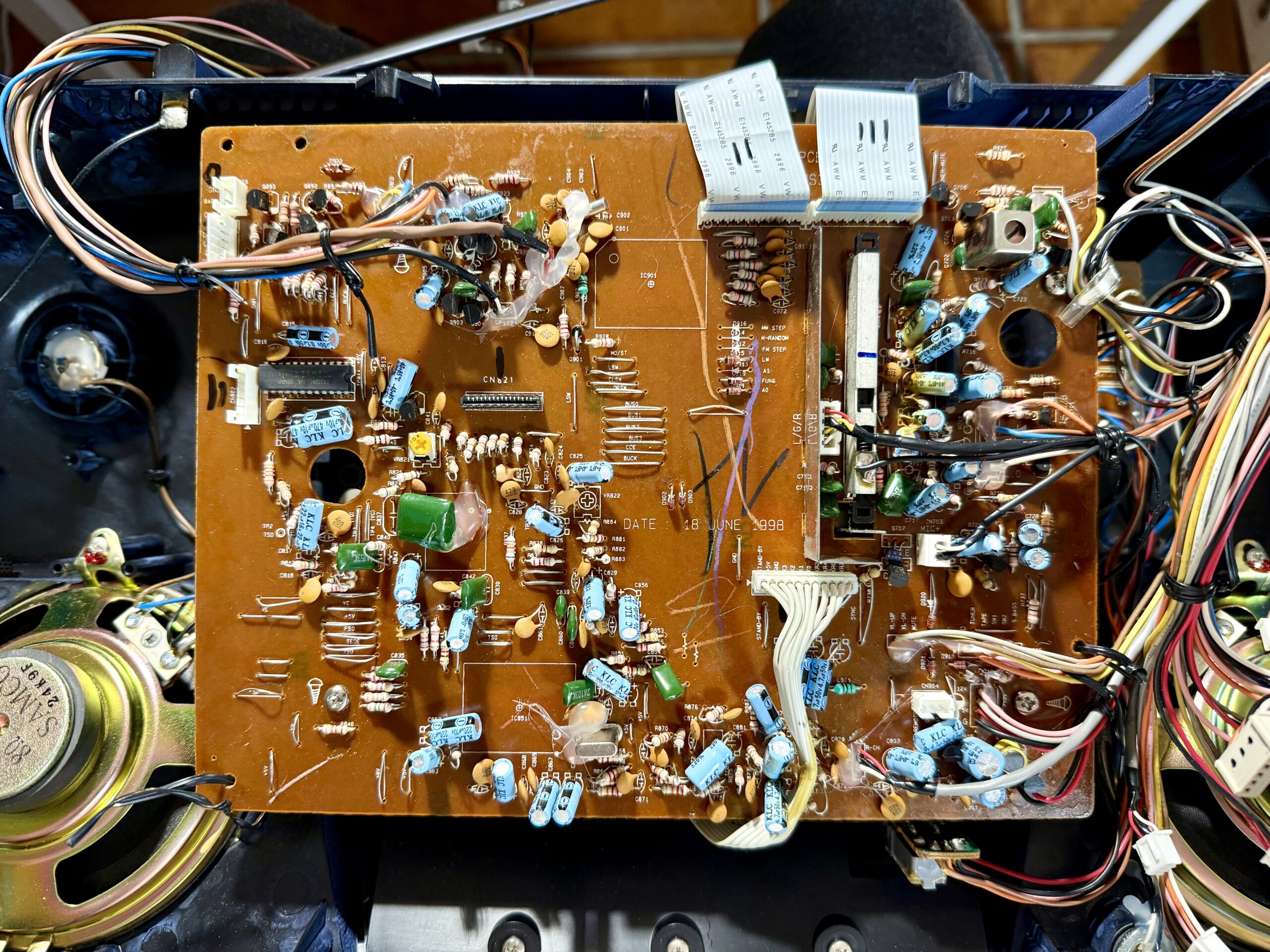

Immer den Durchblick behalten! Viele Fotos und die besagten Beschriftungen helfen hier weiter.
