Was zum Teufel ist mit diesem Subwoofer los? Nach etwas längerer Laufzeit gibt es immer wieder ein „Plopp“.
- Hersteller: Teufel
- Typ: M 6200 SW
- Baujahr: 2008
- Spannungsarten: Wechselspannung
- Zustand Gehäuse: gut
- Zustand Technik: revidiert, funktioniert
- Herkunft: Reparaturauftrag
- Datum: 04/2026
- Kosten Kauf: keine
- Kosten Ersatzteile: unter 1 €
- Arbeitszeit: 1 h
Der Fehler war recht schnell gefunden. Eine genaue Inspektion der Endstufenplatine brachte das Problem ans Licht.

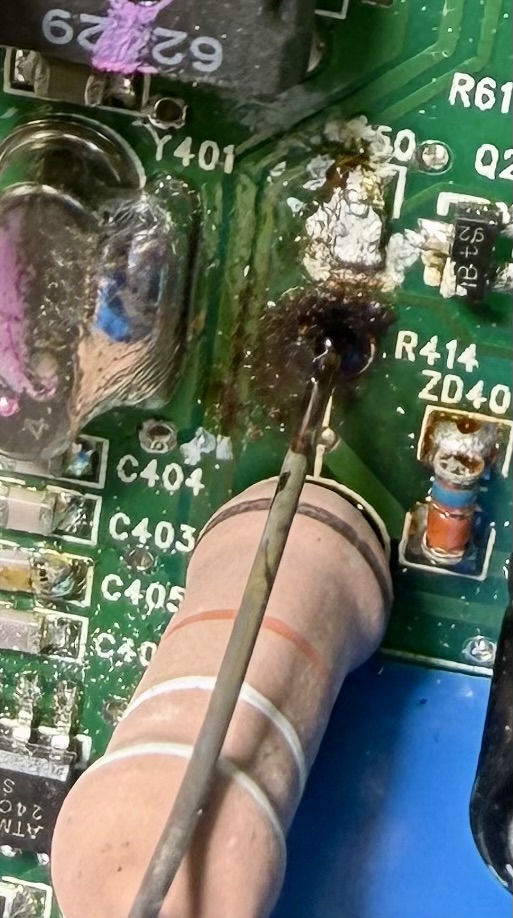

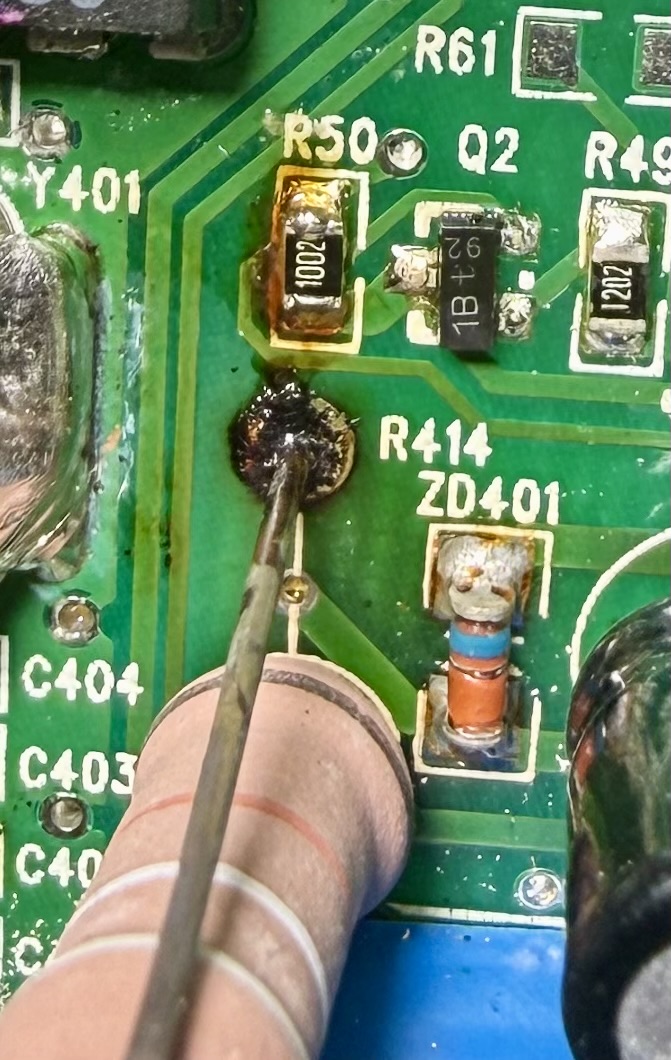

Die Lötöse war klassisch abgeraucht, eindeutig ein thermischer Schaden. Erst während des Betriebs wegen der Eigenerwärmung gab es dann offensichtlich ein Kontaktproblem, was zum „Plopp“ führte. Der Widerstand und ein direkt daneben montierter Elko (im Bild ganz rechts am Rand zu sehen) waren außerhalb der Toleranz. Ich denke, dass die (normale) Wärmeentwicklung des Widerstandes dem Elko nicht gut getan hat.

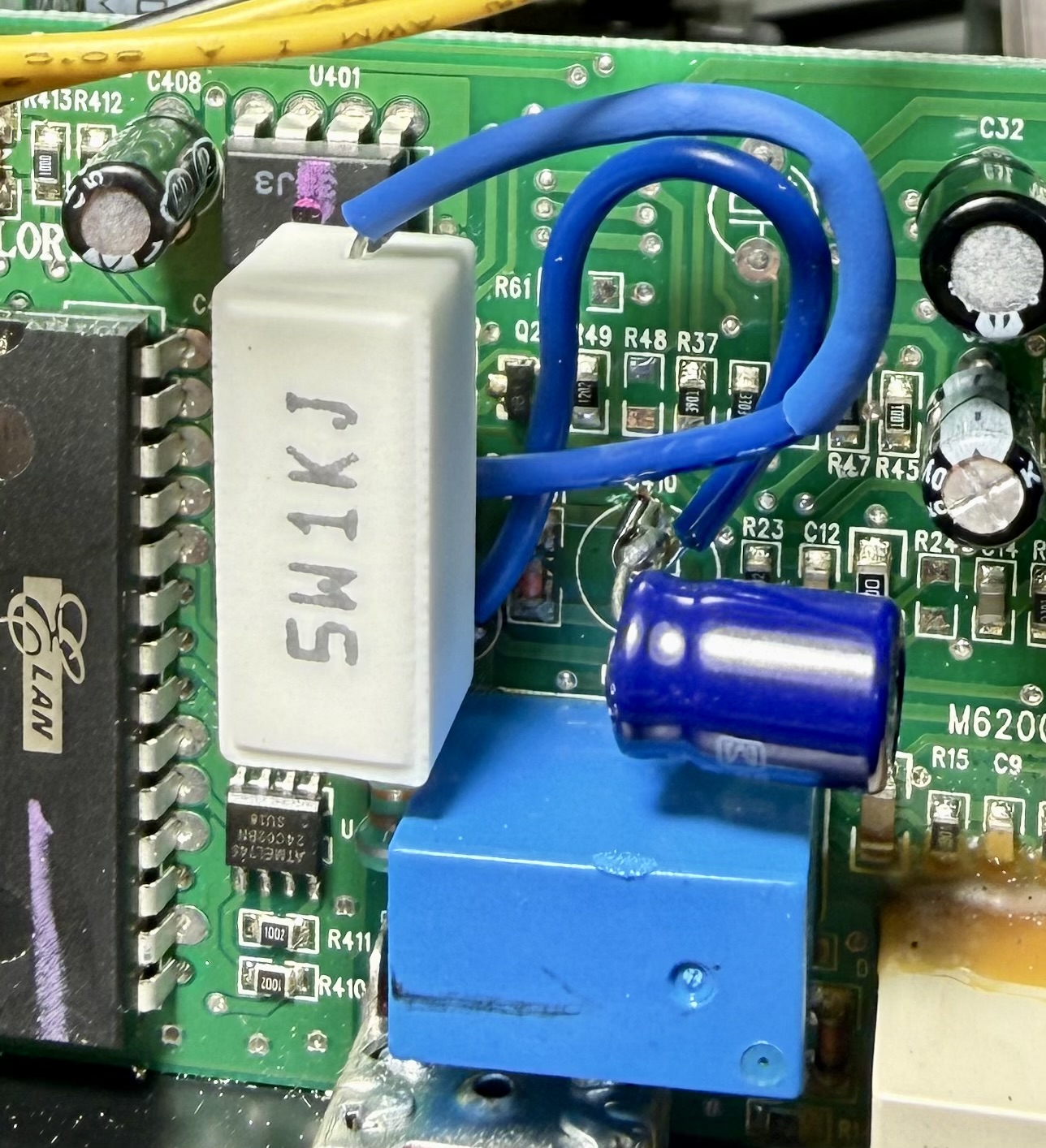

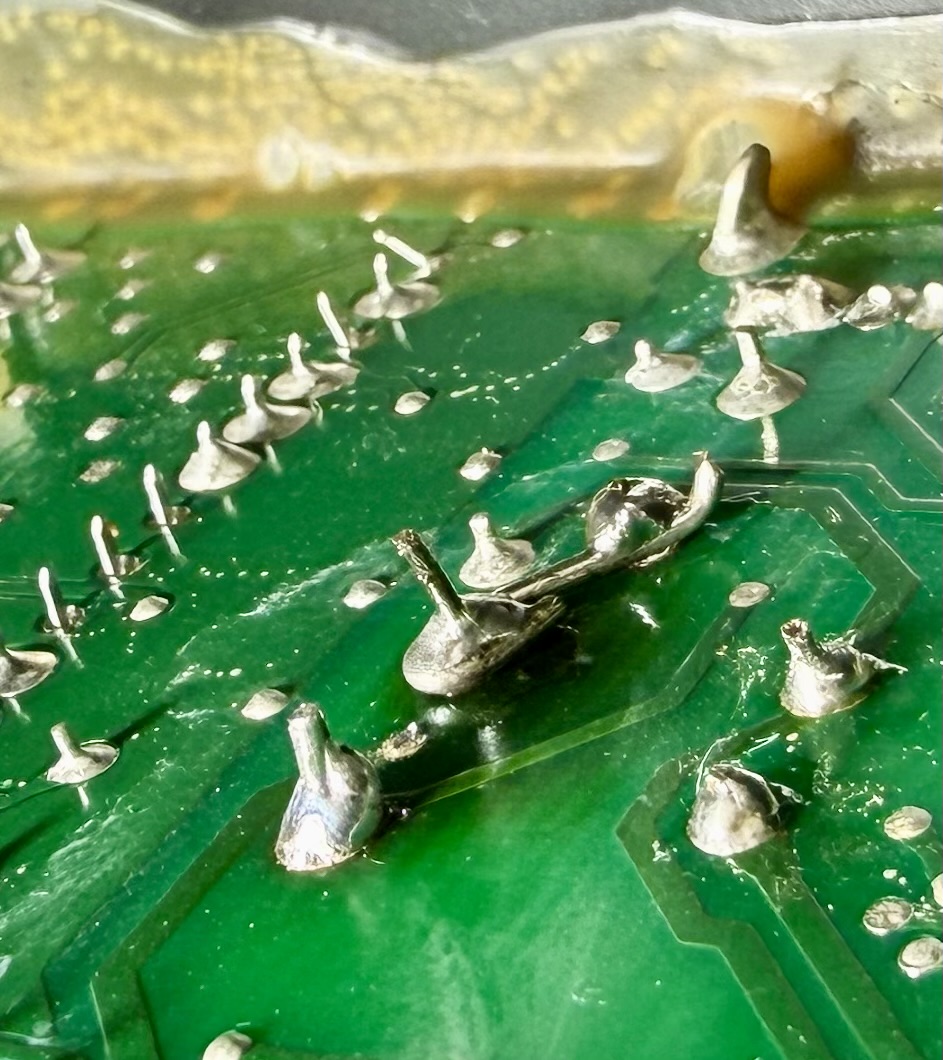

Die Reparatur war ein Albtraum, da die Platine extrem empfindlich ist. Die Lötöse des Widerstandes hatte sich leider abgelöst, so dass ich einen Bypass bauen musste. Der Elko ist jetzt aus dem direkten Strahlungsbereich des Widerstandes heraus, zudem habe ich einen 5-W-Typen genommen, so dass die Wärmeentwicklung nun geringer sein sollte.

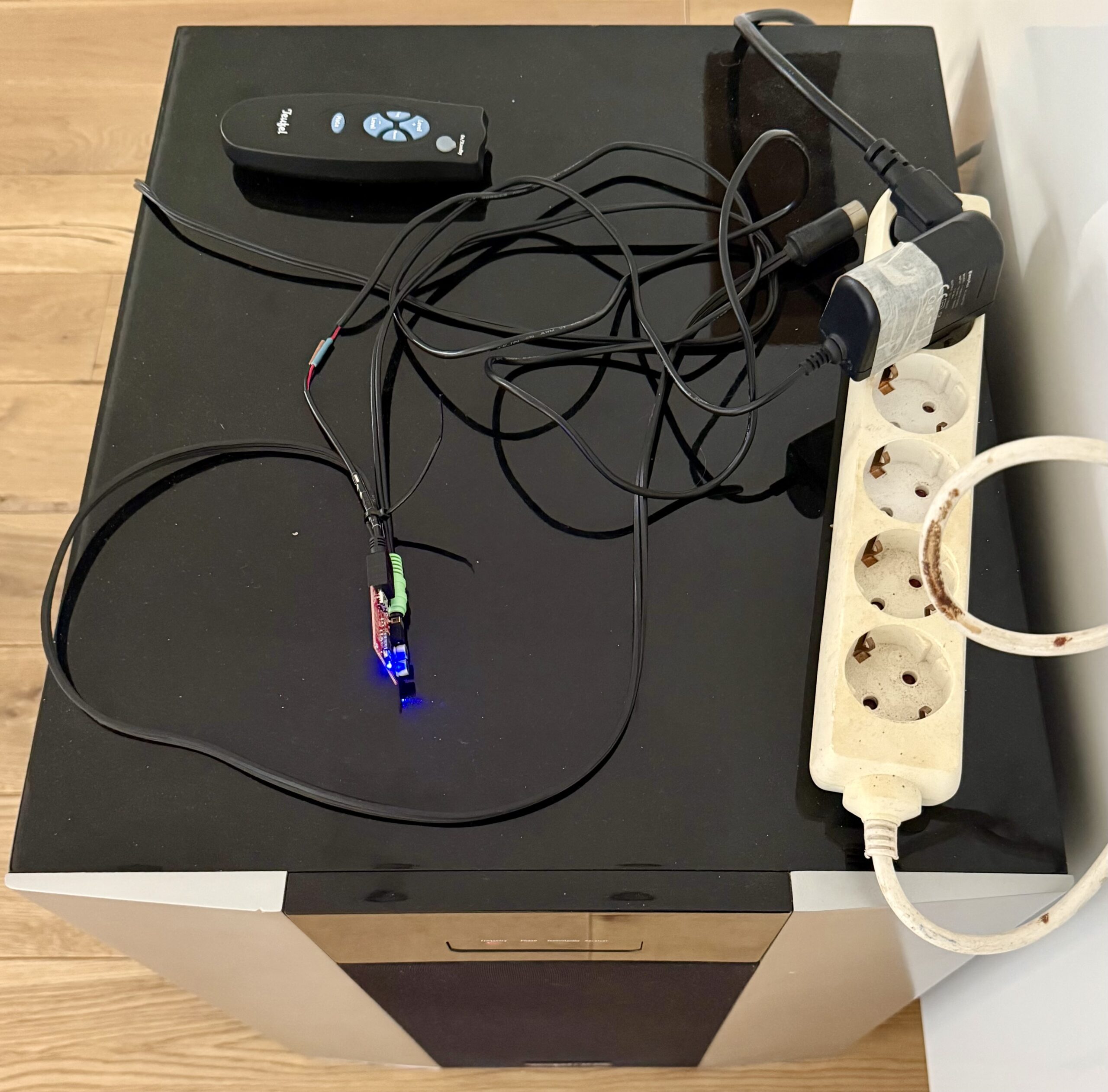

Der nachfolgende Funktionstest von 90 min zeigte keinerlei Probleme.

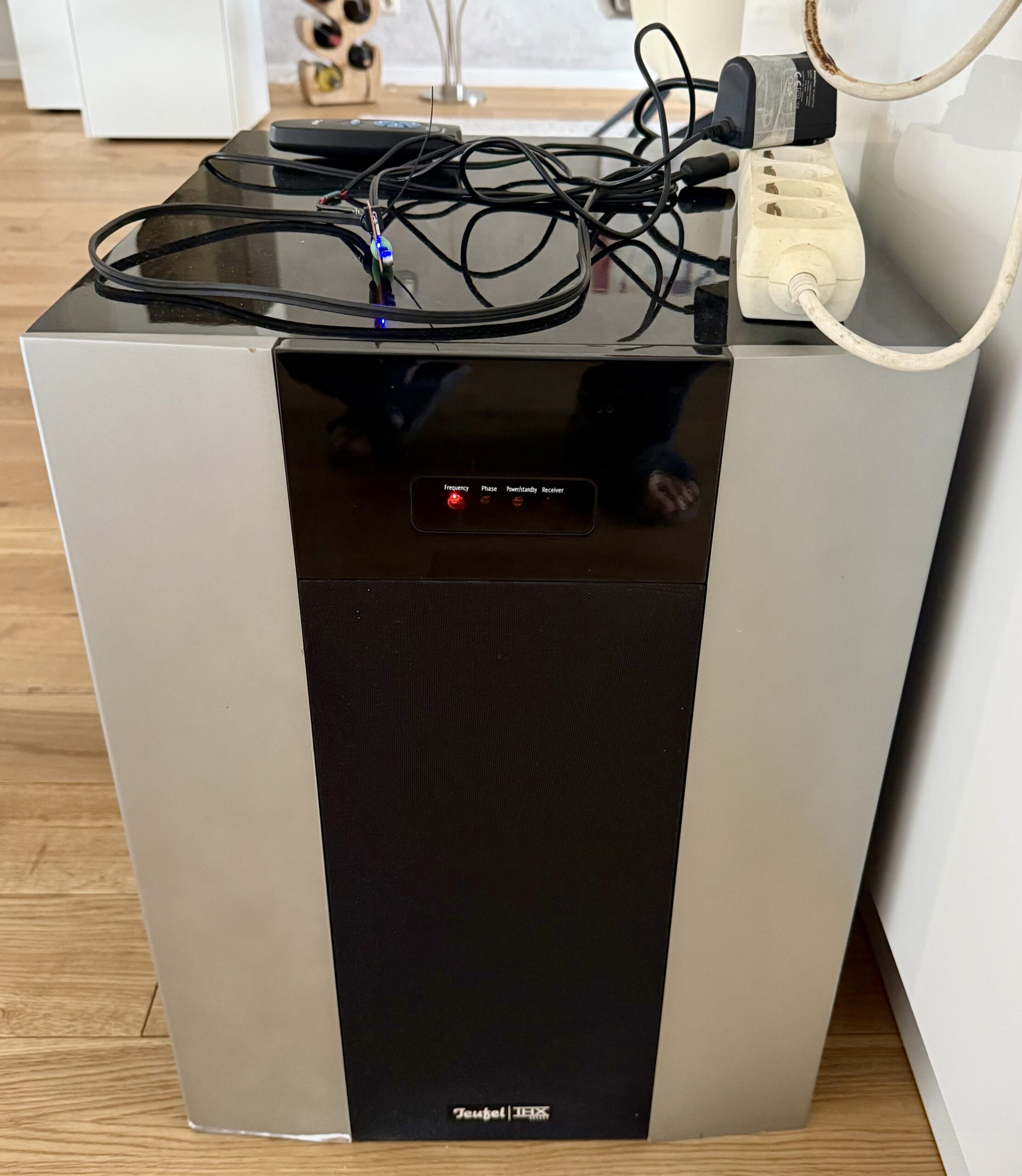

Der Teufel steckt im Detail! Nun aber genug mit den Wortspielen. Jetzt sollte der Besitzer wieder lange Freude mit seinem Teufel Subwoofer haben. Übrigens: Der Trümmer wiegt 30 kg, das gibt eine Erschwerniszulage!!
Hier noch die technischen Daten:
- BxHxT: 30x53x45 cm
- Masse: 29,9 kg

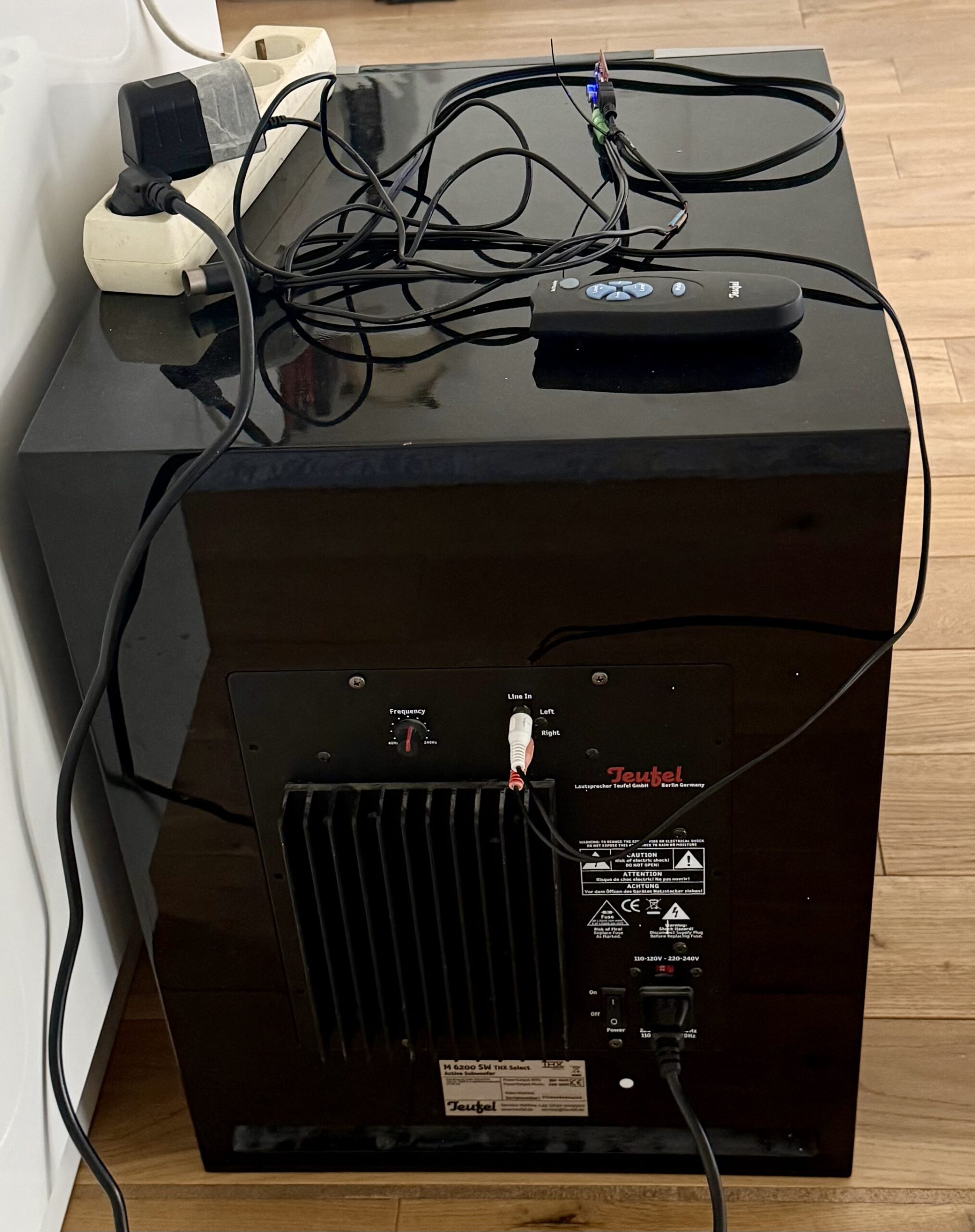

- Anschluss: Cinch-Eingang Stereo
- Frequenzbereich: 40 – 240 Hz
- Ausgangsleistung: 700 W
- Lautsprecher: 300 mm, Neodym, max. 105 dB/1 m
Bedienungsanleitung (S. 15 – 17):
